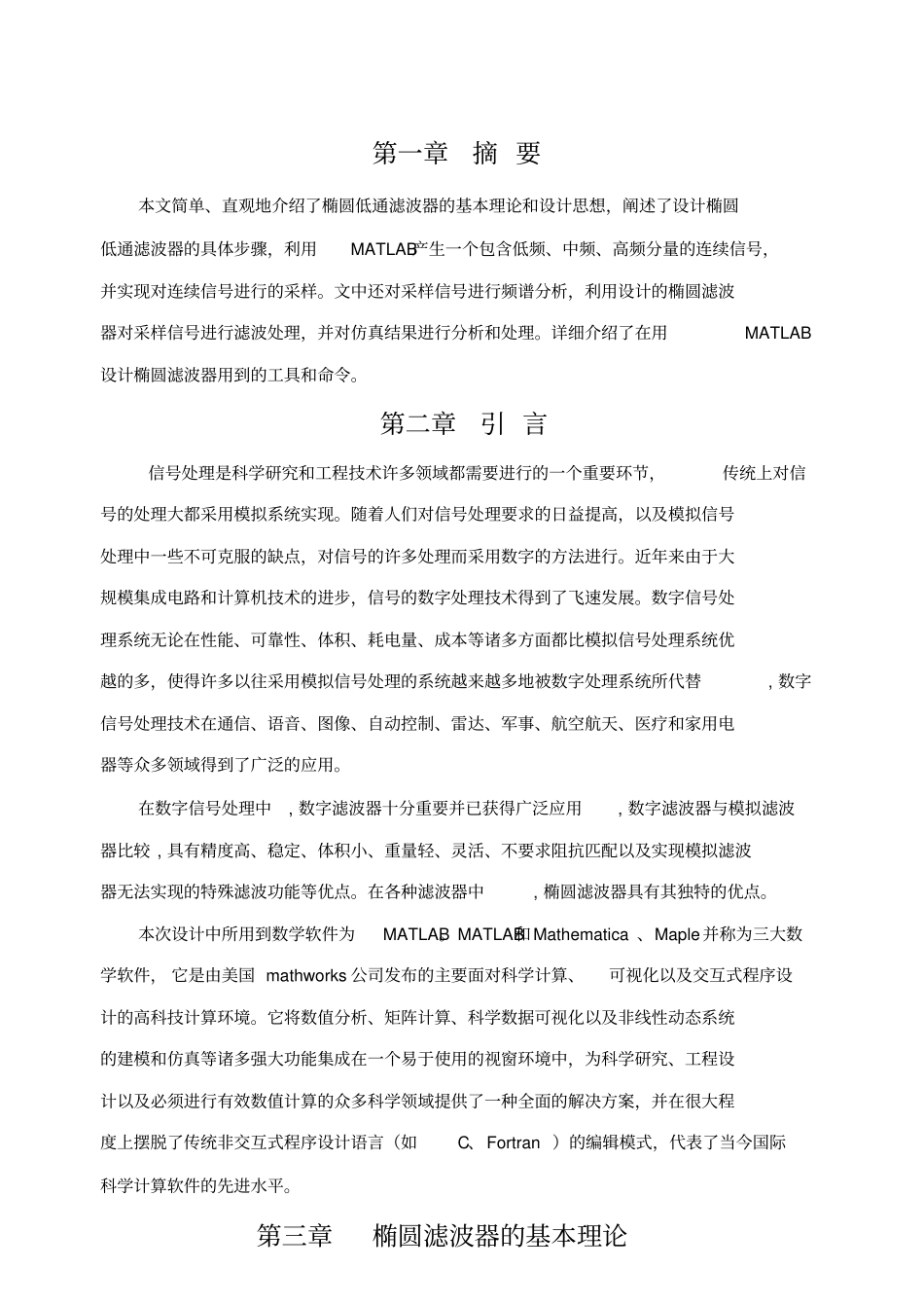

第一章摘 要本文简单、直观地介绍了椭圆低通滤波器的基本理论和设计思想，阐述了设计椭圆低通滤波器的具体步骤，利用MATLAB产生一个包含低频、中频、高频分量的连续信号，并实现对连续信号进行的采样。文中还对采样信号进行频谱分析，利用设计的椭圆滤波器对采样信号进行滤波处理，并对仿真结果进行分析和处理。详细介绍了在用MATLAB设计椭圆滤波器用到的工具和命令。第二章引 言信号处理是科学研究和工程技术许多领域都需要进行的一个重要环节，传统上对信号的处理大都采用模拟系统实现。随着人们对信号处理要求的日益提高，以及模拟信号处理中一些不可克服的缺点，对信号的许多处理而采用数字的方法进行。近年来由于大规模集成电路和计算机技术的进步，信号的数字处理技术得到了飞速发展。数字信号处理系统无论在性能、可靠性、体积、耗电量、成本等诸多方面都比模拟信号处理系统优越的多，使得许多以往采用模拟信号处理的系统越来越多地被数字处理系统所代替, 数字信号处理技术在通信、语音、图像、自动控制、雷达、军事、航空航天、医疗和家用电器等众多领域得到了广泛的应用。在数字信号处理中, 数字滤波器十分重要并已获得广泛应用, 数字滤波器与模拟滤波器比较 , 具有精度高、稳定、体积小、重量轻、灵活、不要求阻抗匹配以及实现模拟滤波器无法实现的特殊滤波功能等优点。在各种滤波器中, 椭圆滤波器具有其独特的优点。本次设计中所用到数学软件为MATLAB。MATLAB和Mathematica 、Maple并称为三大数学软件， 它是由美国 mathworks 公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran ）的编辑模式，代表了当今国际科学计算软件的先进水平。第三章椭圆滤波器的基本理论3.1 椭圆滤波器的概述常用数字滤波器的类型有巴特沃斯(Butterworth) ,切比雪夫 (Chebyshev) 及椭圆型 滤波器，其中椭圆滤波器（Elliptic filter）又称考尔滤波器（Cauer filter），是一种性能优越的滤波器。从传递函数来看，巴特沃斯和切比雪夫滤波器的传输函数都是一个常数除以一个多项式, 为全极点网络 , 仅在无限大阻带处衰减为无限大, 而椭圆函...
