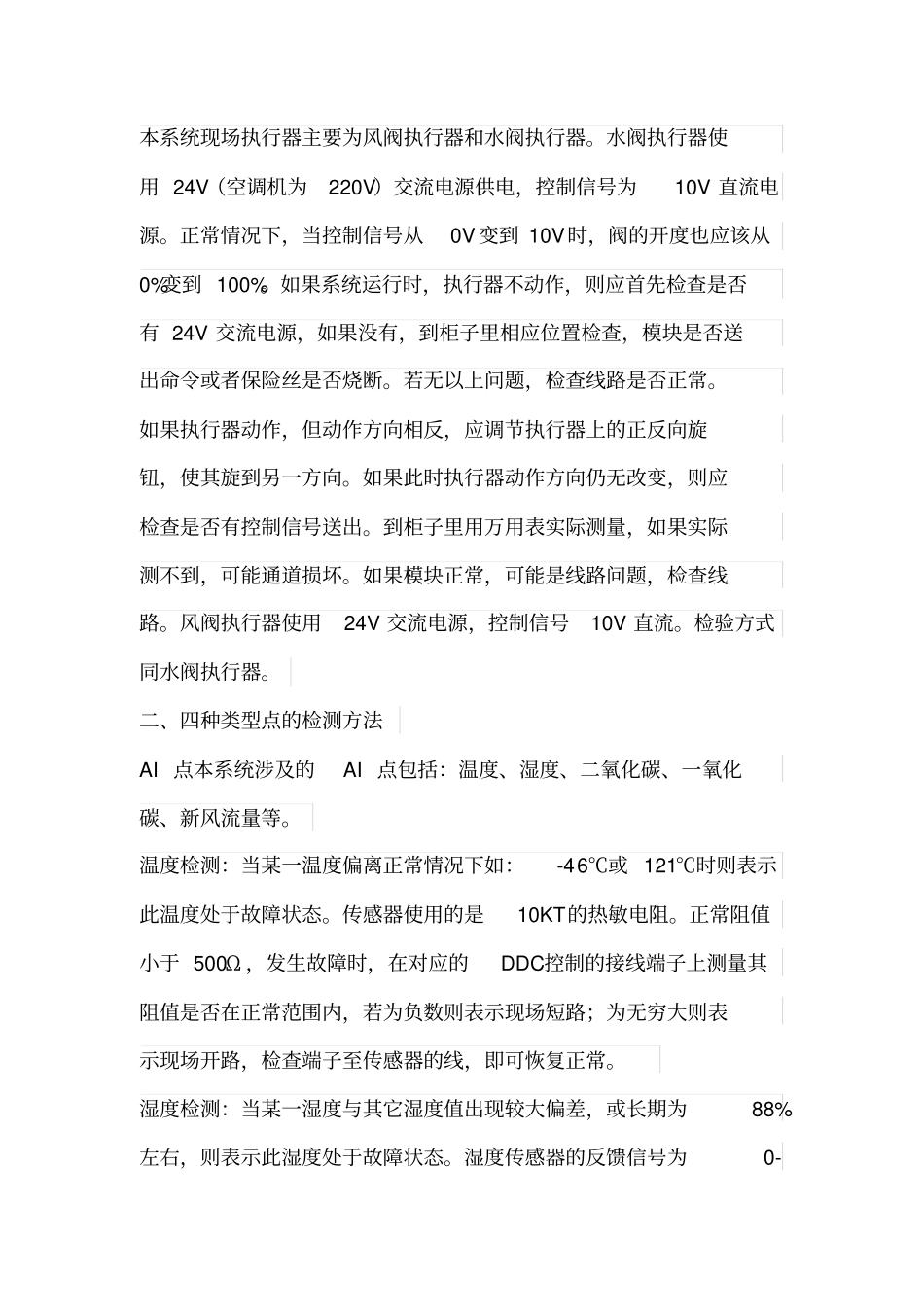

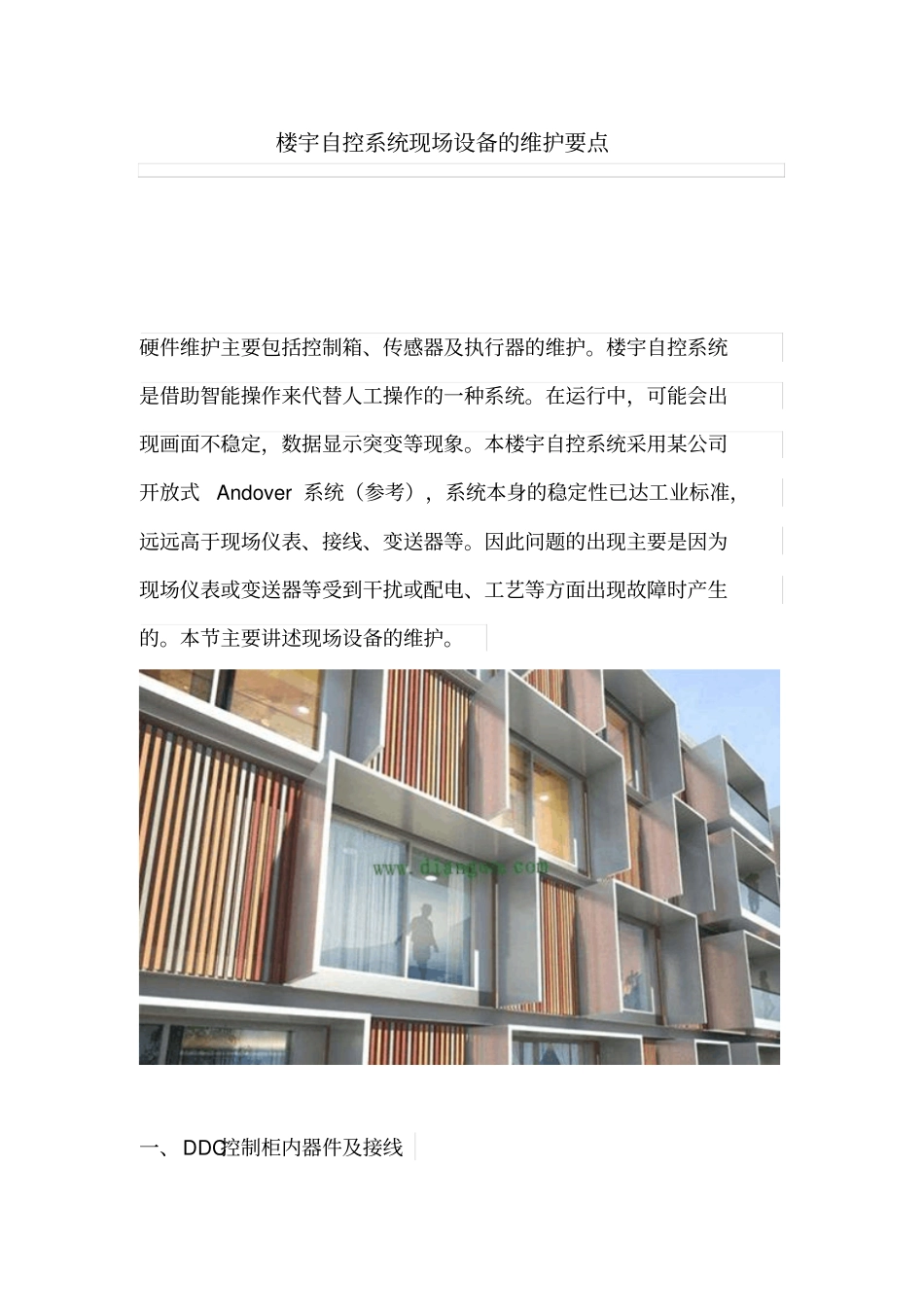

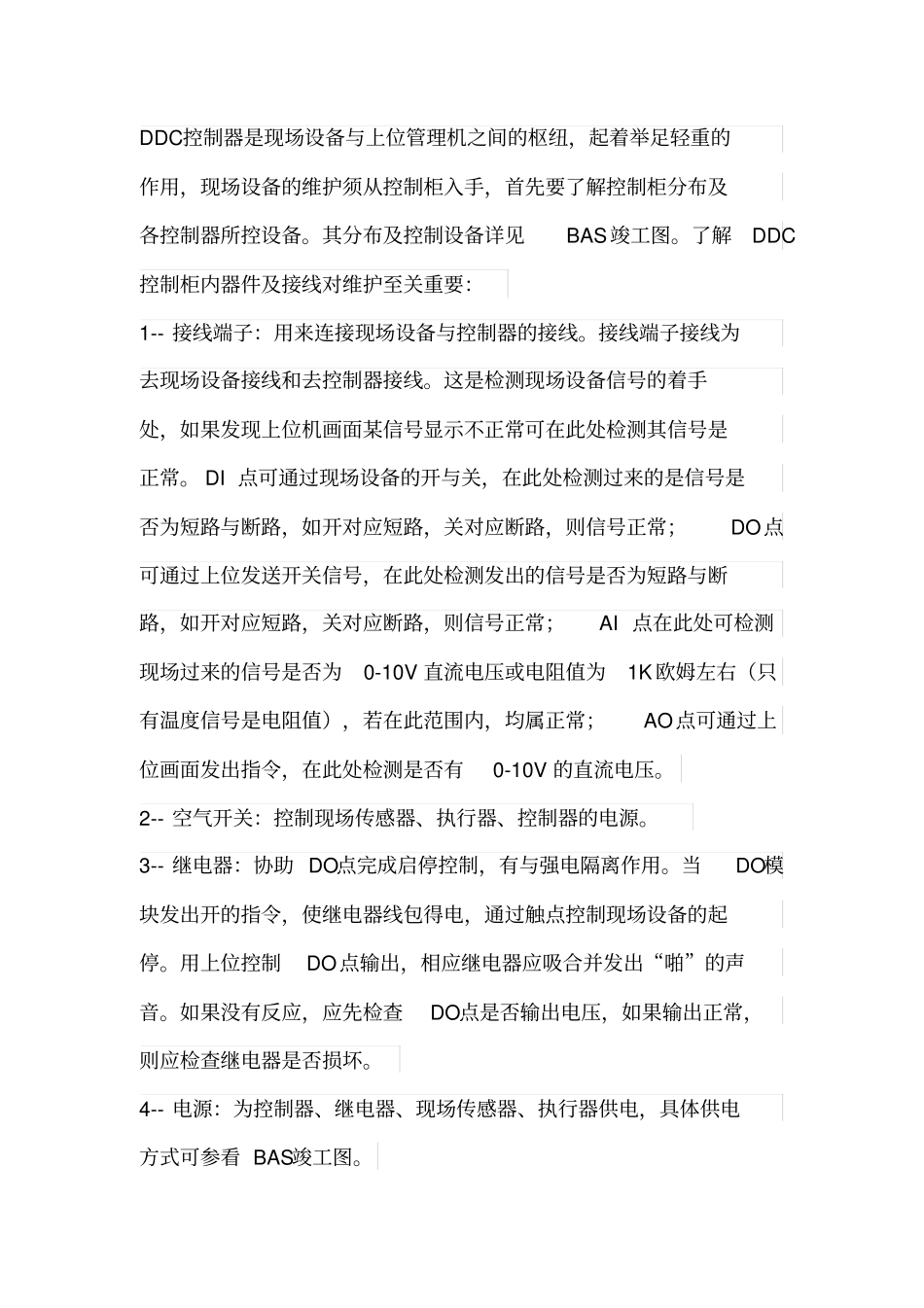

楼宇自控系统现场设备的维护要点硬件维护主要包括控制箱、传感器及执行器的维护。楼宇自控系统是借助智能操作来代替人工操作的一种系统。在运行中，可能会出现画面不稳定，数据显示突变等现象。本楼宇自控系统采用某公司开放式Andover 系统（参考），系统本身的稳定性已达工业标准，远远高于现场仪表、接线、变送器等。因此问题的出现主要是因为现场仪表或变送器等受到干扰或配电、工艺等方面出现故障时产生的。本节主要讲述现场设备的维护。一、DDC控制柜内器件及接线DDC控制器是现场设备与上位管理机之间的枢纽，起着举足轻重的作用，现场设备的维护须从控制柜入手，首先要了解控制柜分布及各控制器所控设备。其分布及控制设备详见BAS竣工图。了解DDC控制柜内器件及接线对维护至关重要：1-- 接线端子：用来连接现场设备与控制器的接线。接线端子接线为去现场设备接线和去控制器接线。这是检测现场设备信号的着手处，如果发现上位机画面某信号显示不正常可在此处检测其信号是正常。 DI 点可通过现场设备的开与关，在此处检测过来的是信号是否为短路与断路，如开对应短路，关对应断路，则信号正常；DO点可通过上位发送开关信号，在此处检测发出的信号是否为短路与断路，如开对应短路，关对应断路，则信号正常；AI 点在此处可检测现场过来的信号是否为0-10V 直流电压或电阻值为1K 欧姆左右（只有温度信号是电阻值），若在此范围内，均属正常；AO点可通过上位画面发出指令，在此处检测是否有0-10V 的直流电压。2-- 空气开关：控制现场传感器、执行器、控制器的电源。3-- 继电器：协助 DO点完成启停控制，有与强电隔离作用。当DO模块发出开的指令，使继电器线包得电，通过触点控制现场设备的起停。用上位控制DO点输出，相应继电器应吸合并发出“啪”的声音。如果没有反应，应先检查DO点是否输出电压，如果输出正常，则应检查继电器是否损坏。4-- 电源：为控制器、继电器、现场传感器、执行器供电，具体供电方式可参看 BAS竣工图。本系统现场执行器主要为风阀执行器和水阀执行器。水阀执行器使用 24V（空调机为220V）交流电源供电，控制信号为10V 直流电源。正常情况下，当控制信号从0V 变到 10V时，阀的开度也应该从0%变到 100%。如果系统运行时，执行器不动作，则应首先检查是否有 24V 交流电源，如果没有，到柜子里相应位置检查，模块是否送出命令或者保险丝是否烧断。若无以上问题，检查线路是否正常。如果执行器动作，但动作...
