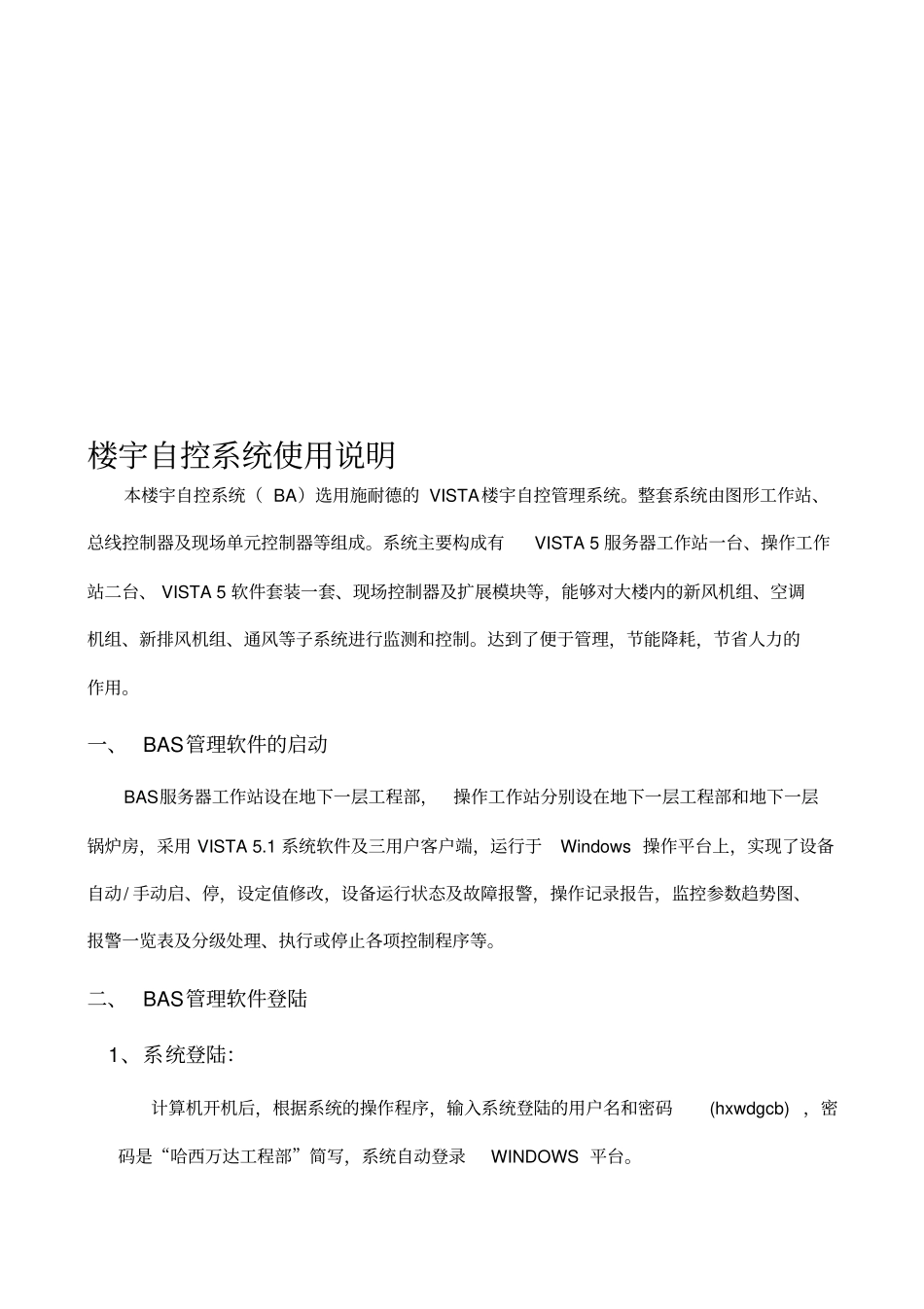

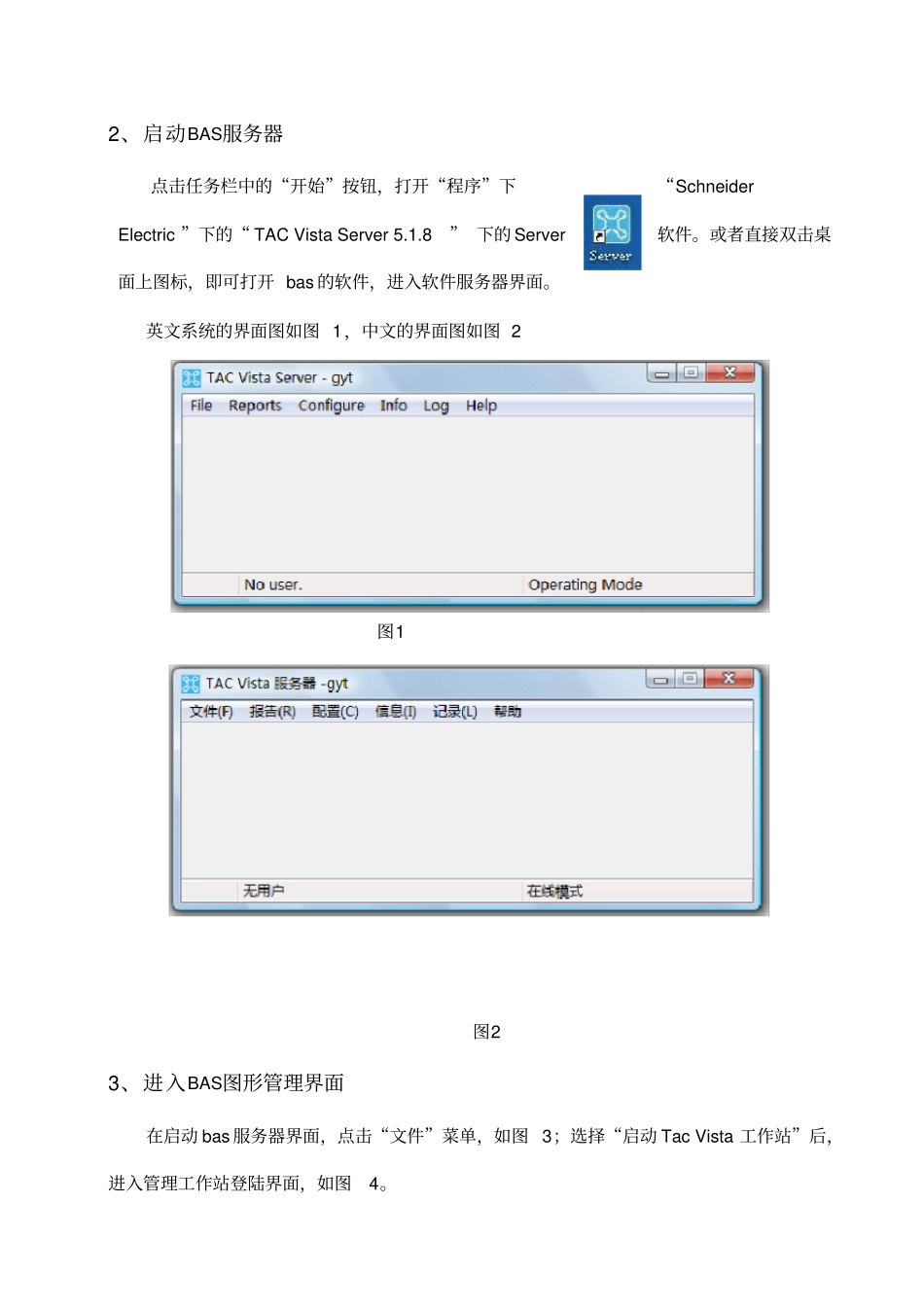

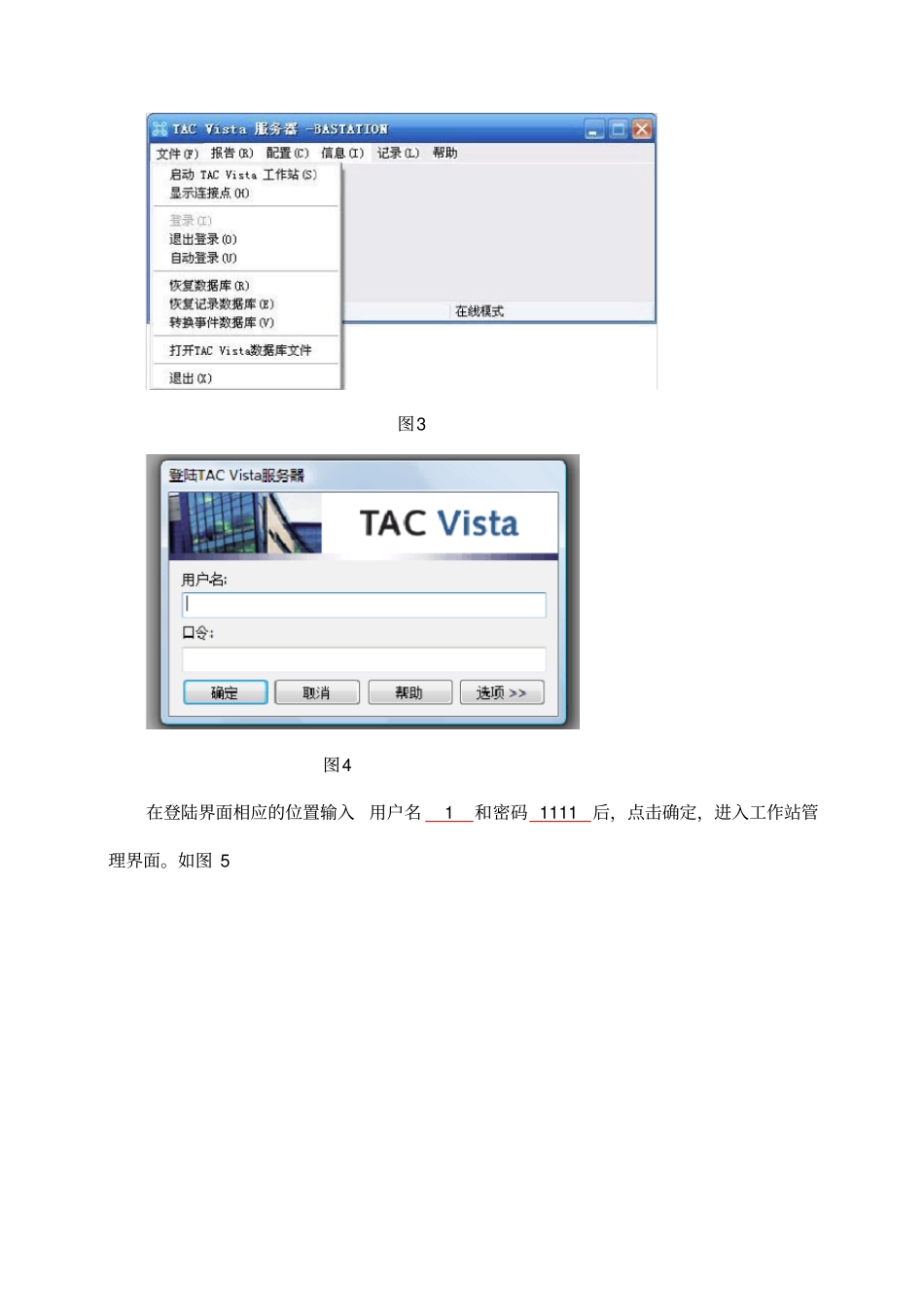

楼宇自控系统使用说明本楼宇自控系统（ BA）选用施耐德的 VISTA楼宇自控管理系统。整套系统由图形工作站、总线控制器及现场单元控制器等组成。系统主要构成有VISTA 5 服务器工作站一台、操作工作站二台、 VISTA 5 软件套装一套、现场控制器及扩展模块等，能够对大楼内的新风机组、空调机组、新排风机组、通风等子系统进行监测和控制。达到了便于管理，节能降耗，节省人力的作用。一、 BAS管理软件的启动BAS服务器工作站设在地下一层工程部，操作工作站分别设在地下一层工程部和地下一层锅炉房，采用 VISTA 5.1 系统软件及三用户客户端，运行于Windows 操作平台上，实现了设备自动/ 手动启、停，设定值修改，设备运行状态及故障报警，操作记录报告，监控参数趋势图、报警一览表及分级处理、执行或停止各项控制程序等。二、 BAS管理软件登陆1、系统登陆：计算机开机后，根据系统的操作程序，输入系统登陆的用户名和密码(hxwdgcb) ，密码是“哈西万达工程部”简写，系统自动登录WINDOWS 平台。2、启动BAS服务器点击任务栏中的“开始”按钮，打开“程序”下“Schneider Electric ”下的“ TAC Vista Server 5.1.8” 下的 Server软件。或者直接双击桌面上图标，即可打开 bas 的软件，进入软件服务器界面。英文系统的界面图如图 1，中文的界面图如图 2 图1 图2 3、进入BAS图形管理界面在启动 bas 服务器界面，点击“文件”菜单，如图 3；选择“启动 Tac Vista 工作站”后，进入管理工作站登陆界面，如图4。图3 图4 在登陆界面相应的位置输入用户名1 和密码 1111 后，点击确定，进入工作站管理界面。如图 5 图5 三、 BAS管理软件的操作在主界面上对应系统的区域中用鼠标点击相应的操作按钮，即可进入相应的操作界面。1、 空调系统、新风系统、热交换系统、排风系统的监控点击空调系统按键，则会进入空调系统的分子系统图形界面，如下图：子系统包含新风机组、空调机组、热交换机组；点击按键可进入子系统下面包含的机组状态，如图点击“监控设备编号”下的设备编号PAU-2F-03 ，如图界面组成： A界面显示机组名称、 B显示机组状况、 C快捷键。B显示机组状况中： 1- 新风阀调节控制与开度反馈、2- 送风湿度设定、 3- 送风温度设定、4- 季节模式切换、 5- 过滤网堵塞报警、 6- 盘管防冻报警、 7- 热水阀调节控制与开度反馈、8-冷水阀调节控制与开度反馈、9- 加湿阀门控制、 10- 送风管道...
