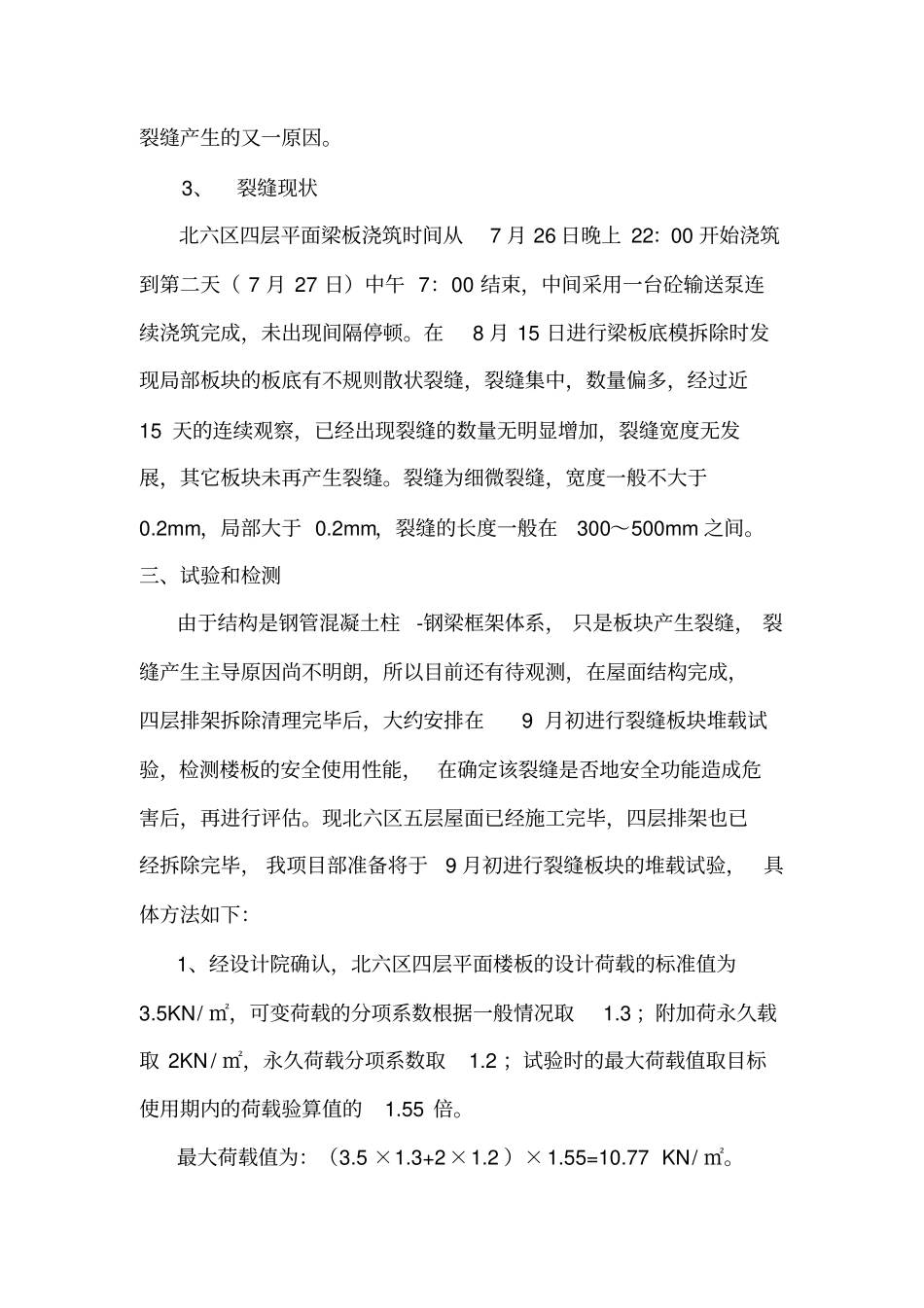

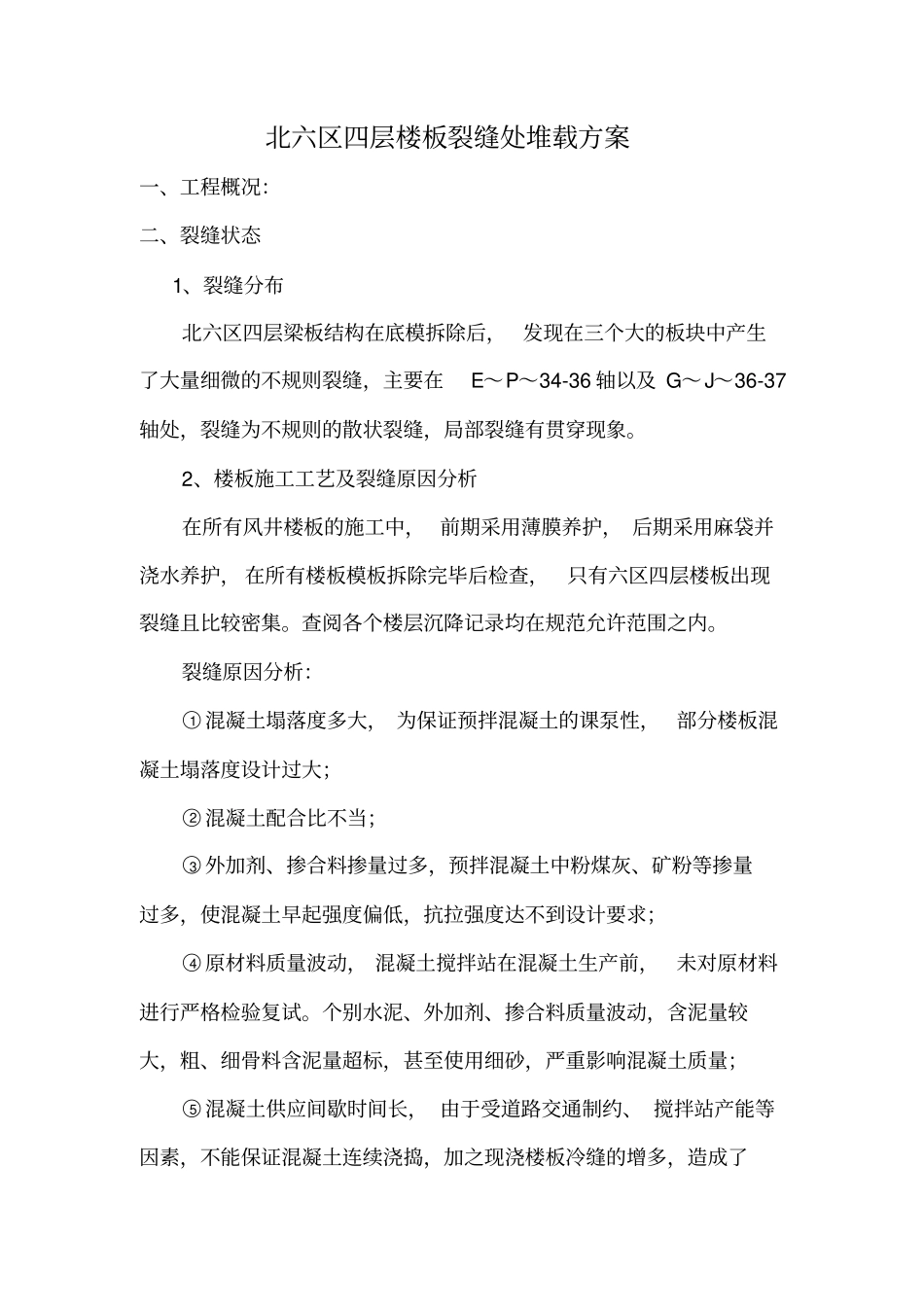

北六区四层楼板裂缝处堆载方案一、工程概况：二、裂缝状态1、裂缝分布北六区四层梁板结构在底模拆除后，发现在三个大的板块中产生了大量细微的不规则裂缝，主要在E～P～34-36 轴以及 G～J～36-37轴处，裂缝为不规则的散状裂缝，局部裂缝有贯穿现象。2、楼板施工工艺及裂缝原因分析在所有风井楼板的施工中， 前期采用薄膜养护， 后期采用麻袋并浇水养护， 在所有楼板模板拆除完毕后检查，只有六区四层楼板出现裂缝且比较密集。查阅各个楼层沉降记录均在规范允许范围之内。裂缝原因分析：○1 混凝土塌落度多大， 为保证预拌混凝土的课泵性，部分楼板混凝土塌落度设计过大；○2 混凝土配合比不当；○3 外加剂、掺合料掺量过多，预拌混凝土中粉煤灰、矿粉等掺量过多，使混凝土早起强度偏低，抗拉强度达不到设计要求；○4 原材料质量波动， 混凝土搅拌站在混凝土生产前，未对原材料进行严格检验复试。个别水泥、外加剂、掺合料质量波动，含泥量较大，粗、细骨料含泥量超标，甚至使用细砂，严重影响混凝土质量；○5 混凝土供应间歇时间长， 由于受道路交通制约、 搅拌站产能等因素，不能保证混凝土连续浇捣，加之现浇楼板冷缝的增多，造成了裂缝产生的又一原因。3、裂缝现状北六区四层平面梁板浇筑时间从7 月 26 日晚上 22：00 开始浇筑到第二天（ 7 月 27 日）中午 7：00 结束，中间采用一台砼输送泵连续浇筑完成，未出现间隔停顿。在8 月 15 日进行梁板底模拆除时发现局部板块的板底有不规则散状裂缝，裂缝集中，数量偏多，经过近15 天的连续观察，已经出现裂缝的数量无明显增加，裂缝宽度无发展，其它板块未再产生裂缝。裂缝为细微裂缝，宽度一般不大于0.2mm，局部大于 0.2mm，裂缝的长度一般在300～500mm 之间。三、试验和检测由于结构是钢管混凝土柱-钢梁框架体系， 只是板块产生裂缝， 裂缝产生主导原因尚不明朗，所以目前还有待观测，在屋面结构完成，四层排架拆除清理完毕后，大约安排在9 月初进行裂缝板块堆载试验，检测楼板的安全使用性能， 在确定该裂缝是否地安全功能造成危害后，再进行评估。现北六区五层屋面已经施工完毕，四层排架也已经拆除完毕， 我项目部准备将于9 月初进行裂缝板块的堆载试验，具体方法如下：1、经设计院确认，北六区四层平面楼板的设计荷载的标准值为3.5KN/ ㎡，可变荷载的分项系数根据一般情况取1.3 ；附加荷永久载取 2KN / ㎡，永久荷载分项系数取1.2 ；试验时的最大...
