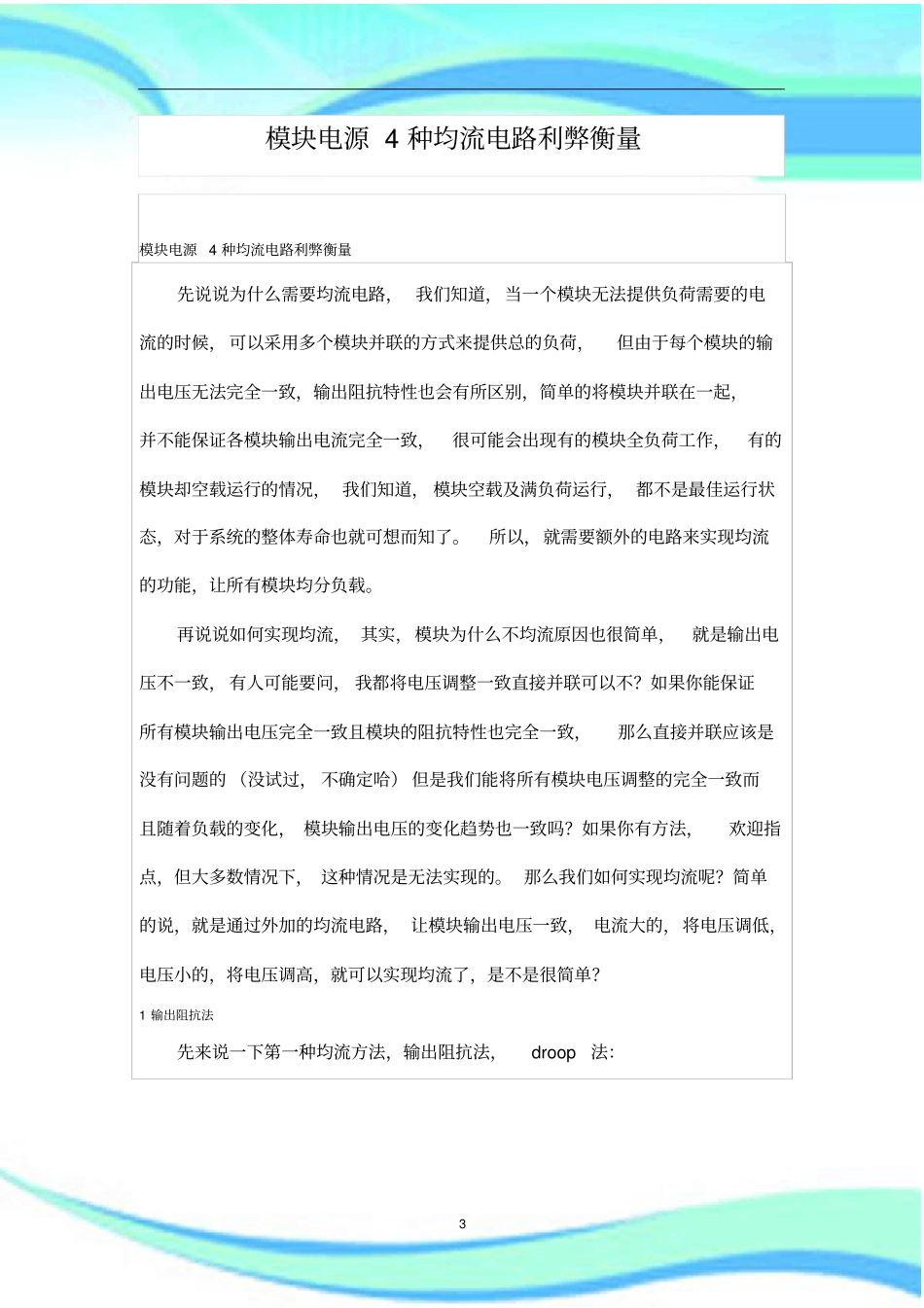

模块电源4种均流电路利弊衡量_第3页
3/8
模块电源 4 种均流电路利弊衡量2 ————————————————————————————————作者:————————————————————————————————日期:3 模块电源 4 种均流电路利弊衡量模块电源 4 种均流电路利弊衡量先说说为什么需要均流电路, 我们知道,当一个模块无法提供负荷需要的电流的时候, 可以采用多个模块并联的方式来提供总的负荷,但由于每个模块的输出电压无法完全一致,输出阻抗特性也会有所区别,简单的将模块并联在一起,并不能保证各模块输出电流完全一致,很可能会出现有的模块全负荷工作,有的模块却空载运行的情况, 我们知道, 模块空载及满负荷运行, 都不是最佳运行状态,对于系统的整体寿命也就可想而知了。所以,就需要额外的电路来实现均流的功能,让所有模块均分负载。再说说如何实现均流, 其实,模块为什么不均流原因也很简单,就是输出电压不一致, 有人可能要问, 我都将电压调整一致直接并联可以不?如果你能保证所有模块输出电压完全一致且模块的阻抗特性也完全一致,那么直接并联应该是没有问题的 (没试过, 不确定哈) 但是我们能将所有模块电压调整的完全一致而且随着负载的变化, 模块输出电压的变化趋势也一致吗?如果你有方法,欢迎指点,但大多数情况下, 这种情况是无法实现的。 那么我们如何实现均流呢?简单的说,就是通过外加的均流电路, 让模块输出电压一致, 电流大的,将电压调低,电压小的,将电压调高,就可以实现均流了,是不是很简单?1 输出阻抗法先来说一下第一种均流方法,输出阻抗法,droop法:4 负载阻抗法你可以简单的理解成,对于模块来说, 输出电流越大, 模块输出电压会越低, 这样两个模块并联在一起, 原来输出电压高的模块, 由于输出电流的增加,模块输出电压降低, 自然就无法输出更多的电流,那么电流就由其余模块提供了。 具体的电路可以由上面的电路来实现,前级放大电路对输出电流信号进行放大, 然后与反馈信号进行叠加送入电压环,随着电流的增加, 就可以降低输出电压。可别叠加错了,如果你叠加到基准端,那逻辑就反了,电流越大输出越高。这种均流方式我没有试过, 因为这种方式随着电流的增加,输出电压是变化的,有时候可能变化比较大, 对于有稳压精度要求的模块来说,肯定是不合适的。2 主从设置法主从设置法: 就是人为设置一个主模块, 所有模块以该模块为参考, 输出电流。下图为...
