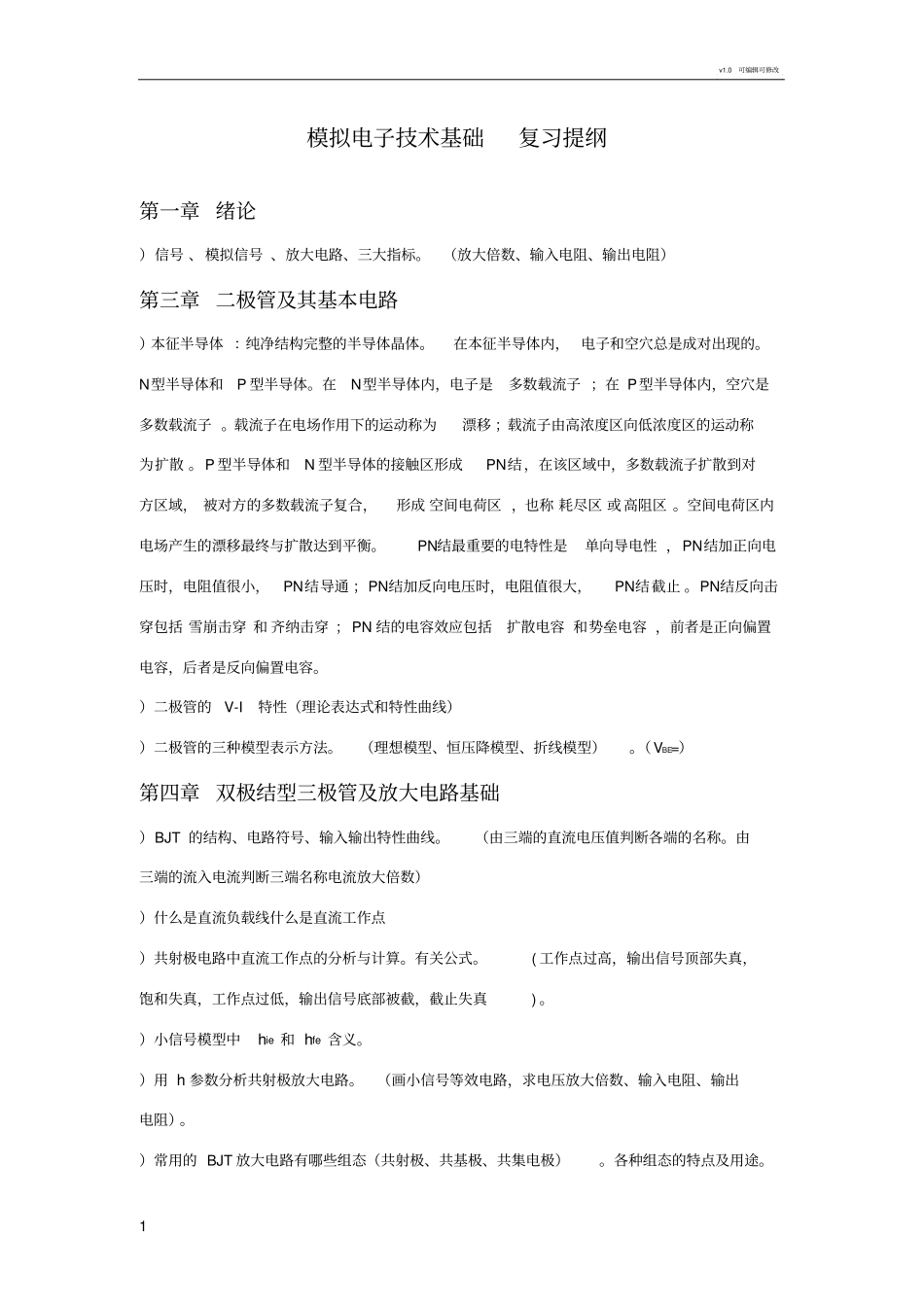

v1.0 可编辑可修改1 模拟电子技术基础复习提纲第一章 绪论）信号 、模拟信号 、放大电路、三大指标。（放大倍数、输入电阻、输出电阻）第三章 二极管及其基本电路）本征半导体 ：纯净结构完整的半导体晶体。在本征半导体内， 电子和空穴总是成对出现的。N型半导体和P 型半导体。在N型半导体内，电子是多数载流子 ；在 P型半导体内，空穴是多数载流子 。载流子在电场作用下的运动称为漂移 ；载流子由高浓度区向低浓度区的运动称为扩散 。P 型半导体和N 型半导体的接触区形成PN结，在该区域中，多数载流子扩散到对方区域， 被对方的多数载流子复合，形成 空间电荷区 ，也称 耗尽区 或高阻区 。空间电荷区内电场产生的漂移最终与扩散达到平衡。PN结最重要的电特性是单向导电性 ，PN结加正向电压时，电阻值很小，PN结导通 ；PN结加反向电压时，电阻值很大，PN结截止 。PN结反向击穿包括 雪崩击穿 和 齐纳击穿 ；PN 结的电容效应包括扩散电容 和势垒电容 ，前者是正向偏置电容，后者是反向偏置电容。）二极管的V-I 特性（理论表达式和特性曲线））二极管的三种模型表示方法。（理想模型、恒压降模型、折线模型）。（VBE=）第四章 双极结型三极管及放大电路基础）BJT 的结构、电路符号、输入输出特性曲线。（由三端的直流电压值判断各端的名称。由三端的流入电流判断三端名称电流放大倍数））什么是直流负载线什么是直流工作点）共射极电路中直流工作点的分析与计算。有关公式。( 工作点过高，输出信号顶部失真，饱和失真，工作点过低，输出信号底部被截，截止失真) 。）小信号模型中hie 和 hfe 含义。）用 h 参数分析共射极放大电路。（画小信号等效电路，求电压放大倍数、输入电阻、输出电阻）。）常用的 BJT 放大电路有哪些组态（共射极、共基极、共集电极）。各种组态的特点及用途。v1.0 可编辑可修改2 P147。（共射极：兼有电压和电流放大，输入输出电阻适中，多做信号中间放大；共集电极（也称射极输出器） ，电压增益略小于1，输入电阻大，输出电阻小，有较大的电流放大倍数，多做输入级，中间缓冲级和输出级；共基极：只有电压放大，没有电流放大，有电流跟随作用，高频特性较好。 ）复合管类型及判别。 （类型与前一只管子决定））什么是波特图怎样定义放大电路的带宽（采用对数坐标的幅频和相频特性曲线。））RC低通电路的波特图及特点。（3dB 带宽））影响三极管带宽上限的原因是晶体管极...
