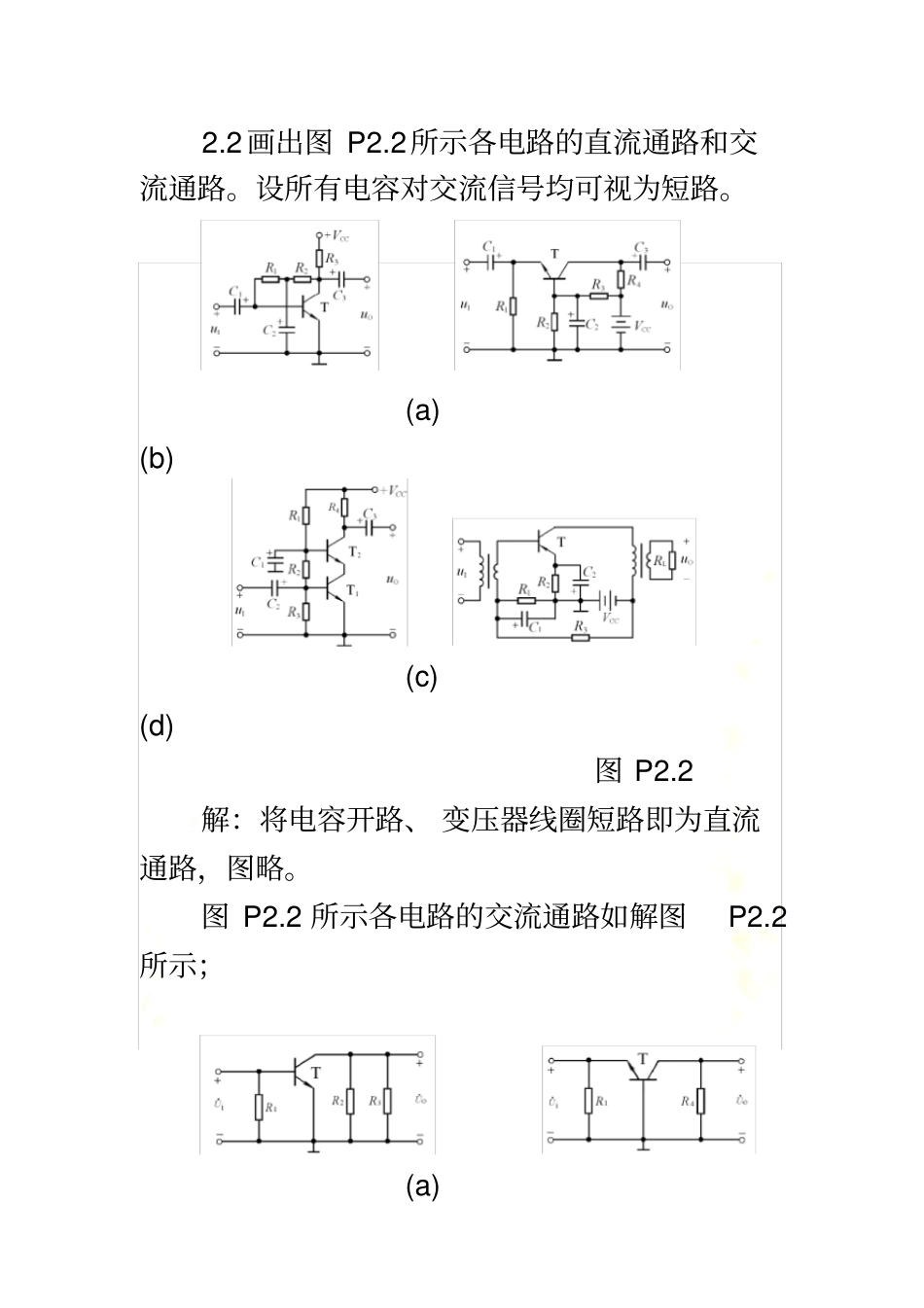

模拟电路作业解答2.2画出图 P2.2所示各电路的直流通路和交流通路。设所有电容对交流信号均可视为短路。(a) (b) (c) (d) 图 P2.2 解：将电容开路、 变压器线圈短路即为直流通路，图略。图 P2.2 所示各电路的交流通路如解图P2.2所示；(a) (b) (c) (d) 解图 P2.2 2.4 电路如图 P2.4 (a)所示，图 (b)是晶体管的输出特性， 静态时0.7BEQUV 。利用图解法分别求出LR和3LRk 时的静态工作点和最大不失真输出电压omU （有效值）。(a) (b) 图 P2.4 解：空载时：20,2,6BQCQCEQIA ImA UV最大不失真输出电压峰值约为5.3V ，有效值约为 3.75V 。带载时：20,2,3BQCQCEQIA ImA UV ；最大不失真输出电压峰值约为2.3V ，有效值约为 1.63V 。如解图 P2.4 所示。解图P2.4 图 P2.5 2.7 电路如图 P2.7 所示，晶体管的 β =80 ，'100bbr。分别计算LR和3LRk 时的 Q 点、uA& 、 iR和oR 。解：在空载和带负载情况下， 电路的静态电流、ber 均相等，它们分别为：22CCBEQBEQBQbsVUUIARR1.76CQBQIImA'26(1)1.3bebbEQmVrrkI空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为：6.2CEQCCCQcUVIRV ；308cubeRAr&//1.3ibbebeRRrrk ；93beusubesrAArR&&5ocRRk3LRk 时，静态管压降、电压放大倍数分别为：(//)2.3LCEQCCCQcLLcRUVIRRVRR(//)115cLubeRRAr&34.7beusubesrAArR&&//1.3ibbebeRRrrk5ocRRk 。2.11 电路如图 P2.11所示，晶体管 β=100，bbr =100Ω。(1)求电路的 Q 点、uA 、iR 和oR ；(2)若改用 β=200 的晶体管，则 Q 点如何变化？(3)若电容 Ce 开路，则将引起电路的哪些动态参数发生变化？如何变化？解：(1)静态分析：1122bBQCCbbRUVVRR1BQBEQEQfeUUImARR101EQBQIIAe(R )5.7CEQCCEQcfUVIRRV图 P2.11 动态分析：'26(1)2.73bebbEQmVrrkI(//)7.7(1)cLubefRRArR&12////[(1)]3.7ibbbefRRRrRk5ocRRk(2) β =200 时，1122bBQCCbbRUVVRR（不变）；1BQBEQEQfeUUImARR（不变）；51EQBQIIA（减小）；e(R )5.7CEQCCEQcfUVIRRV （不变）。(3) Ce开路时，(//)//1.92(1)()cLcLubeefefRRRRArRRRR&（减小）；12////[(1)()]4.1ibbbeefRRRrRRk （增大）；5ocRRk （不变）。2.13 电路如图 P2.13 所示，晶体管的 β =60 , '100bbr。(1)求解 Q 点、uA 、iR 和oR(2)设 Us = 10mV （有效值），问?iU,?oU若 C3 开路，则?iU,?oU解：(1) Q 点：31(1)CCBEQBQbeVUIARR1.86CQBQIImA()4...
