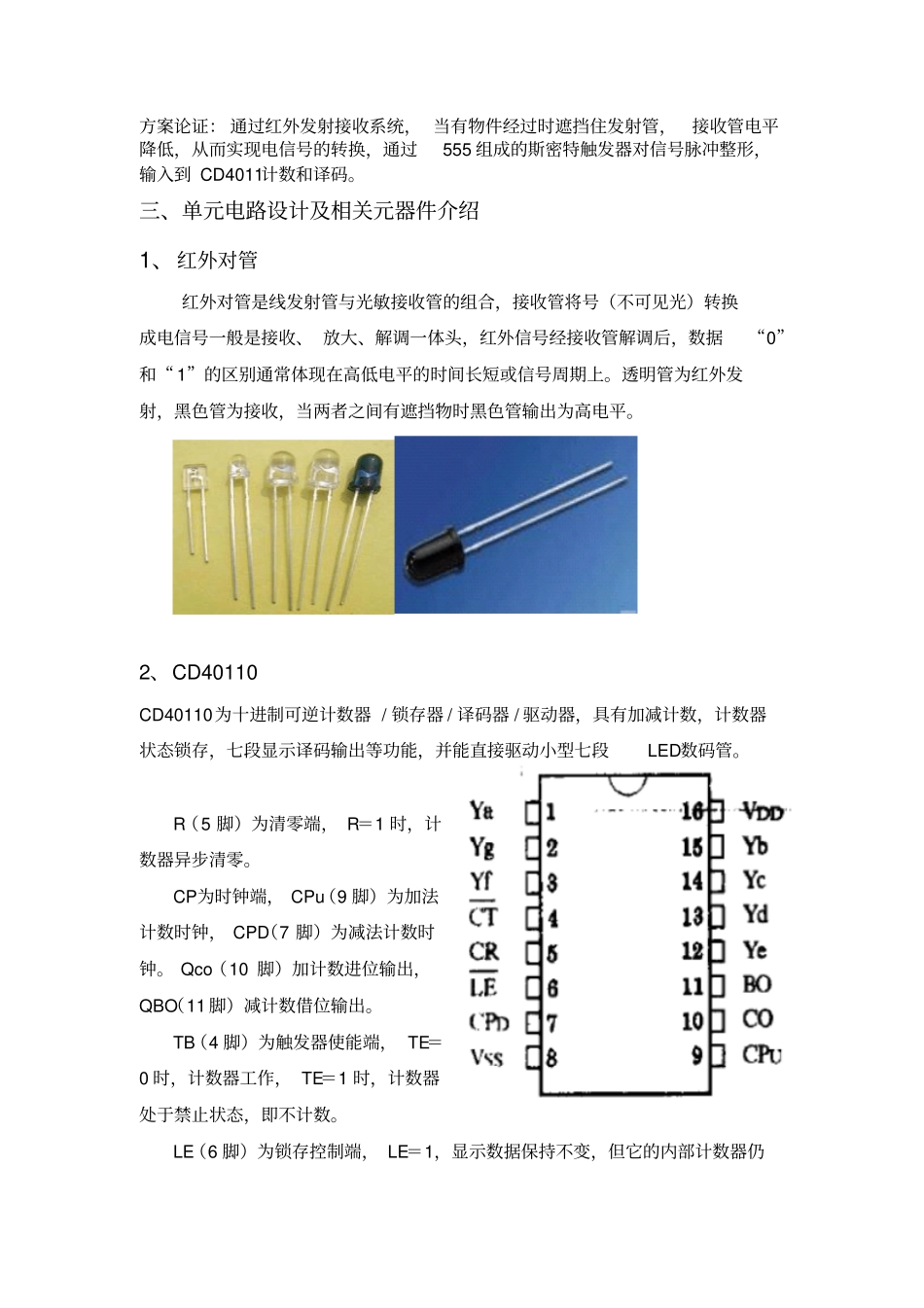

专业技能训练 3 课程设计报告设计课题： 模拟饮料易拉罐自动计数且数显计数装置设计专业班级： 12 电信本 1 班学生姓名：钟吉森学号：120802054 指导教师：李秋生设计时间： 2014.7.1-2014.7.9 模拟饮料易拉罐自动计数且数显计数装置设计一、设计任务与要求选取必要的元件， 设计、制作能对大、 小饮料易拉罐自动计数且数显计数的模拟装置。 生产单位常采用红外自动计数装置，将装有饮料的易拉罐放在马达带动的传动带上，在传动带运动的过程中让每罐易拉罐依次同一方向地穿过红外发射、接收系统，形成计数脉冲，然后计数脉冲经电路加工、计数，再数显易拉罐计数结果，则就知道其生产量。（1）设计所需的直流电源。作品接入电源，电源指示灯（绿灯）亮。→手动清零，显示“0”。（2）能区分大小饮料易拉罐（用校园卡模拟，长边通过时模拟大易拉罐，通过一次亮一次红灯，短边通过时模拟小易拉罐，通过一次亮一次绿灯），并分别用一位数码管显示计数，计数从0-8，超过 8 以后计数停止，必须清零方可新一轮计数。（3）制作时将红外发射、接收系统安置在作品的万能板或PCB板上，二者保持 1cm 的距离。二、方案设计与论证1．方案设计方案论证： 通过红外发射接收系统， 当有物件经过时遮挡住发射管，接收管电平降低，从而实现电信号的转换，通过555 组成的斯密特触发器对信号脉冲整形，输入到 CD4011计数和译码。三、单元电路设计及相关元器件介绍1、红外对管红外对管是线发射管与光敏接收管的组合，接收管将号（不可见光）转换成电信号一般是接收、 放大、解调一体头，红外信号经接收管解调后，数据“0”和“ 1”的区别通常体现在高低电平的时间长短或信号周期上。透明管为红外发射，黑色管为接收，当两者之间有遮挡物时黑色管输出为高电平。2、CD40110 CD40110 为十进制可逆计数器 / 锁存器 / 译码器 / 驱动器，具有加减计数，计数器状态锁存，七段显示译码输出等功能，并能直接驱动小型七段LED数码管。R（5 脚）为清零端， R＝1 时，计数器异步清零。CP为时钟端， CPu（9 脚）为加法计数时钟， CPD（7 脚）为减法计数时钟。 Qco（10 脚）加计数进位输出，QBO（11 脚）减计数借位输出。TB（4 脚）为触发器使能端， TE＝0 时，计数器工作， TE＝1 时，计数器处于禁止状态，即不计数。LE（6 脚）为锁存控制端， LE＝1，显示数据保持不变，但它的内部计数器仍正常工作。a，b，c，d，e，f ，g（1，15，14...
