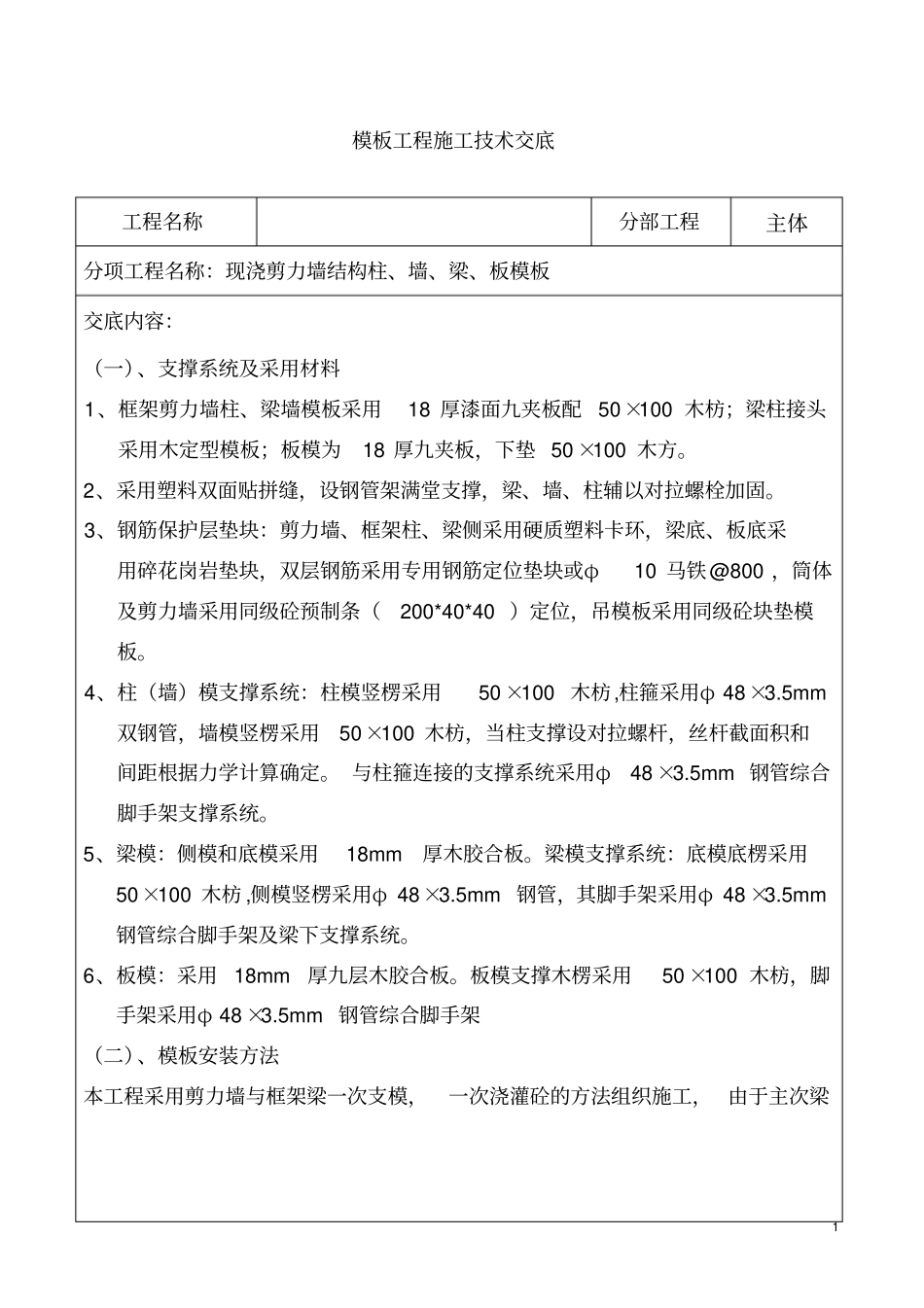

1 模板工程施工技术交底工程名称分部工程主体分项工程名称：现浇剪力墙结构柱、墙、梁、板模板交底内容：（一）、支撑系统及采用材料1、框架剪力墙柱、梁墙模板采用18 厚漆面九夹板配50×100 木枋；梁柱接头采用木定型模板；板模为18 厚九夹板，下垫 50 ×100 木方。2、采用塑料双面贴拼缝，设钢管架满堂支撑，梁、墙、柱辅以对拉螺栓加固。3、钢筋保护层垫块：剪力墙、框架柱、梁侧采用硬质塑料卡环，梁底、板底采用碎花岗岩垫块，双层钢筋采用专用钢筋定位垫块或φ10 马铁@800 ，筒体及剪力墙采用同级砼预制条（200*40*40 ）定位，吊模板采用同级砼块垫模板。4、柱（墙）模支撑系统：柱模竖楞采用50 ×100 木枋,柱箍采用φ 48×3.5mm双钢管，墙模竖楞采用50×100 木枋，当柱支撑设对拉螺杆，丝杆截面积和间距根据力学计算确定。 与柱箍连接的支撑系统采用φ48 ×3.5mm 钢管综合脚手架支撑系统。5、梁模：侧模和底模采用18mm厚木胶合板。梁模支撑系统：底模底楞采用50×100 木枋 ,侧模竖楞采用φ 48×3.5mm 钢管，其脚手架采用φ 48 ×3.5mm钢管综合脚手架及梁下支撑系统。6、板模：采用18mm厚九层木胶合板。板模支撑木楞采用50 ×100 木枋，脚手架采用φ 48 ×3.5mm 钢管综合脚手架（二）、模板安装方法本工程采用剪力墙与框架梁一次支模，一次浇灌砼的方法组织施工， 由于主次梁2 钢筋多且复杂，因此，先只能安装梁底模，校正、固定后绑扎梁钢筋，再安装梁侧模，最后安装板模。梁跨度大于 4.0 米时，模板应按跨度的1-3 ‰起拱，悬臂构件均应按跨度的 5‰起拱。（三）、支撑搭设注意事项（1）材料要求钢管采用ф 48 ×3.5mm规格，使用前应进行挑选。凡有严重腐蚀、弯曲、压扁、钻孔或裂纹者，均不得使用。扣件在使用前，清洗打油，必须经过严格检查，钢管单支顶接头凡有脆裂或滑丝等现象者，严禁使用。（2）钢管搭设立杆与大横杆必须用十字卡连接，禁止用旋转卡连接。当立杆高度不够时，楼板下支撑立杆可采用两根搭接，但接长立杆必须与两道横杆用十字卡相连，禁止只连一道横杆。小横杆必须贴近立杆布置，置于大横杆之上，并用十字卡扣牢，防止荷载过大，大小横杆下滑。剪刀撑：分板下剪刀撑和梁下剪刀撑两种，板下剪刀撑主要满足板下满堂支架和每道承重架之间的稳定，梁下剪刀撑主要满足梁下承重架的稳定。剪刀撑用旋转卡与4 根立杆连接。所有立杆要求落到实处，以利受力良好。所有卡扣要求紧固适度，松了...
