模电复习答案VIP免费

模电复习答案_第1页
1/37
模电复习答案_第2页
2/37
模电复习答案_第3页
3/37

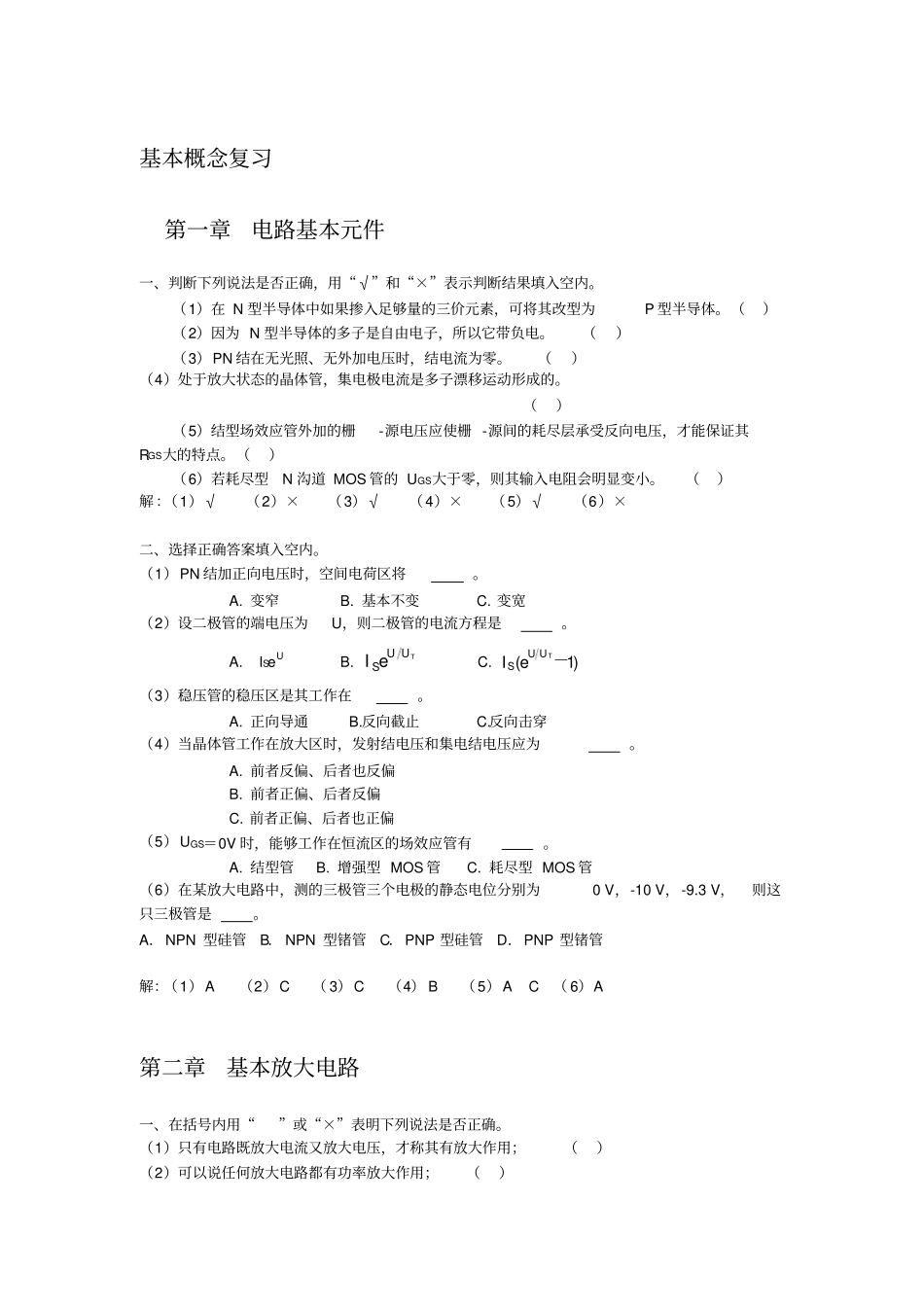

基本概念复习第一章电路基本元件一、判断下列说法是否正确,用“√”和“×”表示判断结果填入空内。(1)在 N 型半导体中如果掺入足够量的三价元素,可将其改型为P 型半导体。()(2)因为 N 型半导体的多子是自由电子,所以它带负电。()(3)PN 结在无光照、无外加电压时,结电流为零。()(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。()(5)结型场效应管外加的栅-源电压应使栅 -源间的耗尽层承受反向电压,才能保证其RGS大的特点。()(6)若耗尽型N 沟道 MOS 管的 UGS大于零,则其输入电阻会明显变小。()解:(1)√(2)×(3)√(4)×(5)√(6)×二、选择正确答案填入空内。(1)PN 结加正向电压时,空间电荷区将。A. 变窄B. 基本不变C. 变宽(2)设二极管的端电压为U,则二极管的电流方程是。A. ISeUB. TUUI eSC. )1e(S-TUUI(3)稳压管的稳压区是其工作在。A. 正向导通B.反向截止C.反向击穿(4)当晶体管工作在放大区时,发射结电压和集电结电压应为。A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏(5)UGS=0V 时,能够工作在恒流区的场效应管有。A. 结型管B. 增强型 MOS 管C. 耗尽型 MOS 管(6)在某放大电路中,测的三极管三个电极的静态电位分别为0 V,-10 V,-9.3 V,则这只三极管是。A.NPN 型硅管B. NPN 型锗管C.PNP 型硅管D.PNP 型锗管解:(1)A (2)C ( 3)C (4) B (5)A C ( 6)A 第二章基本放大电路一、在括号内用“”或“×”表明下列说法是否正确。(1)只有电路既放大电流又放大电压,才称其有放大作用;()(2)可以说任何放大电路都有功率放大作用;()(3)放大电路中输出的电流和电压都是由有源元件提供的;()(4)放大电路必须加上合适的直流电源才能正常工作;()(5)由于放大的对象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都毫无变化;()(6)只要是共射放大电路,输出电压的底部失真都是饱和失真。()解:(1)×(2)√(3)×(4)√(5)×(6)×第三章多级放大电路一、判断下列说法是否正确,凡对的在括号内打“√”,否则打“×” 。(1)现测得两个共射放大电路空载时的电压放大倍数均为-100,将它们连成两级放大电路,其电压放大倍数应为10000。( ) (2)阻容耦合多级放大电路各级的Q 点相互独立, ( )它只能放大交流信号。( ) (3)直接耦合多...
