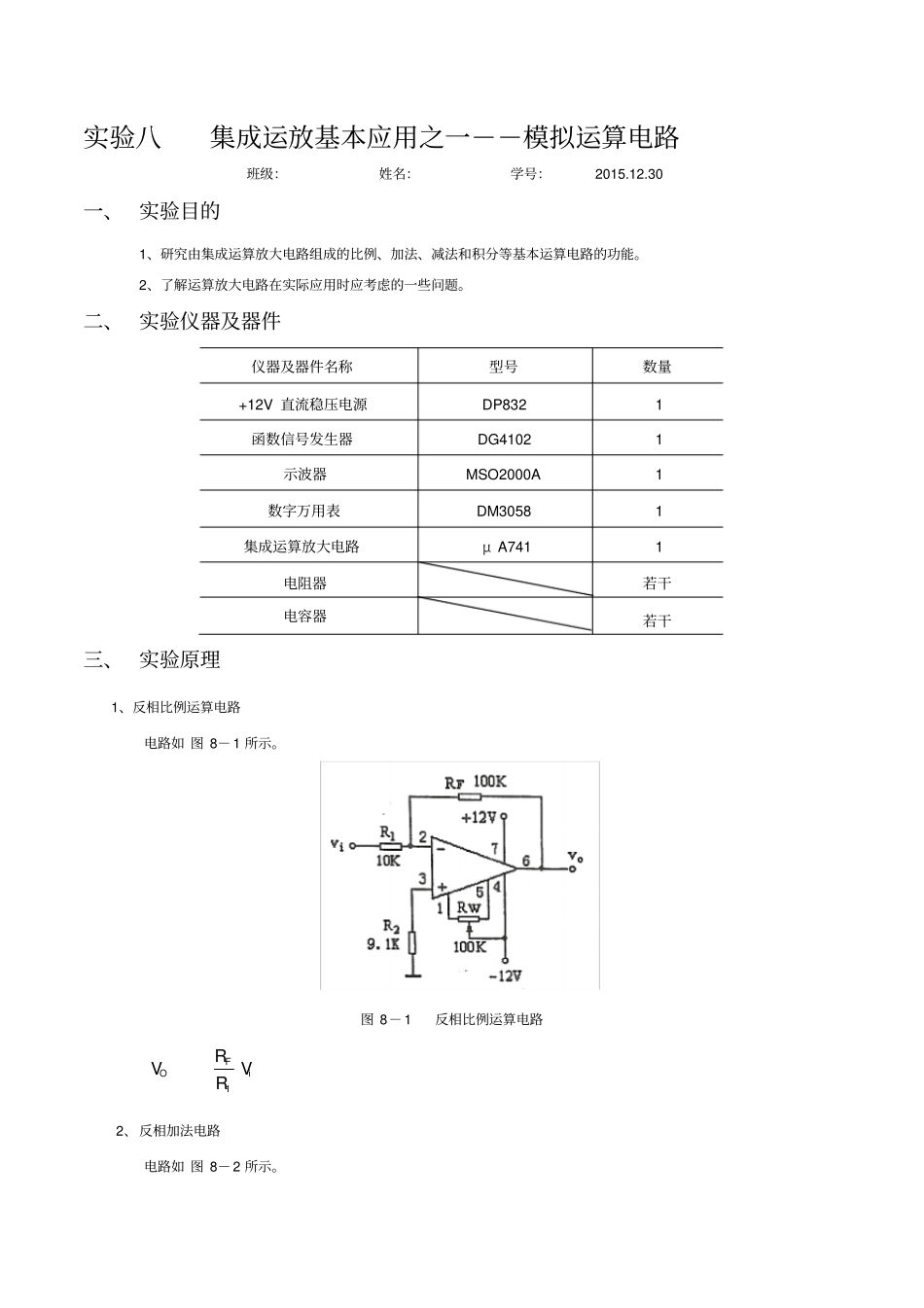

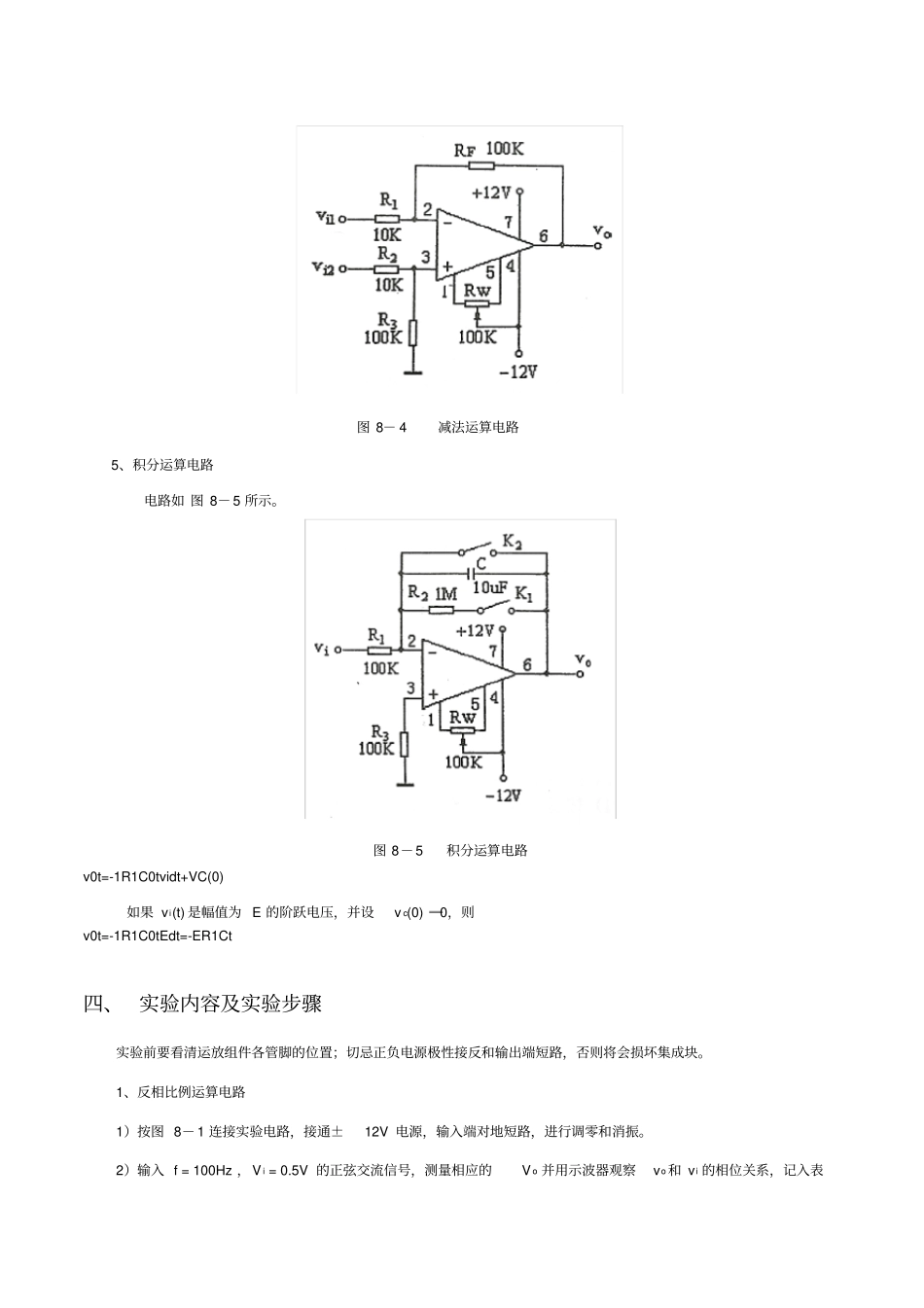

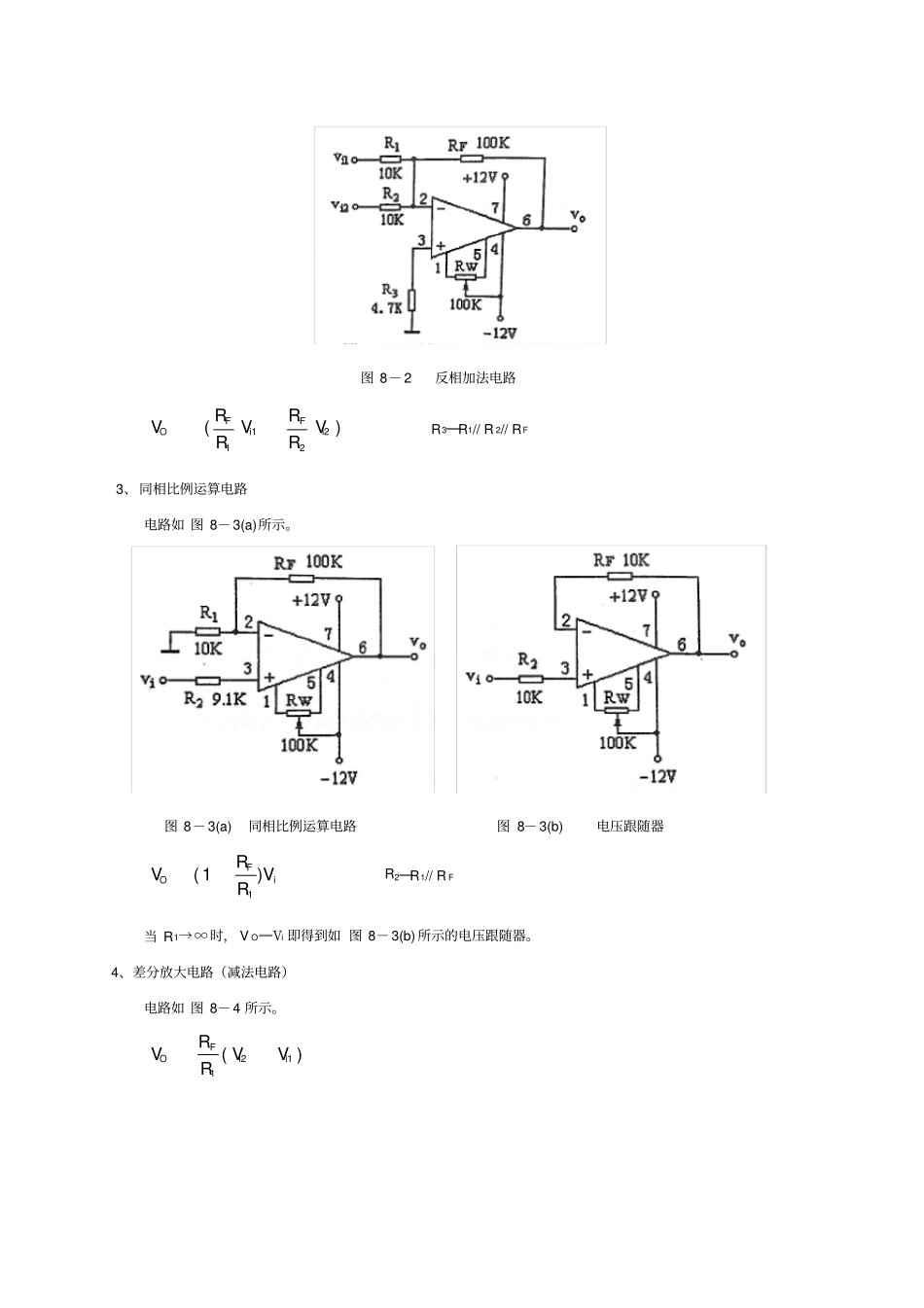

实验八集成运放基本应用之一－－模拟运算电路班级：姓名：学号： 2015.12.30 一、 实验目的1、研究由集成运算放大电路组成的比例、加法、减法和积分等基本运算电路的功能。2、了解运算放大电路在实际应用时应考虑的一些问题。二、 实验仪器及器件仪器及器件名称型号数量+12V 直流稳压电源DP832 1 函数信号发生器DG4102 1 示波器MSO2000A 1 数字万用表DM3058 1 集成运算放大电路μ A7411 电阻器若干电容器若干三、 实验原理1、反相比例运算电路电路如 图 8－1 所示。图 8－1 反相比例运算电路i1FOVRRV2、反相加法电路电路如 图 8－2 所示。图 8－2 反相加法电路)VRRVRR(Vi22Fi11FOR3═R1// R 2// RF3、同相比例运算电路电路如 图 8－3(a)所示。图 8－3(a) 同相比例运算电路图 8－3(b) 电压跟随器i1FO)VRR1(VR2═R1// R F当 R1→∞时， V O═Vi 即得到如 图 8－3(b) 所示的电压跟随器。4、差分放大电路（减法电路）电路如 图 8－4 所示。)VV(RRVi1i21FO图 8－ 4 减法运算电路5、积分运算电路电路如 图 8－5 所示。图 8－5 积分运算电路v0t=-1R1C0tvidt+VC(0)如果 vi(t) 是幅值为 E 的阶跃电压，并设v c(0) ═0，则v0t=-1R1C0tEdt=-ER1Ct四、 实验内容及实验步骤实验前要看清运放组件各管脚的位置；切忌正负电源极性接反和输出端短路，否则将会损坏集成块。1、反相比例运算电路1）按图 8－1 连接实验电路，接通±12V 电源，输入端对地短路，进行调零和消振。2）输入 f = 100Hz ，V i = 0.5V 的正弦交流信号，测量相应的V o 并用示波器观察vo和 vi 的相位关系，记入表8－1。表 8－1 f = 100Hz ，V i = 0.5V V i（V）Vo（V ）vi 和 vo 波形A V 0.175 －1.755 实测值计算值－10.03 －10.00 2、同相比例运算电路1）按图 8－3(a)连接实验电路。实验步骤同内容1，将结果记入表8－2。2) 按图 8－3(a) 中的 R1 断开，得图8－3(b) 电路重复内容1）。表 8－2 f = 100Hz ，V i = 0.5V V i（V ）V o（V）vi 和 v o 波形A V 0.176 1.941 实测值计算值11.03 11.00 3、反相加法运算电路1）按图 8－2 连接实验电路。调零和消振。2）输入信号采用直流信号，图8－6 所示电路为简易直流信号源，由实验者自行完成。实验时要注意选择合适的直流信号幅度以确保集成运放工作在线性区。用直流电压表测量输入电压V i1、V i2 及输出电压V...
