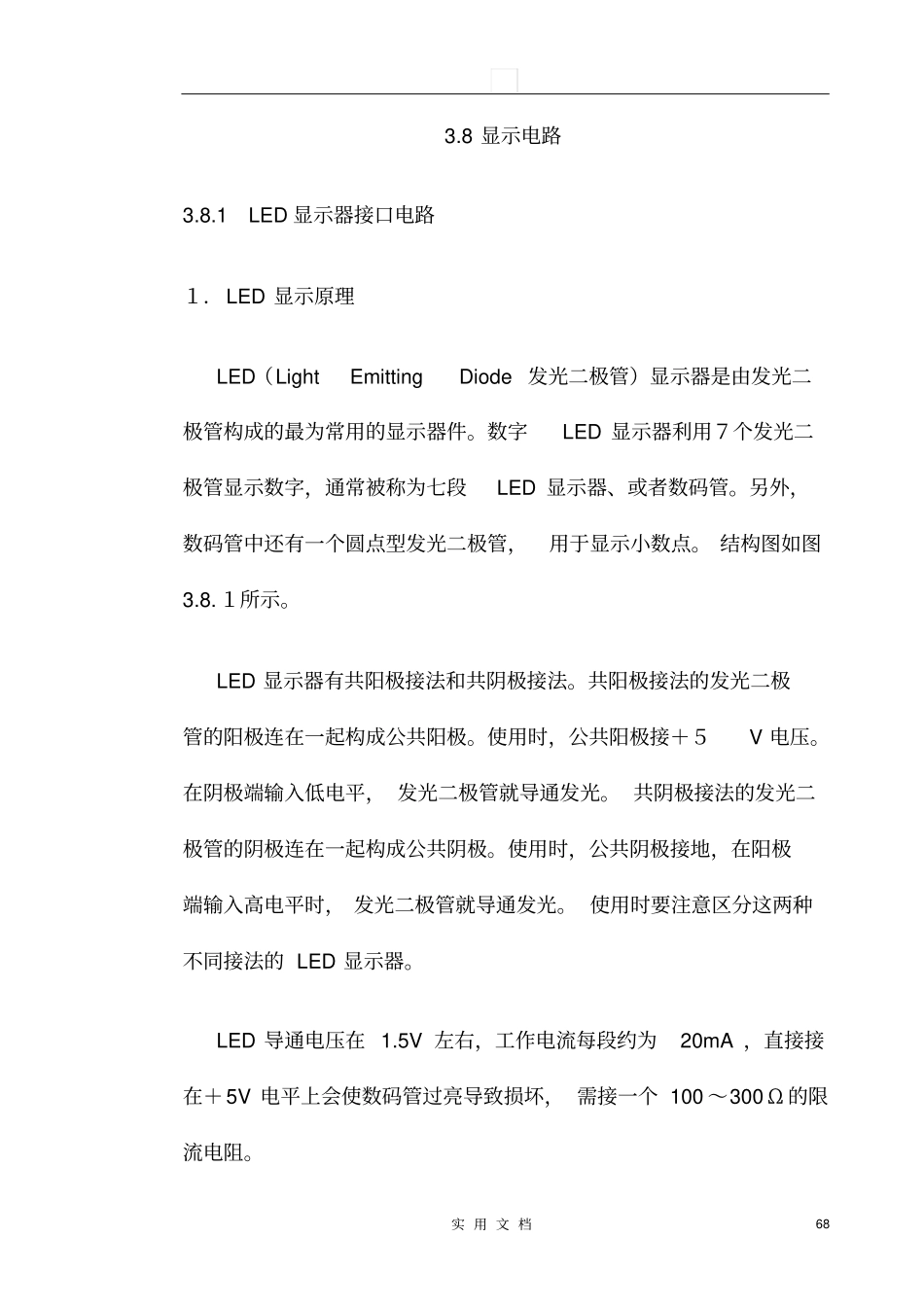

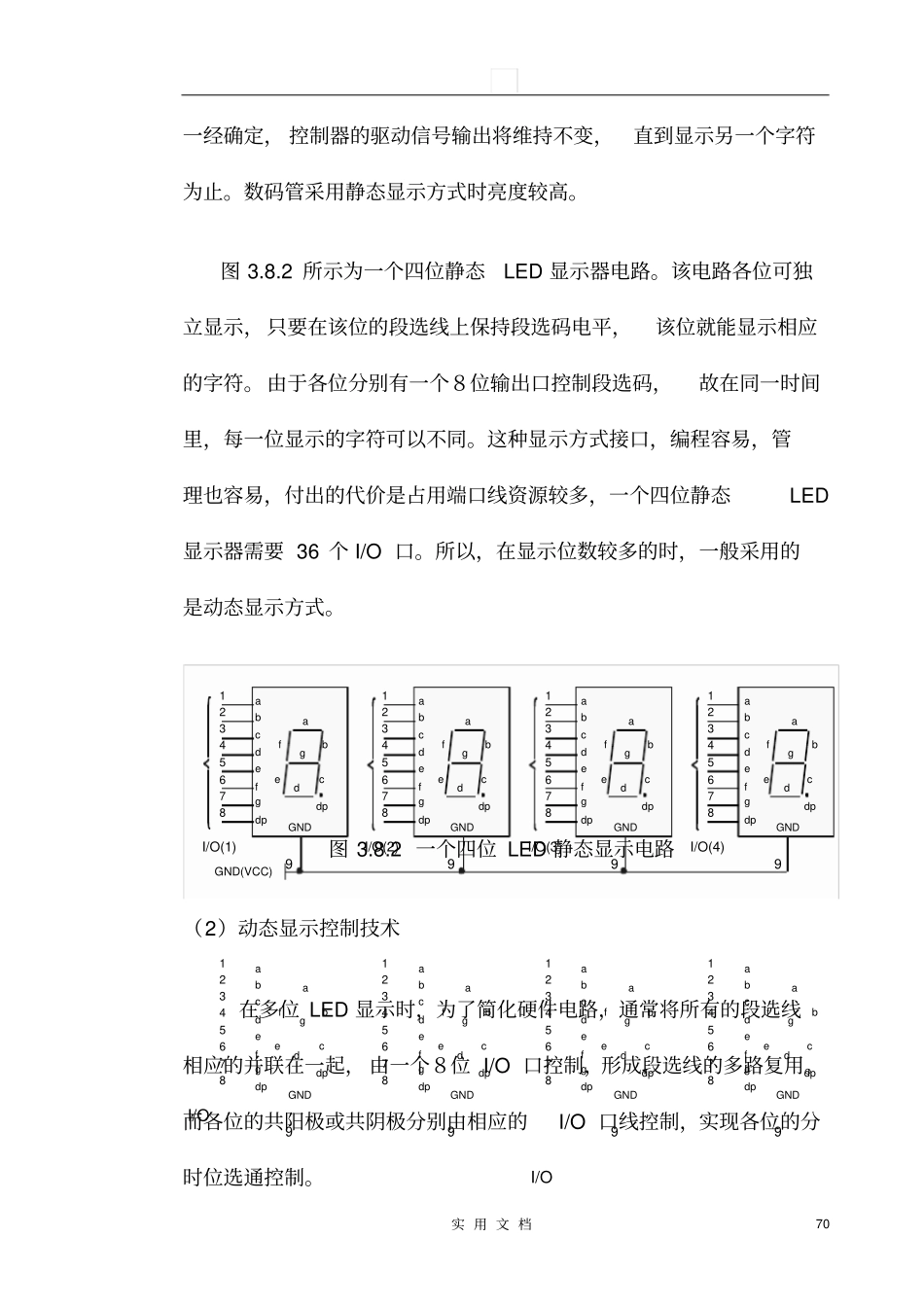

实 用 文 档68 3.8 显示电路3.8.1 LED 显示器接口电路１．LED 显示原理LED（Light Emitting Diode 发光二极管）显示器是由发光二极管构成的最为常用的显示器件。数字LED 显示器利用７个发光二极管显示数字，通常被称为七段LED 显示器、或者数码管。另外，数码管中还有一个圆点型发光二极管，用于显示小数点。 结构图如图3.8.１所示。LED 显示器有共阳极接法和共阴极接法。共阳极接法的发光二极管的阳极连在一起构成公共阳极。使用时，公共阳极接＋５V 电压。在阴极端输入低电平， 发光二极管就导通发光。 共阴极接法的发光二极管的阴极连在一起构成公共阴极。使用时，公共阴极接地，在阳极端输入高电平时， 发光二极管就导通发光。 使用时要注意区分这两种不同接法的 LED 显示器。LED 导通电压在 1.5V 左右，工作电流每段约为20mA ，直接接在＋5V 电平上会使数码管过亮导致损坏， 需接一个 100 ～300 Ω 的限流电阻。实 用 文 档69 ABCDEFGDPGNDABCDEFGDPVCCabcdefgdpgfGNDabdpcGNDde符 号 和 引 脚共 阴 极 接 法共阳极接法图 3.8.１LED 显示器内部结构２．多位数字显示控制技术利用多个数字 LED 显示器可以显示多位数字。一个N 位的 LED显示器有 N 根位选线和 8×N 根段选线。 根据显示方式的不同， 位选线和段选线的连接方式也不同。段选线控制显示字符的字形， 位选线控制显示位的亮、暗。多个数字 LED 显示器显示控制方式有静态显示方式和动态显示方式两种形式。（1）静态显示控制技术数码管采用静态显示方式时，各位的共阴极（或共阳极）连接在一起并接地（或接电源） ；每位的段选线（ a ~ dp ）分别与控制器的驱动信号输出相连。 显示器中的各位相互独立， 而且各位的显示字符实 用 文 档70 1234567abcdefg8dp9GNDabfcgdedp1234567abcdefg8dp9GNDabfcgdedp1234567abcdefg8dp9GNDabfcgdedp1234567abcdefg8dp9GNDabfcgdedpI/O(1)I/O(2)I/O(3)I/O(4)GND(VCC)1234567abcdefg8dp9GNDabfcgdedp1234567abcdefg8dp9GNDabfcgdedp1234567abcdefg8dp9GNDabfcgdedp1234567abcdefg8dp9GNDabfcgdedpI/OI/O一经确定， 控制器的驱动信号输出将维持不变，直到显示另一个字符为止。数码管采用静态显示方式时亮度较高。图 3.8.2 所示为一个四位静态LED 显示器电路。该电路各位可独立显示，只要在该位的段选线上保持段选码电平，该位就能显示相应的字符。由于各位分别有一个８位输...
