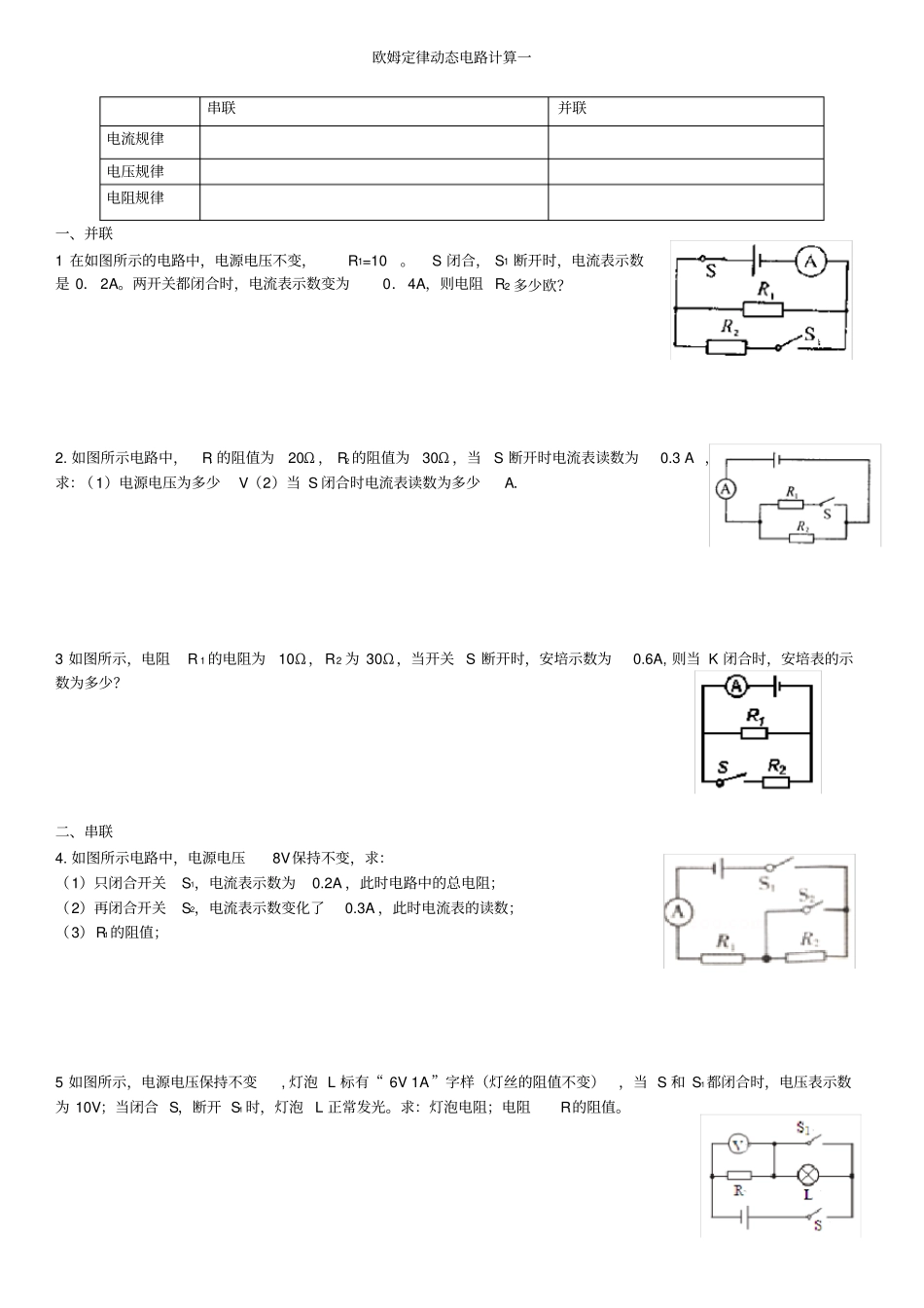

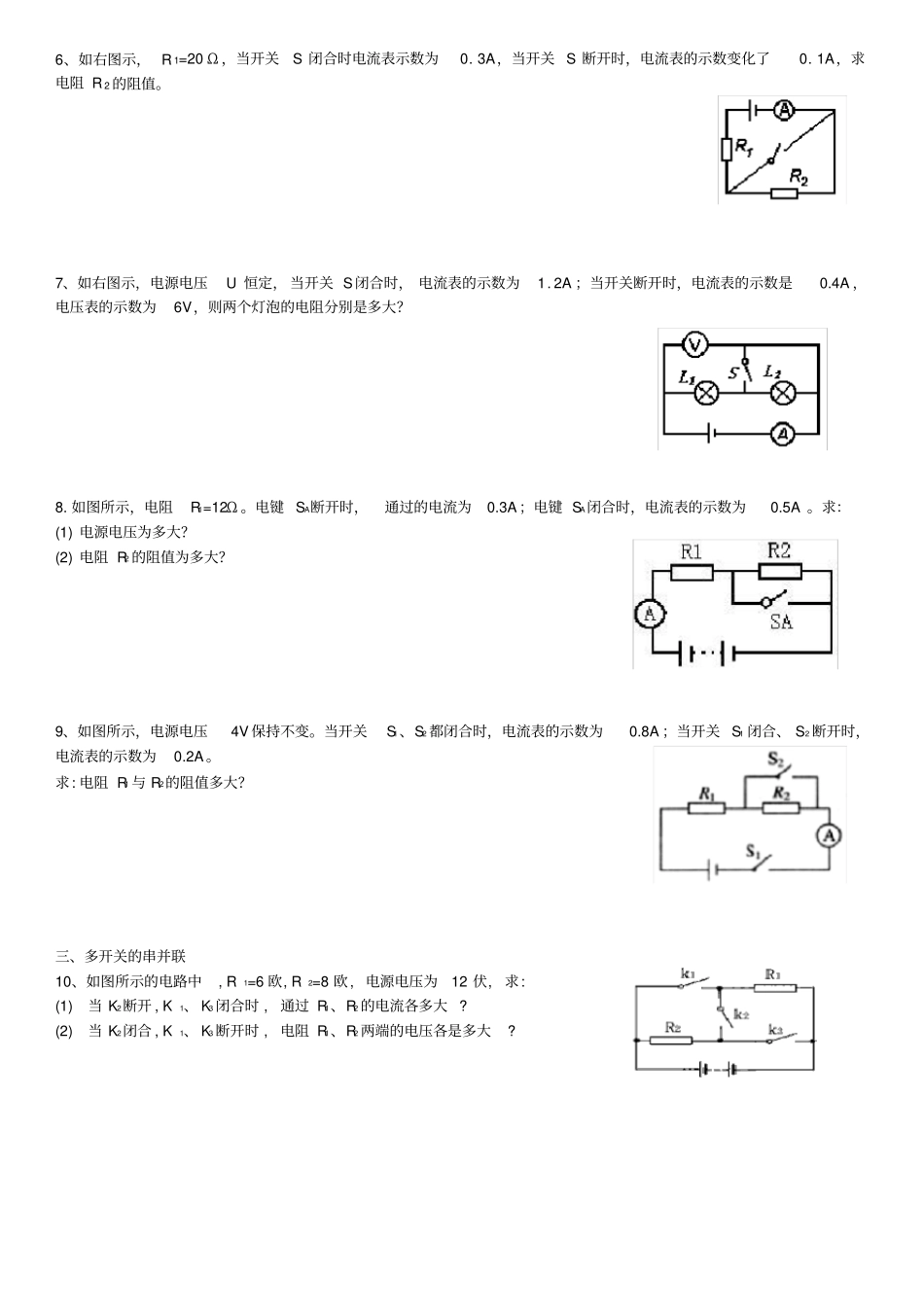

欧姆定律动态电路计算一串联并联电流规律电压规律电阻规律一、并联1 在如图所示的电路中，电源电压不变，R1=10。S 闭合， S1 断开时，电流表示数是 0． 2A。两开关都闭合时，电流表示数变为0．4A，则电阻 R2 多少欧？2. 如图所示电路中，Rl 的阻值为20Ω ， R2 的阻值为30Ω ，当S 断开时电流表读数为 0.3 A ，求：（1）电源电压为多少V（2）当 S 闭合时电流表读数为多少A．3 如图所示，电阻R 1 的电阻为10Ω，R2 为 30Ω，当开关 S 断开时，安培示数为0.6A, 则当 K 闭合时，安培表的示数为多少？二、串联4. 如图所示电路中，电源电压8V保持不变，求：（1）只闭合开关S1，电流表示数为0.2A ，此时电路中的总电阻；（2）再闭合开关S2，电流表示数变化了0.3A ，此时电流表的读数；（3）R1的阻值；5 如图所示，电源电压保持不变, 灯泡 L 标有“ 6V 1A”字样（灯丝的阻值不变），当 S 和 S1都闭合时，电压表示数为 10V；当闭合 S，断开 S1 时，灯泡 L 正常发光。求：灯泡电阻；电阻R的阻值。6、如右图示， R 1=20 Ω ，当开关S 闭合时电流表示数为0. 3A，当开关 S 断开时，电流表的示数变化了0. 1A，求电阻 R 2 的阻值。7、如右图示，电源电压U 恒定， 当开关 S闭合时， 电流表的示数为1. 2A ；当开关断开时，电流表的示数是0.4A ，电压表的示数为6V，则两个灯泡的电阻分别是多大？8. 如图所示，电阻R1=12Ω 。电键 SA断开时，通过的电流为0.3A；电键 SA闭合时，电流表的示数为 0.5A 。求：(1) 电源电压为多大？(2) 电阻 R2 的阻值为多大？9、如图所示，电源电压4V 保持不变。当开关S1、S2 都闭合时，电流表的示数为0.8A ；当开关 S1 闭合、 S2 断开时，电流表的示数为0.2A。求: 电阻 R1 与 R2的阻值多大？三、多开关的串并联10、如图所示的电路中, R1=6 欧, R2=8 欧, 电源电压为12 伏, 求: (1) 当 K2断开 , K1、 K3 闭合时 , 通过 R1、R2 的电流各多大 ? (2) 当 K2闭合 , K1、 K3 断开时 , 电阻 R1、R2 两端的电压各是多大?
