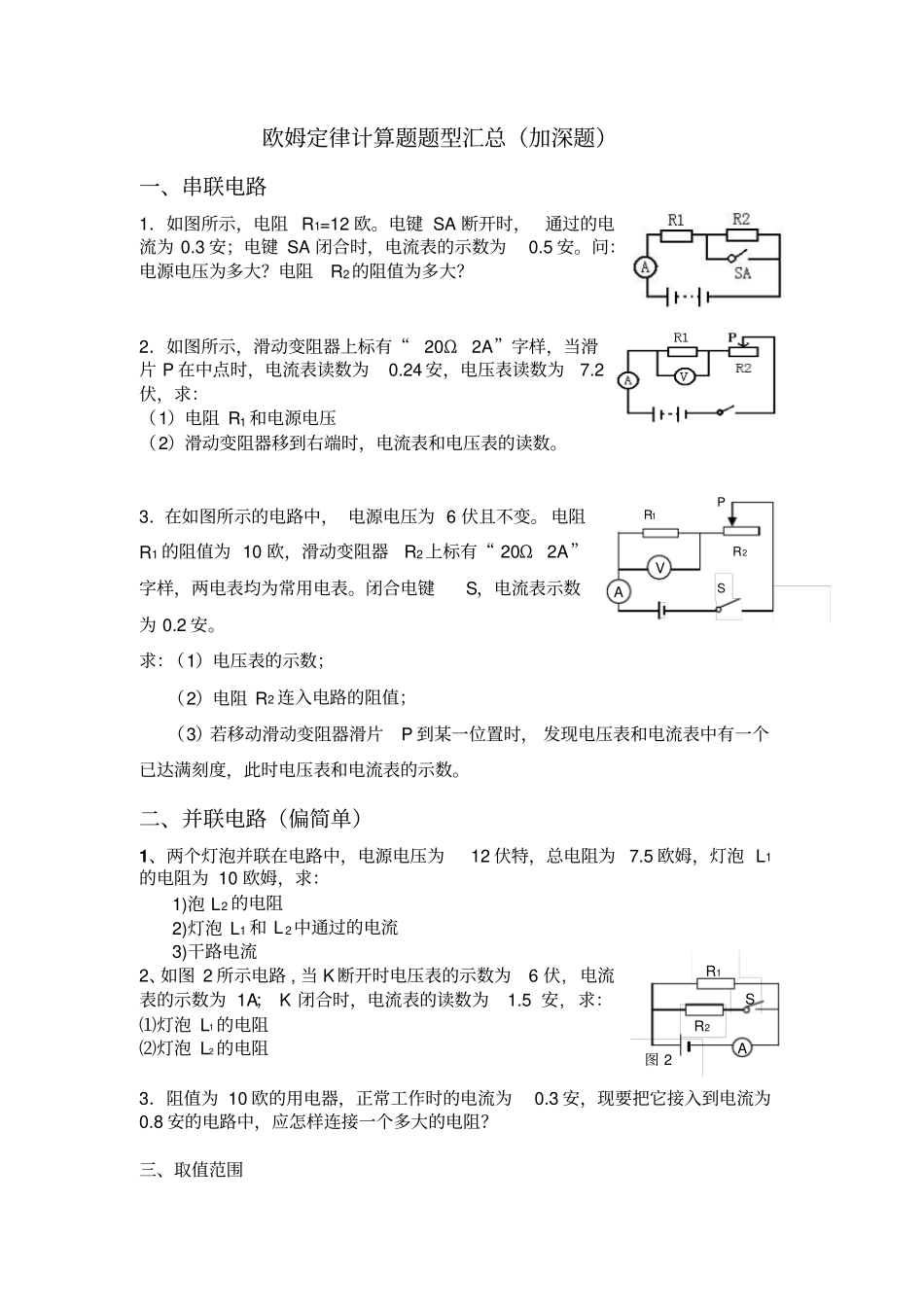

欧姆定律计算题题型汇总（加深题）一、串联电路1．如图所示，电阻 R1=12 欧。电键 SA 断开时，通过的电流为 0.3 安；电键 SA 闭合时，电流表的示数为0.5 安。问：电源电压为多大？电阻R2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片 P 在中点时，电流表读数为0.24 安，电压表读数为7.2伏，求：（1）电阻 R1 和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。3．在如图所示的电路中， 电源电压为 6 伏且不变。 电阻R1 的阻值为 10 欧，滑动变阻器R2上标有“ 20Ω2A”字样，两电表均为常用电表。闭合电键S，电流表示数为 0.2 安。求：（1）电压表的示数；（2）电阻 R2 连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时， 发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。二、并联电路（偏简单）1、两个灯泡并联在电路中，电源电压为12 伏特，总电阻为 7.5 欧姆，灯泡 L1的电阻为 10 欧姆，求：1)泡 L2 的电阻2)灯泡 L1 和 L 2中通过的电流3)干路电流2、如图 2 所示电路 , 当 K 断开时电压表的示数为6 伏, 电流表的示数为 1A； K 闭合时，电流表的读数为1.5 安, 求：⑴灯泡 L1 的电阻⑵灯泡 L2 的电阻3．阻值为 10 欧的用电器，正常工作时的电流为0.3 安，现要把它接入到电流为0.8 安的电路中，应怎样连接一个多大的电阻？三、取值范围R1S R2P V A 图 2 S R2R1A图 2 1、如图 5 所示的电路中，电流表使用0.6A 量程，电压表使用 15V 量程，电源电压为36V，R1 为定值电阻， R2为滑动变阻器，当R2 接入电路的电阻是时，电流表的示数是 0.5A，现通过调节 R 2 来改变通过 R1的 电流，但必须保证电流表不超过其量程，问：（1） R1 的阻值是多大？（2） R 2 接入电路的阻值最小不能小于多少？（3） R 2 取最小值时，电压表的读数是多大？2、如右图所示的电路中， R1=5Ω ，滑动变阻器的规格为“1A、20Ω ”，电源电压为4. 5V 并保持不变。电流表量程为 0~0. 6A，电压表的量程为0~3V。求：①为保护电表，则滑动变阻器的变化范围为多少？②当滑动变阻器 R2 为 8Ω 时，电流表、电压表的示数分别为多少？四、电路变化题1、如图 2 所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω , R 2＝6Ω . 试求：（1）当开关 S1、S2断开时，电流表和电压表示数各是多少？（2）当开关 S1...
