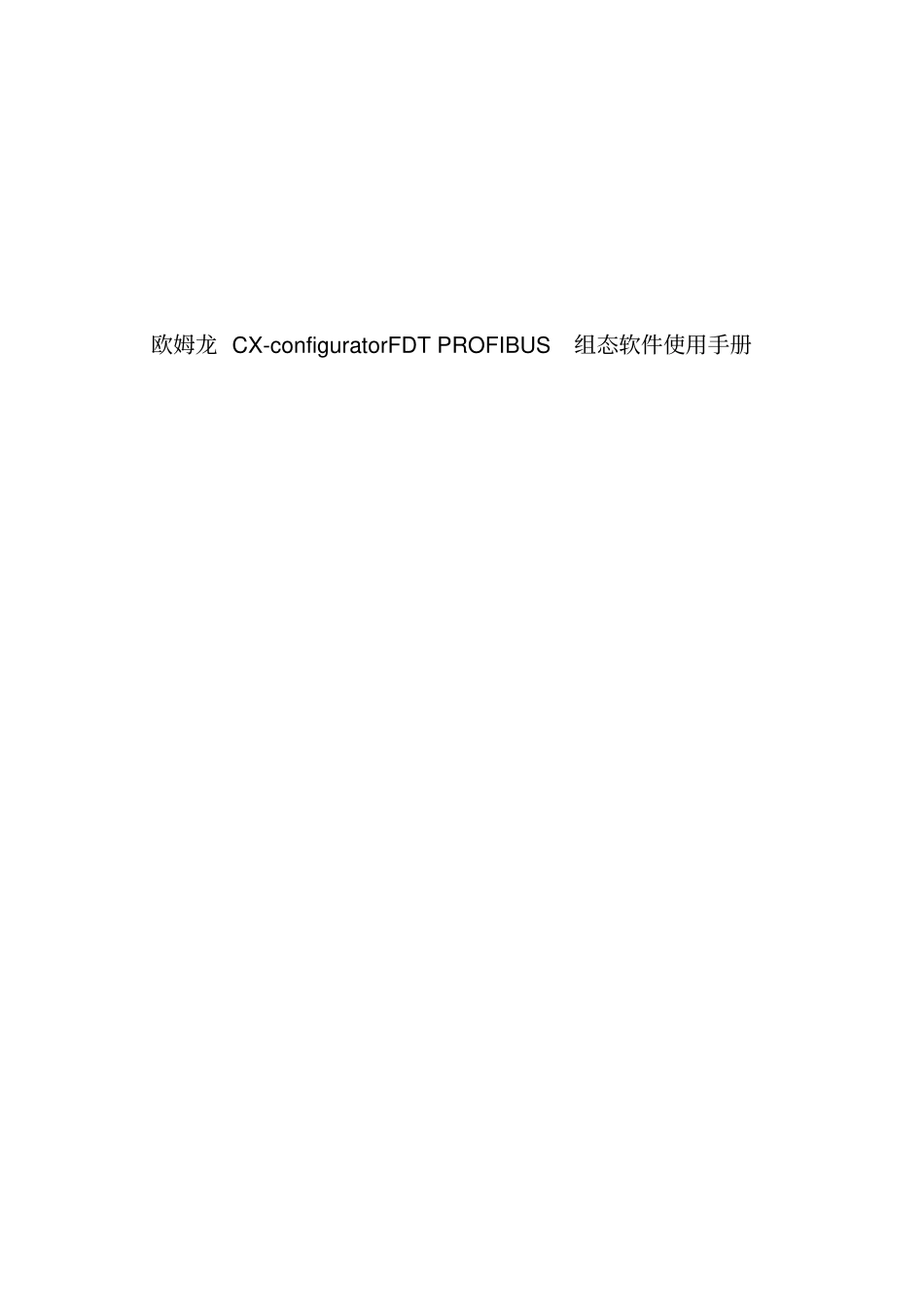

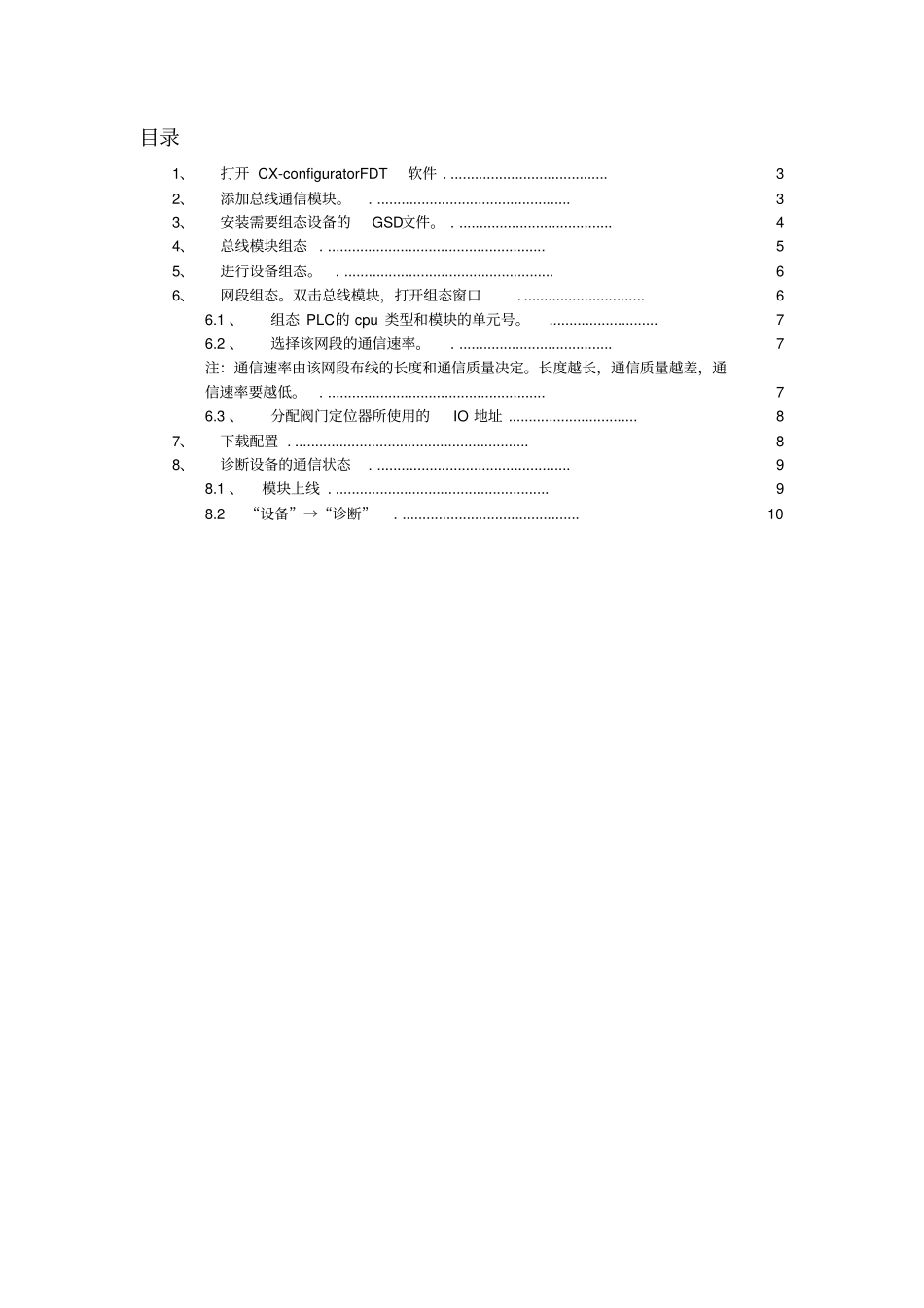

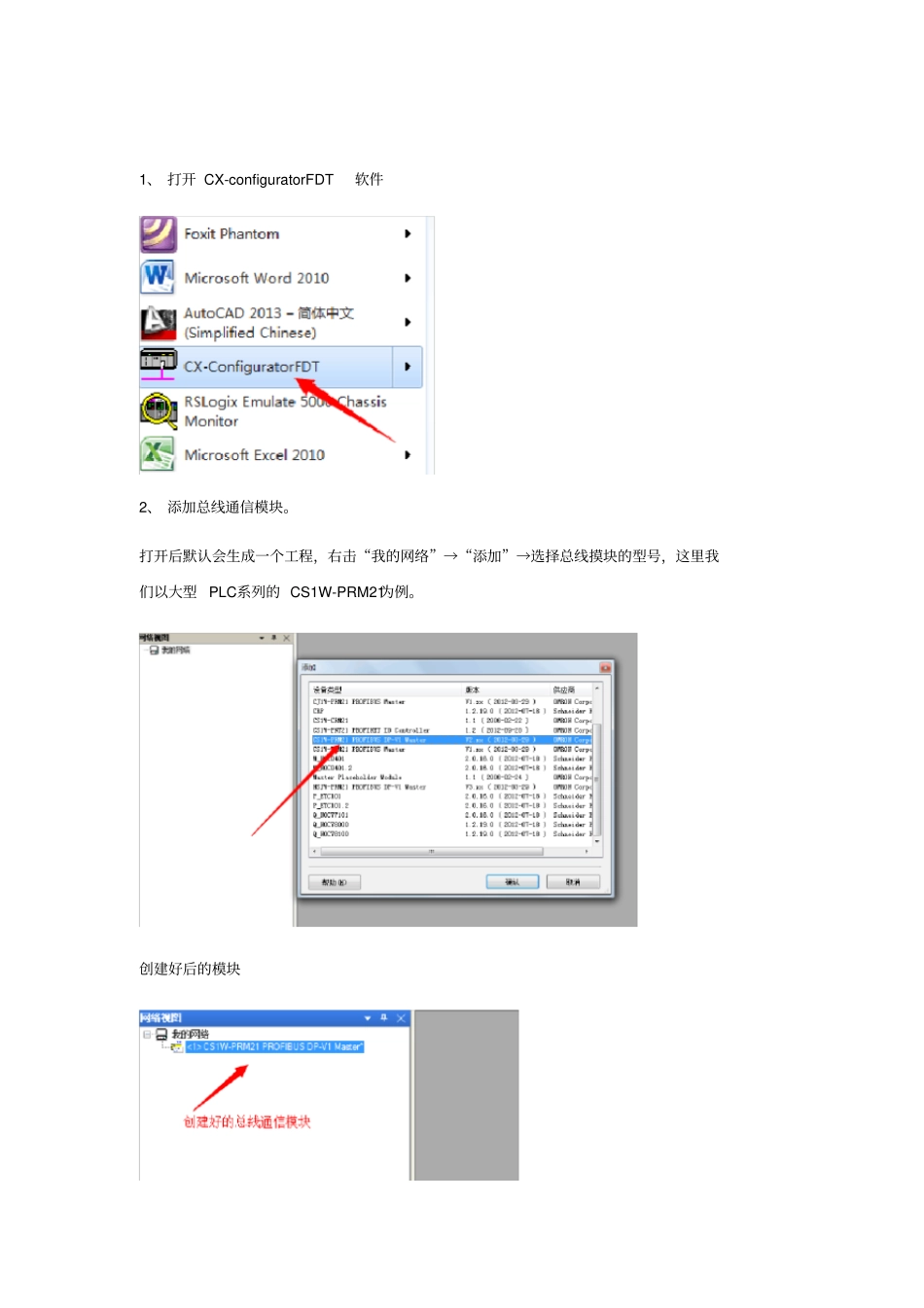

欧姆龙 CX-configuratorFDT PROFIBUS组态软件使用手册目录1、打开 CX-configuratorFDT软件 . ....................................... 3 2、添加总线通信模块。. ................................................ 3 3、安装需要组态设备的GSD文件。 . ...................................... 4 4、总线模块组态 . ...................................................... 5 5、进行设备组态。. .................................................... 6 6、网段组态。双击总线模块，打开组态窗口. .............................. 6 6.1 、组态 PLC的 cpu 类型和模块的单元号。........................... 7 6.2 、选择该网段的通信速率。. ...................................... 7 注：通信速率由该网段布线的长度和通信质量决定。长度越长，通信质量越差，通信速率要越低。. ...................................................... 7 6.3 、分配阀门定位器所使用的IO 地址 ................................ 8 7、下载配置 . .......................................................... 8 8、诊断设备的通信状态. ................................................ 9 8.1 、模块上线 . ..................................................... 9 8.2 “设备”→“诊断”. ............................................ 10 1、 打开 CX-configuratorFDT软件2、 添加总线通信模块。打开后默认会生成一个工程，右击“我的网络”→“添加”→选择总线摸块的型号，这里我们以大型 PLC系列的 CS1W-PRM21为例。创建好后的模块3、 安装需要组态设备的GSD文件。注：所有要挂在该网段下的设备都需要有对应的GSD文件，同种型号的设备只需要一种GSD文件即可；安装GSD文件后才能进行组态。安装方法：“视图”→“设备目录”→“Install Device Description Files”→选中要安装的 GSD文件（此处以西门子SIPART PS2 PA为例），安装好后更新下设备目录，这样新安装的设备就出线在设备目录里了。4、 总线模块组态右键单击“总线模块”→“添加”→添加要组态的设备。5、 进行设备组态。双击打开设备的组态窗口→填该设备的站号→在“MODULE NAME”选择需要的报文格式→“APPLY”→“ OK”，OK后软件会自动关闭该设备的组态窗口。注：不同报文格式包含不同的通信容，详...
