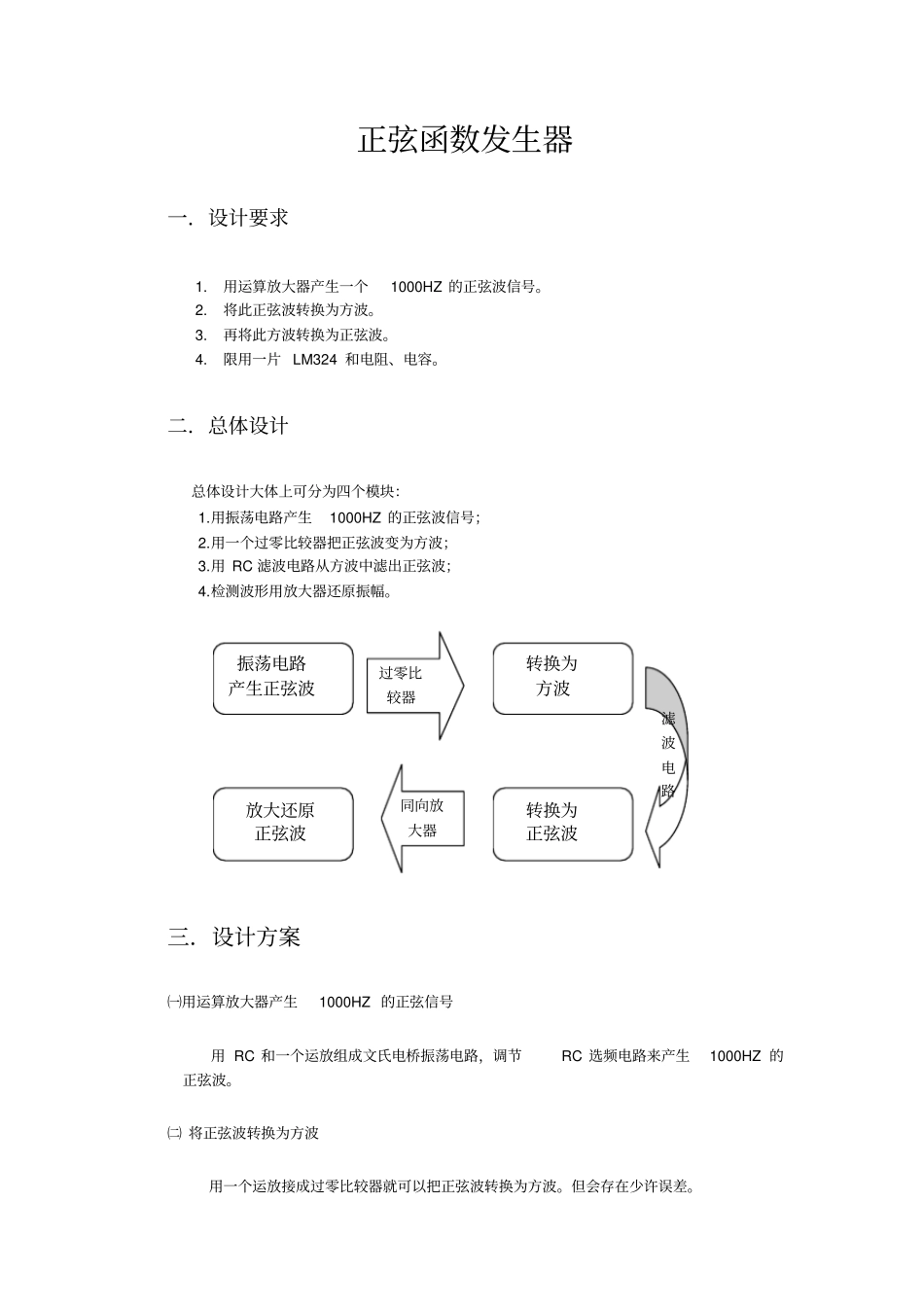

物理与电子工程学院课题设计报告课题名称：正弦函数发生器设计组别：20 组组长： 2011 级 杨会组员： 2011 级 胡原彬组员： 2011 级 廖秋伟2013 年 7 月 10 日目录一．设计要求3 二．总体设计3 三．设计方案3 ㈠用运算放大器产生1000HZ 的正弦信号3 ㈡将正弦波转换为方波3 ㈢将方波转换为正弦波4 ㈣还原波形4 四．设计步骤及参数的确定4 ㈠用运算放大器产生1000HZ 的正弦信号4 ㈡正弦波转换为方波4 ㈢方波转换为正弦波5 ㈣还原波形5 ㈤整体电路原理图6 五．实验仿真结果6 ㈠正弦波产生且换为方波再换为正弦波的波形6 ㈡用放大器放大振幅还原后的波形7 六．电路板的制作7 ㈠画图 7 ㈡元器件清单8 ㈢实物焊接8 七．电路的调试8 ㈠电路连接8 ㈡波形测量8 ㈢数据的记录8 八．总结 9 ㈠设计过程中遇到的问题9 ㈡心得体会10 正弦函数发生器一．设计要求1.用运算放大器产生一个1000HZ 的正弦波信号。2.将此正弦波转换为方波。3.再将此方波转换为正弦波。4.限用一片 LM324 和电阻、电容。二．总体设计总体设计大体上可分为四个模块：1.用振荡电路产生1000HZ 的正弦波信号；2.用一个过零比较器把正弦波变为方波；3.用 RC 滤波电路从方波中滤出正弦波；4.检测波形用放大器还原振幅。三．设计方案㈠用运算放大器产生1000HZ 的正弦信号用 RC 和一个运放组成文氏电桥振荡电路，调节RC 选频电路来产生1000HZ 的正弦波。㈡ 将正弦波转换为方波用一个运放接成过零比较器就可以把正弦波转换为方波。但会存在少许误差。振荡电路产生正弦波转换为方波转换为正弦波放大还原正弦波过零比较器滤波电路同向放大器㈢将方波转换为正弦波用电阻和电容组成RC 滤波电路，选择合适的数据参数就能实现把方波变为正弦波。㈣还原波形用一个同相放大器把波形的幅度放大还原。四．设计步骤及参数的确定㈠用运算放大器产生1000HZ 的正弦信号用电阻、电容、二极管和一个运放组成文氏电桥振荡电路，电路图如下。参数选择中最重要的是R6 和 C2 的值选择，因为它们是选频电路。f=1/2 Π RC 。f=1000HZ，所以可以确定RC的值。㈡正弦波转换为方波用一个运放接成过零比较器如下图，通向端接信号输入，反向端接地。只要输入信号电压大于或小于零，信号就发生跳变，可以把正弦波转换为方波。㈢方波转换为正弦波用电阻和电容接成RC 滤波电路。在R2 和 C3 过后的节点处波形是三角波，最后输出是正弦波。㈣还原波形1.在 RC...
