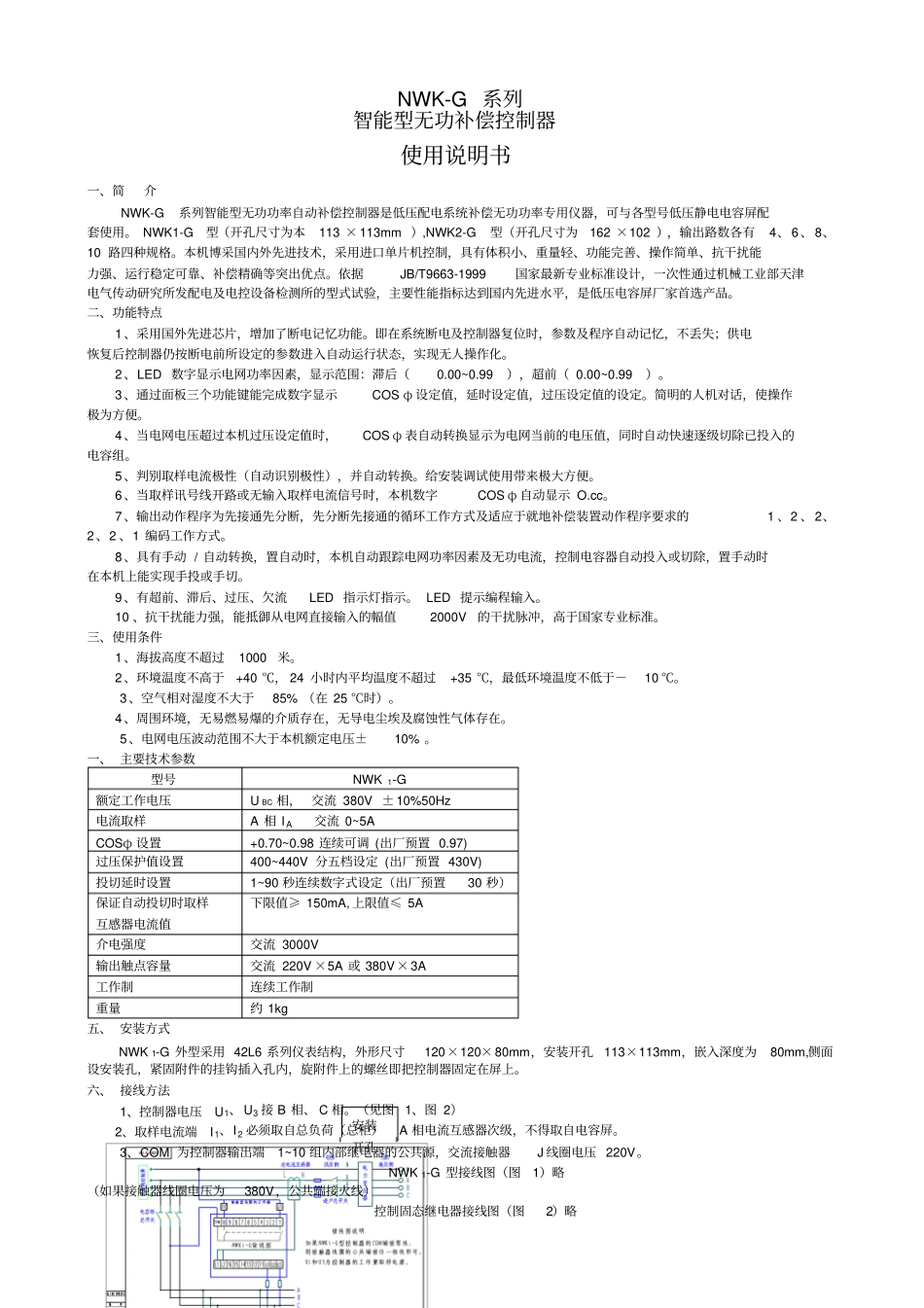

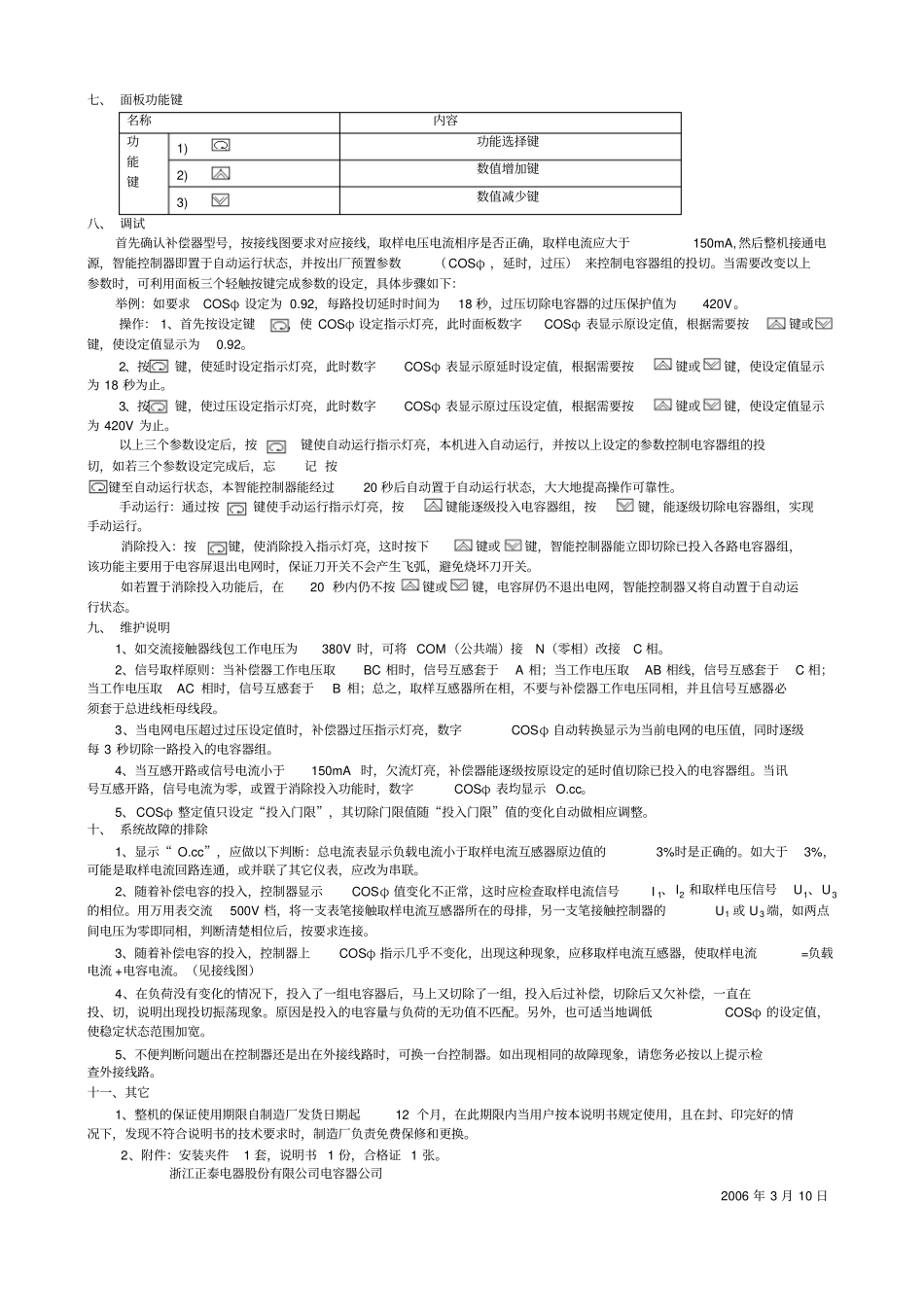

NWK-G 系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。 NWK1-G型（开孔尺寸为本113 × 113mm ）,NWK2-G型（开孔尺寸为162 ×102 ），输出路数各有4、 6、 8、10 路四种规格。本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。二、功能特点1、采用国外先进芯片，增加了断电记忆功能。即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。2、LED 数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（ 0.00~0.99）。3、通过面板三个功能键能完成数字显示COS φ 设定值，延时设定值，过压设定值的设定。简明的人机对话，使操作极为方便。4、当电网电压超过本机过压设定值时，COS φ 表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。5、判别取样电流极性（自动识别极性），并自动转换。给安装调试使用带来极大方便。6、当取样讯号线开路或无输入取样电流信号时，本机数字COS φ 自动显示 O.cc。7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1 、2 、 2、2、2 、1 编码工作方式。8、具有手动 / 自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。9、有超前、滞后、过压、欠流LED 指示灯指示。 LED 提示编程输入。10 、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。三、使用条件1、海拔高度不超过1000米。2、环境温度不高于+40 ℃， 24 小时内平均温度不超过+35 ℃，最低环境温度不低于－10 ℃。3、空气相对湿度不大于85% （在 25 ℃时）。4、周围环境，无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。5、电网电压波动范围不大于本机额定电压±10% 。一、 主要技术参数型号NWK 1-G 额定工作电压U BC 相， 交流 380V ± 10%50Hz 电流取样A...
