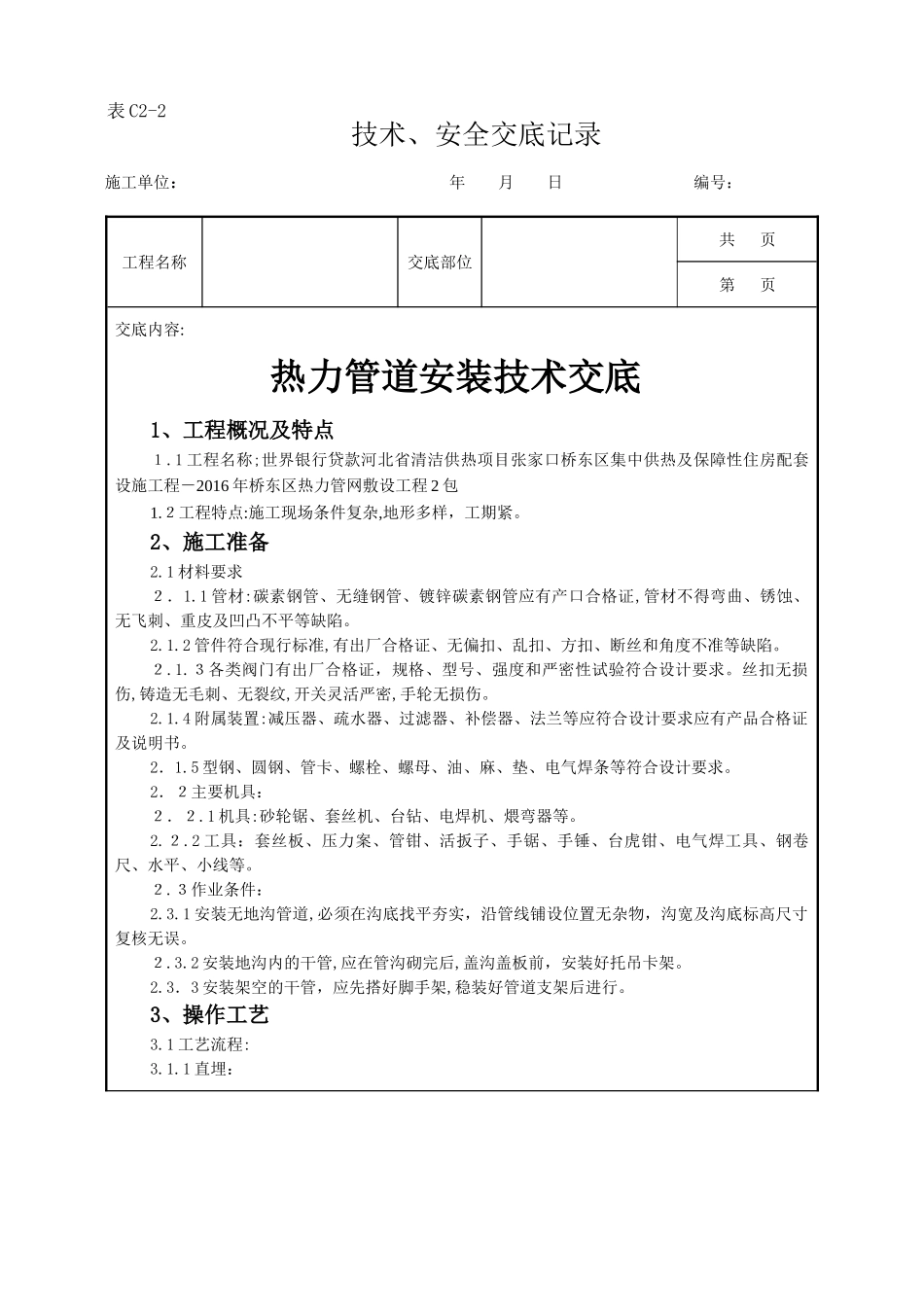

表C2-2技术、安全交底记录施工单位：年月日编号：工程名称交底部位共页第页交底内容:热力管道安装技术交底1、工程概况及特点１.1工程名称;世界银行贷款河北省清洁供热项目张家口桥东区集中供热及保障性住房配套设施工程－2016年桥东区热力管网敷设工程2包1.２工程特点:施工现场条件复杂,地形多样，工期紧。2、施工准备2.1材料要求２．1.1管材:碳素钢管、无缝钢管、镀锌碳素钢管应有产口合格证,管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。2.1.2管件符合现行标准,有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。２.1.３各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤,铸造无毛刺、无裂纹,开关灵活严密,手轮无损伤。2.1.4附属装置:减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。2．1.5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。2．２主要机具：２．２.1机具:砂轮锯、套丝机、台钻、电焊机、煨弯器等。2.２.2工具：套丝板、压力案、管钳、活扳子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。２.３作业条件：2.3.1安装无地沟管道,必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。２.3.2安装地沟内的干管,应在管沟砌完后,盖沟盖板前，安装好托吊卡架。2.3．3安装架空的干管，应先搭好脚手架,稳装好管道支架后进行。3、操作工艺3.1工艺流程:3.1.1直埋：表C2-2技术、安全交底记录施工单位：年月日编号：工程名称交底部位共页第页交底内容:3.1.2管沟:放线定位→挖土方→砌管沟→卡架制安装→管道安装→补偿器安装→水压试验→防腐保温→盖沟盖板→回填土3．１．3架设：放线定位→卡架安装→管道安装→补偿器安装→水压试验→防腐保温3．2直埋管道安装:3．2.1根据设计图纸的位置，进行测量,打桩、放线、挖土、地沟垫层处理等。3.2．２为便于管道安装,挖沟时应将挖出来的土堆放在沟边一侧,土堆底边应与沟边保持0.6~1m的距离，沟底要求找平夯实，以防止管道弯曲受力不均。3.2．３管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时,应将损伤部位放在上面,并做好标记,便于统一修理。表C2-2技术、安全交底记录施工单位：年月日编号：工程名称交底部位共页第页交底内容:3．２.4管道应先在沟边进行分段焊接,每段长度在２5～３５m范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端,用撬杠将管段移至沟边,放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避免管道弯曲,拉绳不得少于两条,沟内不得站人。3.2.５沟内管道焊接,连接前必须清理管腔,找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。３.2.6阀门、配件、补偿器支架等,应在施工前按施工要求预先放在沟边沿线，并在试压前安装完毕。3．2.7管道水压试验,应按设计要求和规范规定,办理隐检试压手续，把水泄净。3．２.8管道防腐，应预先集中处理，管道两端留出焊口的距离，焊口处的防腐在试压完后再处理。3．２．９回填土时要在保温管四周填100mm细砂,再填3０0mm素土,用人工分层夯实。管道穿越马路处埋深少于80０ｍｍ时，应做简易管沟，加盖混凝土盖板,沟内填砂处理。3．3地沟管道安装:３.3．1在不通行地沟安装管道时，应在土建垫层完毕后立即进行安装。3.3.２土建打好垫层后，按图纸标高进行复查并在垫层上弹出地沟的中心线，按规定间距安放支座及滑动支架。３.3．3管道应先在沟边分段连接,管道放在支座上时,用水平尺找平找正。安装在滑动支架上时,要在补偿器拉伸并找正位置后才能焊接。3.3.4通行地沟的管道应安装在地沟的一侧或两侧,支架应采用型钢,支架的间距要求见表3.３.4。管道的坡度应按设计规定确定。支架最大间距表3．3.4管径（mｍ)１5202532405070８01０0125150２０0间距不保温（m）2.５2．53.０3.０3.53.54．5４.55．0５.５５.56．0保温(ｍ）2．02.02.５２.53.０3.54.04.04．5５.05.55．53.3.5支架安装要平直牢固，同一地沟内有几层管道时，安装顺序应从最下面一层开始,再安装上面的管道，为了便于焊...
