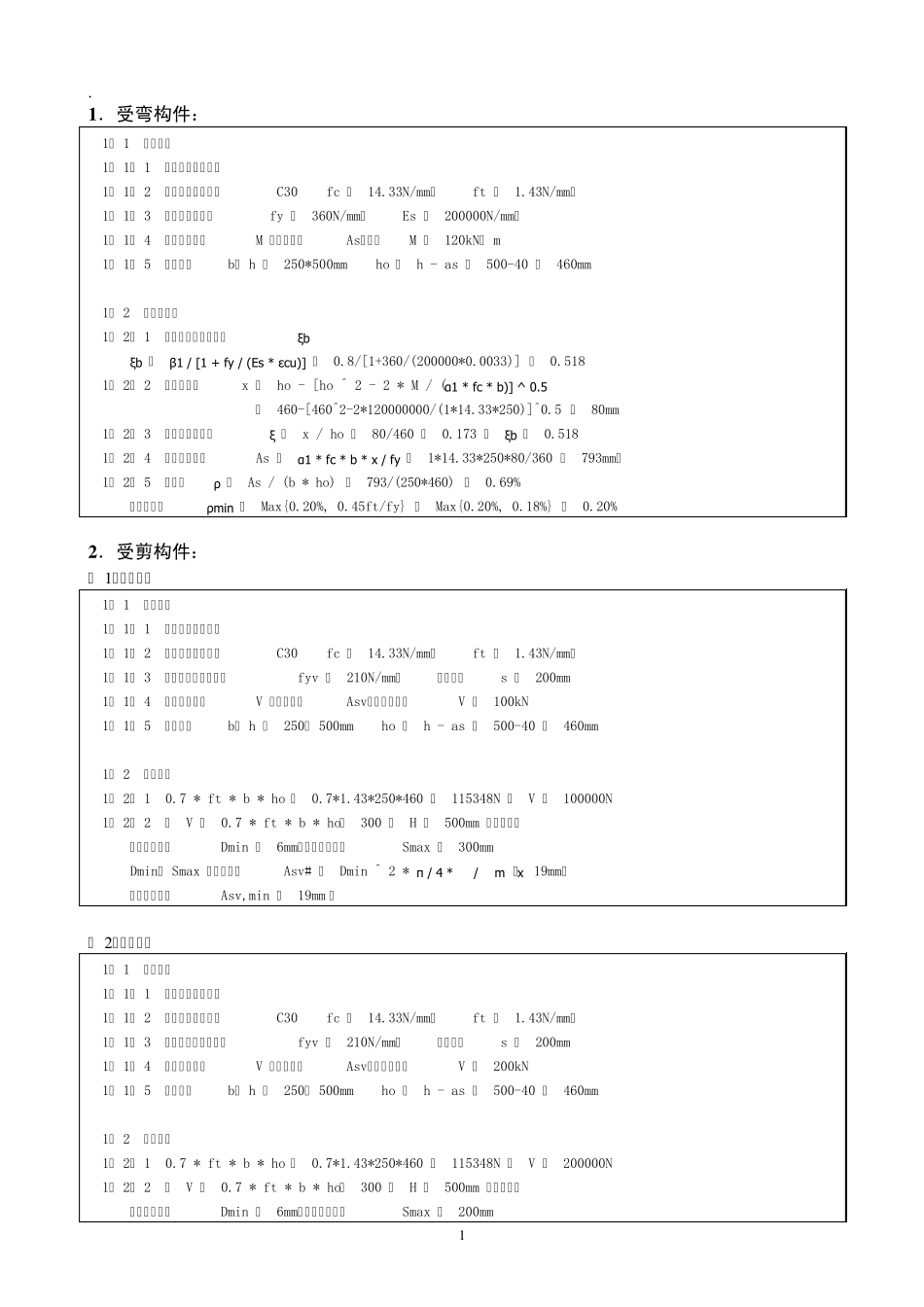

1 . 1．受弯构件： 1． 1 基本资料 1． 1． 1 工程名称：工程一 1． 1． 2 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm 1． 1． 3 钢筋强度设计值 fy ＝ 360N/mm Es ＝ 200000N/mm 1． 1． 4 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 120kN· m 1． 1． 5 截面尺寸 b× h ＝ 250*500mm ho ＝ h - as ＝ 500-40 ＝ 460mm 1． 2 计算结果： 1． 2． 1 相对界限受压区高度 ξb ξb ＝ β1 / [1 + fy / (Es * εcu)] ＝ 0.8/[1+360/(200000*0.0033)] ＝ 0.518 1． 2． 2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * M / (α1 * fc * b)] ^ 0.5 ＝ 460-[460^2-2*120000000/(1*14.33*250)]^0.5 ＝ 80mm 1． 2． 3 相对受压区高度 ξ ＝ x / ho ＝ 80/460 ＝ 0.173 ≤ ξb ＝ 0.518 1． 2． 4 纵向受拉钢筋 As ＝ α1 * fc * b * x / fy ＝ 1*14.33*250*80/360 ＝ 793mm 1． 2． 5 配筋率 ρ ＝ As / (b * ho) ＝ 793/(250*460) ＝ 0.69% 最小配筋率 ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.18%} ＝ 0.20% 2．受剪构件： （ 1 ）构造配筋 1． 1 基本资料 1． 1． 1 工程名称：工程一 1． 1． 2 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm 1． 1． 3 箍筋抗拉强度设计值 fyv ＝ 210N/mm 箍筋间距 s ＝ 200mm 1． 1． 4 由剪力设计值 V 求箍筋面积 Asv，剪力设计值 V ＝ 100kN 1． 1． 5 截面尺寸 b× h ＝ 250× 500mm ho ＝ h - as ＝ 500-40 ＝ 460mm 1． 2 计算结果 1． 2． 1 0.7 * ft * b * ho ＝ 0.7*1.43*250*460 ＝ 115348N ≥ V ＝ 100000N 1． 2． 2 当 V ≤ 0.7 * ft * b * ho、 300 ＜ H ≤ 500mm 构造要求： 箍筋最小直径 Dmin ＝ 6mm，箍筋最大间距 Smax ＝ 300mm Dmin、 Smax 的配箍面积 Asv# ＝ Dmin ^ 2 * π / 4 * S / Smax ＝ 19mm 最小配箍面积 Asv,min ＝ 19mm  （ 2 ）计算配筋 1． 1 基本资料 1． 1． 1 工程名称：工程一 1． 1． 2 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm 1． 1． 3 箍筋抗拉强度设计值 fyv ＝ 210N/m...
