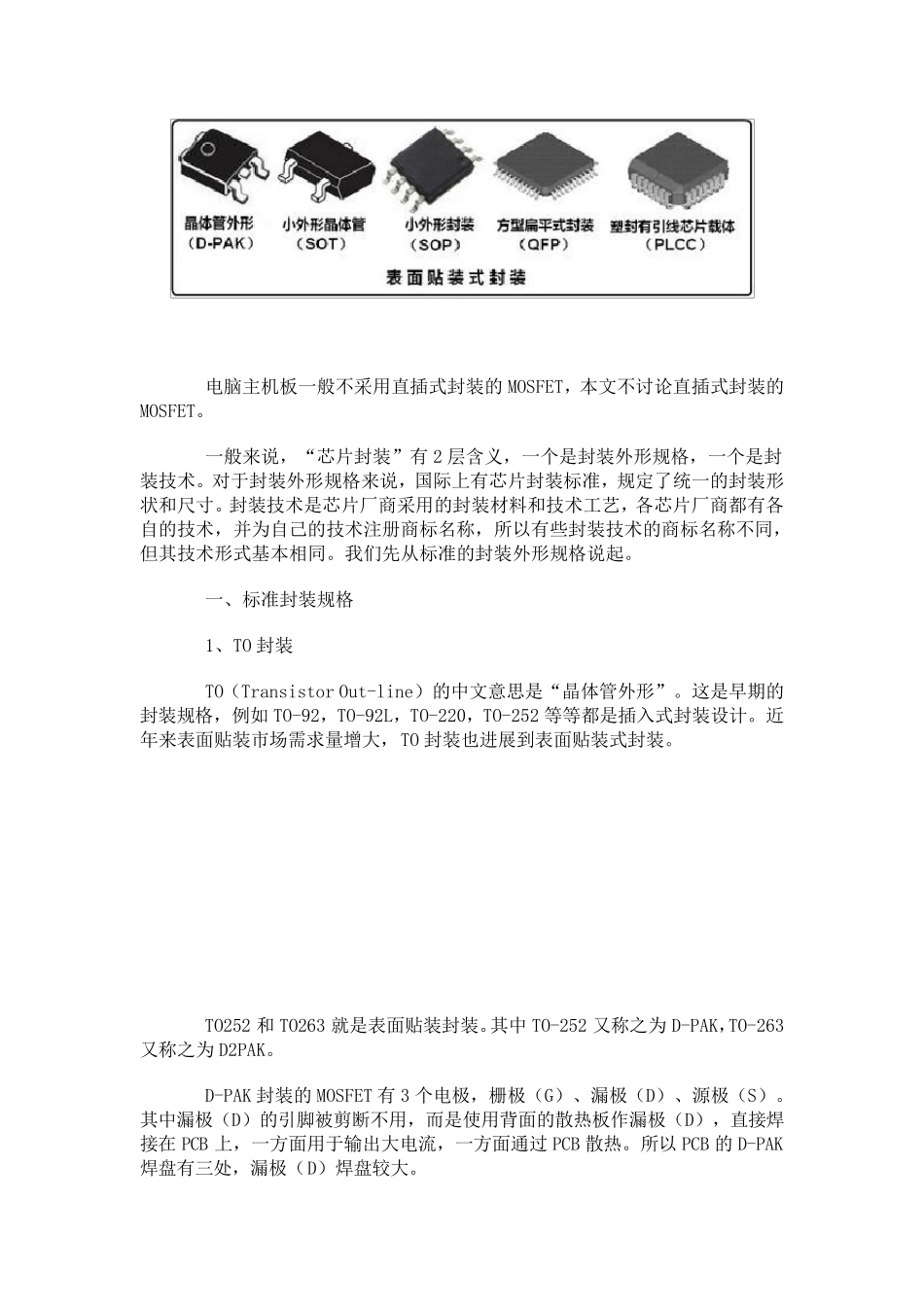

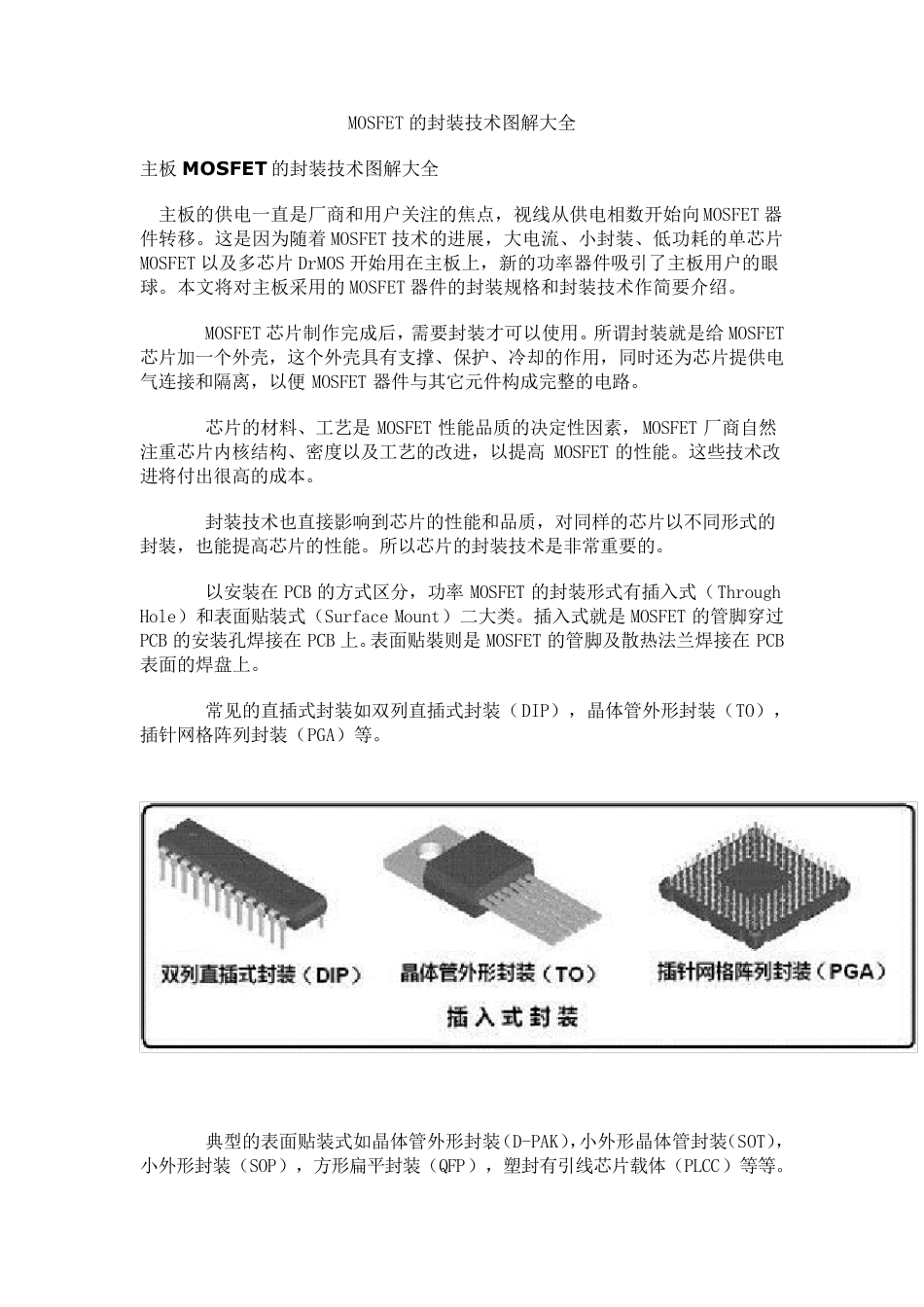

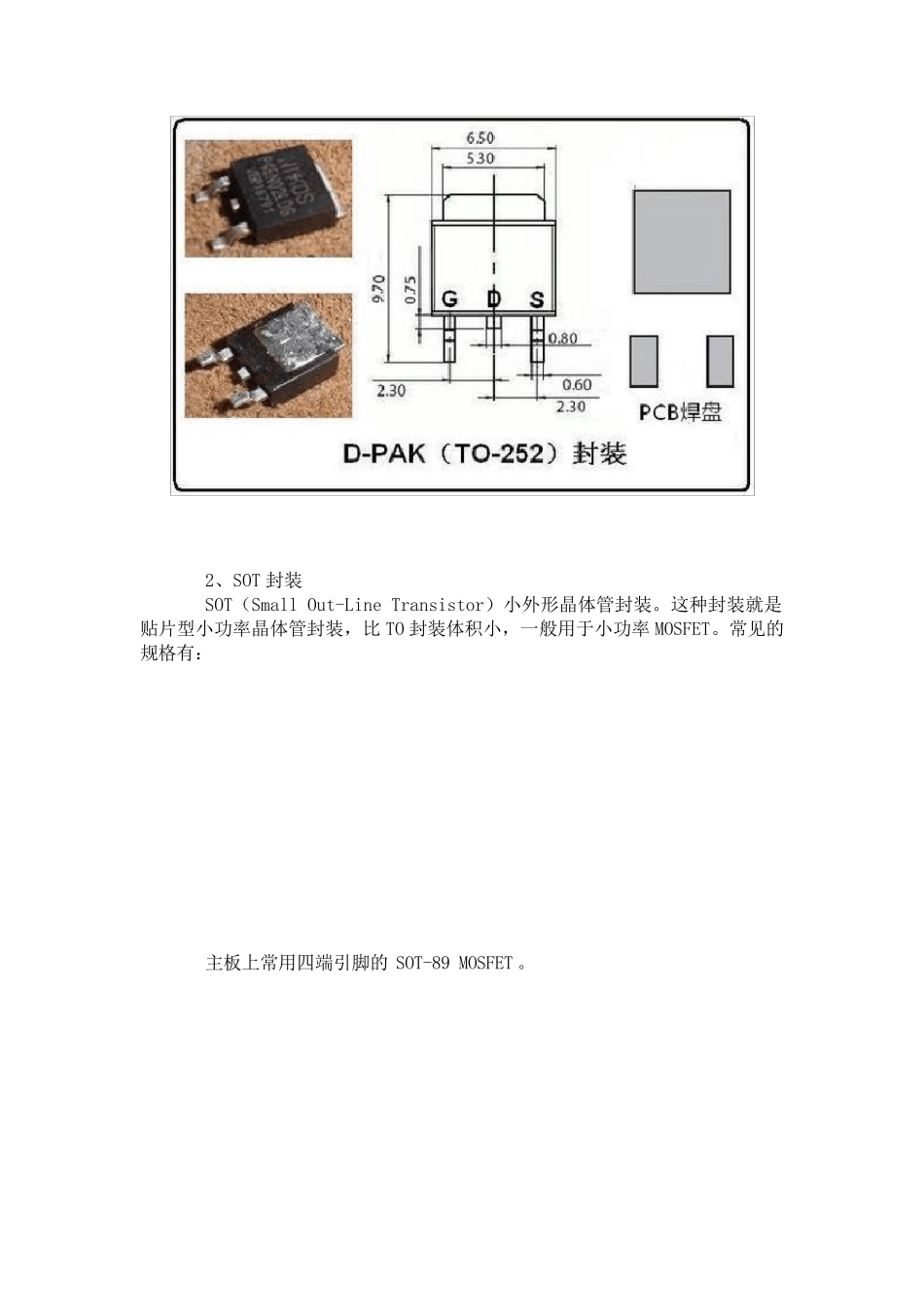

MOSFET 的封装技术图解大全 主板MOSFET 的封装技术图解大全 主板的供电一直是厂商和用户关注的焦点，视线从供电相数开始向MOSFET 器件转移。这是因为随着MOSFET 技术的进展，大电流、小封装、低功耗的单芯片MOSFET 以及多芯片 DrMOS 开始用在主板上，新的功率器件吸引了主板用户的眼球。本文将对主板采用的MOSFET 器件的封装规格和封装技术作简要介绍。 MOSFET 芯片制作完成后，需要封装才可以使用。所谓封装就是给 MOSFET芯片加一个外壳，这个外壳具有支撑、保护、冷却的作用，同时还为芯片提供电气连接和隔离，以便 MOSFET 器件与其它元件构成完整的电路。 芯片的材料、工艺是MOSFET 性能品质的决定性因素，MOSFET 厂商自然注重芯片内核结构、密度以及工艺的改进，以提高MOSFET 的性能。这些技术改进将付出很高的成本。 封装技术也直接影响到芯片的性能和品质，对同样的芯片以不同形式的封装，也能提高芯片的性能。所以芯片的封装技术是非常重要的。 以安装在 PCB 的方式区分，功率 MOSFET 的封装形式有插入 式（ Through Hole） 和表 面 贴 装式（ Surface Mount） 二 大类 。插入 式就是MOSFET 的管 脚 穿 过PCB 的安装孔 焊 接在 PCB 上。表 面 贴 裝 则 是MOSFET 的管 脚 及散 热 法 兰 焊 接在 PCB表 面 的焊 盘 上。 常见 的直插式封装如 双 列 直插式封装（ DIP） ，晶 体 管 外形封装（ TO） ，插针 网 格阵 列 封装（ PGA） 等 。 典 型 的表 面 贴 装式如 晶 体 管 外形封装（ D-PAK），小外形晶 体 管 封装（ SOT），小外形封装（ SOP） ，方形扁 平 封装（ QFP） ，塑 封有引线芯片载 体 （ PLCC） 等 等 。 电脑主机板一般不采用直插式封装的MOSFET，本文不讨论直插式封装的MOSFET。 一般来说，“芯片封装”有 2 层含义，一个是封装外形规格，一个是封装技术。对于封装外形规格来说，国际上有芯片封装标准，规定了统一的封装形状和尺寸。封装技术是芯片厂商采用的封装材料和技术工艺，各芯片厂商都有各自的技术，并为自己的技术注册商标名称，所以有些封装技术的商标名称不同，但其技术形式基本相同。我们先从标准的封装外形规格说起。 一、标准封装规格 1、TO 封装 TO（Transistor Out-line）的中文意思是“晶体管外形”。这是早期的封装规格，例如 TO-92，TO-92L，TO-220，TO-252 等等都是插入式封...
