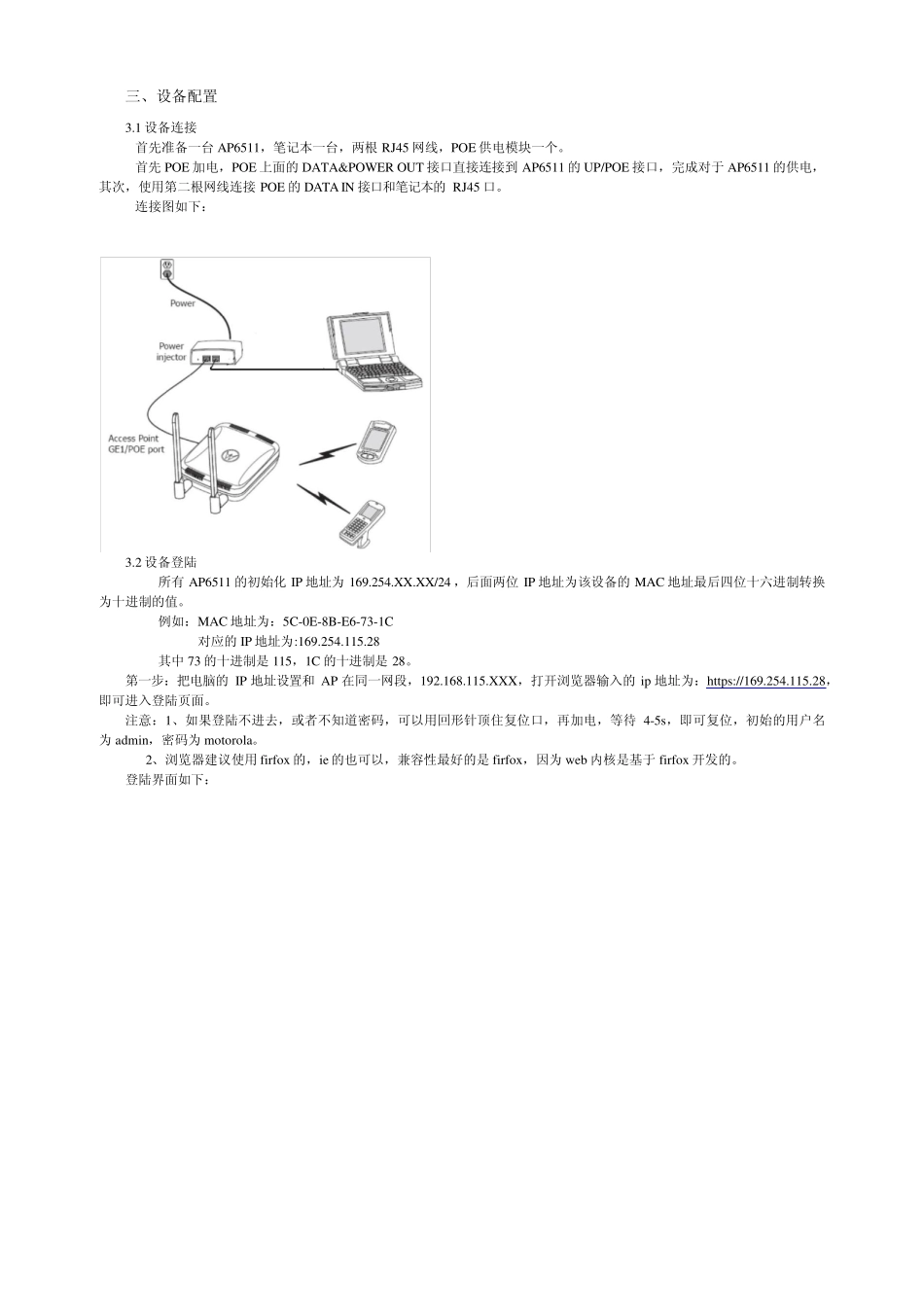

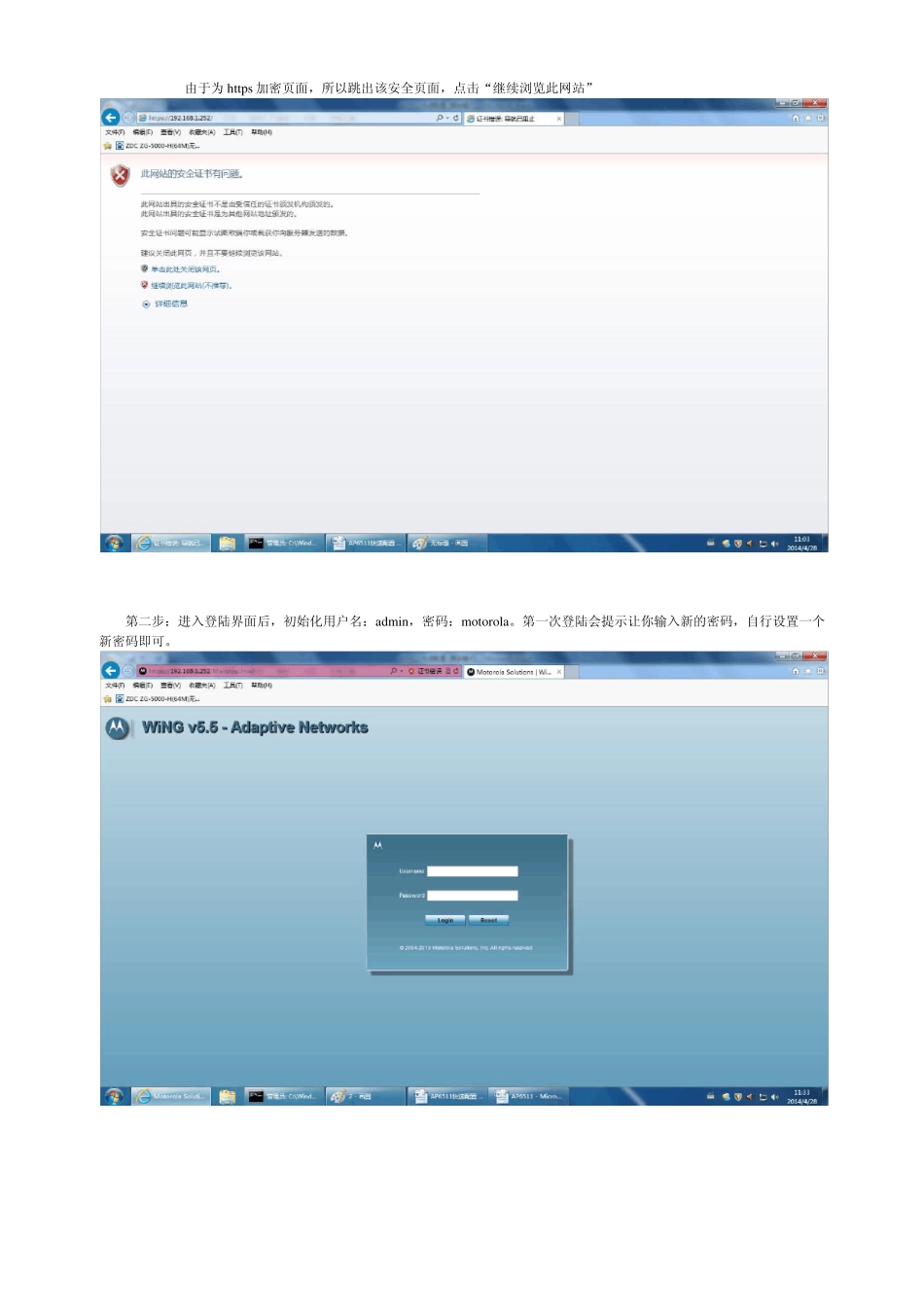

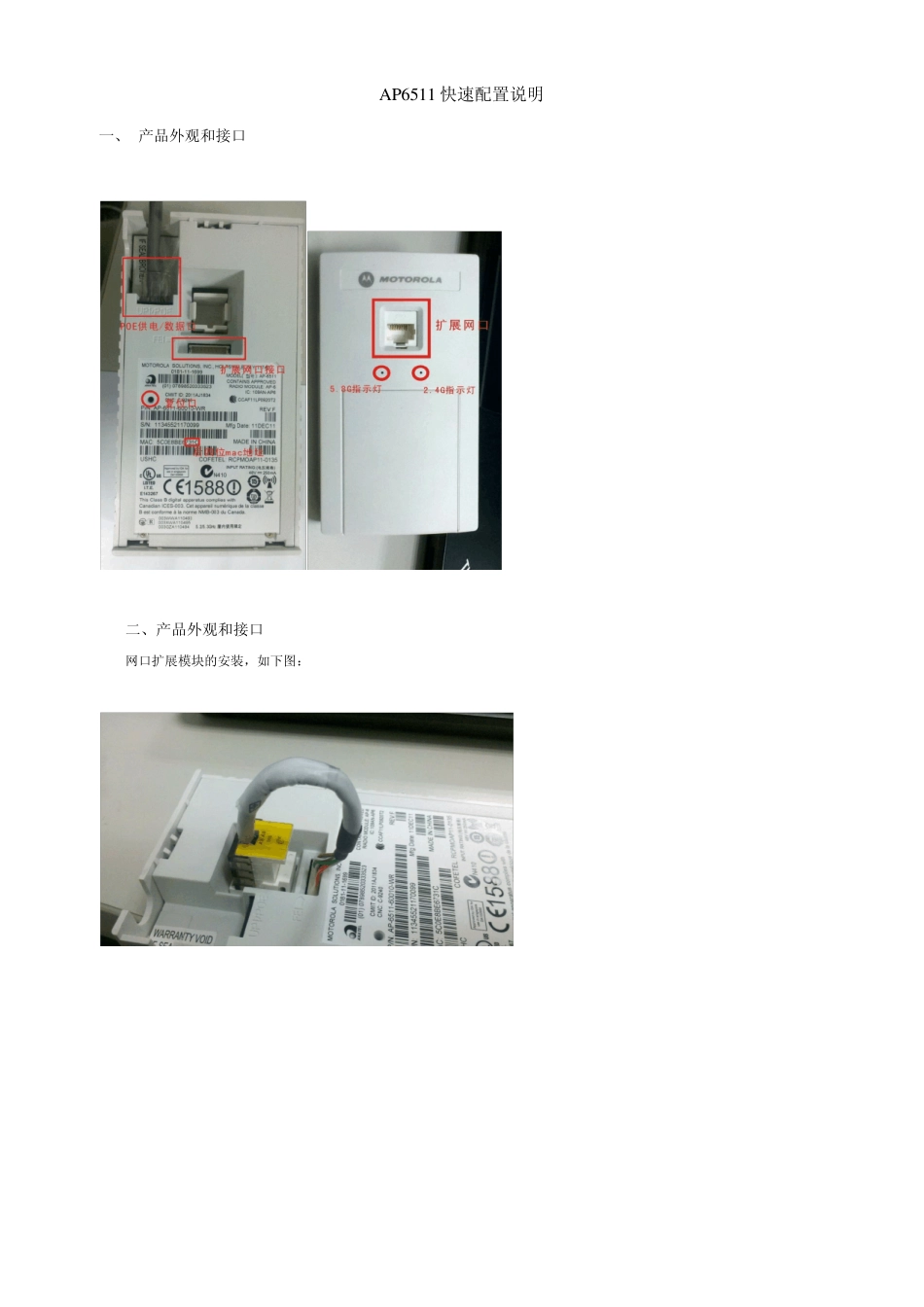

AP6511 快速配置说明 一、 产品外观和接口 二、产品外观和接口 网口扩展模块的安装，如下图： 三、设备配置 3.1 设备连接 首先准备一台 AP6511，笔记本一台，两根 RJ45 网线，POE 供电模块一个。 首先 POE 加电，POE 上面的 DATA&POWER OUT 接口直接连接到 AP6511 的 UP/POE 接口，完成对于 AP6511 的供电，其次，使用第二根网线连接 POE 的 DATA IN 接口和笔记本的 RJ45 口。 连接图如下： 3.2 设备登陆 所有 AP6511 的初始化 IP 地址为 169.254.XX.XX/24 ，后面两位 IP 地址为该设备的 MAC 地址最后四位十六进制转换为十进制的值。 例如：MAC 地址为：5C-0E-8B-E6-73-1C 对应的 IP 地址为:169.254.115.28 其中 73 的十进制是 115，1C 的十进制是 28。 第一步：把电脑的 IP 地址设置和 AP 在同一网段，192.168.115.XXX，打开浏览器输入的 ip 地址为：https://169.254.115.28，即可进入登陆页面。 注意：1、如果登陆不进去，或者不知道密码，可以用回形针顶住复位口，再加电，等待 4-5s，即可复位，初始的用户名为 admin，密码为 motorola。 2、浏览器建议使用 firfox的，ie 的也可以，兼容性最好的是 firfox，因为 web 内核是基于 firfox开发的。 登陆界面如下： 由于为https 加密页面，所以跳出该安全页面，点击“继续浏览此网站” 第二步：进入登陆界面后，初始化用户名：admin，密码：motorola。第一次登陆会提示让你输入新的密码，自行设置一个新密码即可。 第三步：登陆后，进入管理配置界面，一般第一次登陆会自动跳出快速配置界面。如果没有跳出快速配置界面，可以通过点击 cofiguration，在该界面的 Intia Setup Wizard 按键，进入到初始化的界面。 第四步：在快速配置界面，点击 start wizard 按键，开始第一步快速配置 进入快速配置页面，点击“Adv anced Setu p”进入高级设置 继续点击nex t。 此项配置是用来选择 AP 的模式，v irtu al controller AP 为控制器模式，可以作为管理控制器；standalone 为独立模式（胖模式）独立工作不能做管理；adopted tocontroller 为瘦 AP 模式，此项不用选择，一般都是由 AC 统一配置。一般可以选择控制器模式和独立模式两种，选择独立模式（胖模式）（Standalone AP），继续点击nex t。 选择AP 连接模式，rou ter mode 路由模式和birdge mode 桥接模式。如果前端没有 ...
