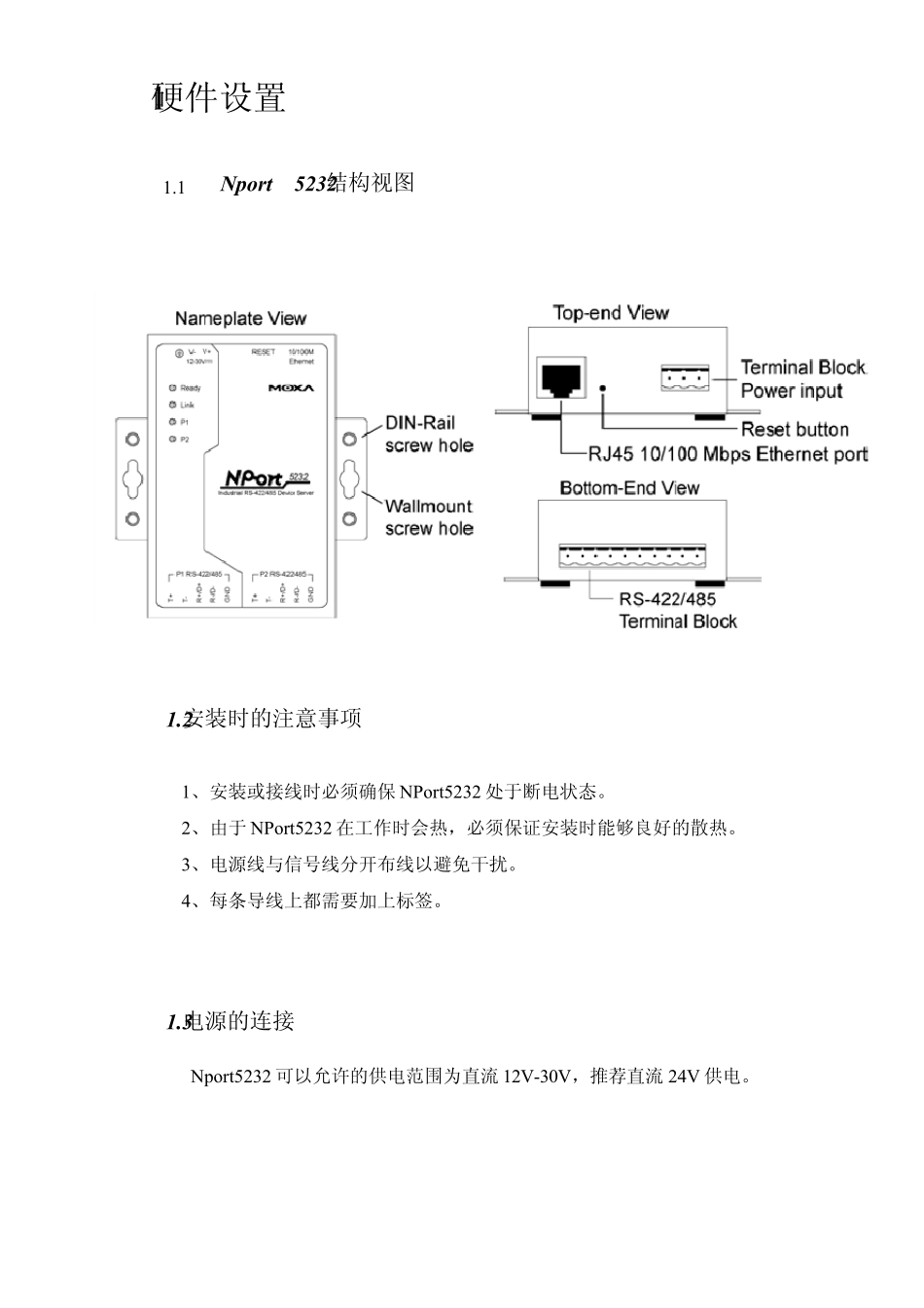

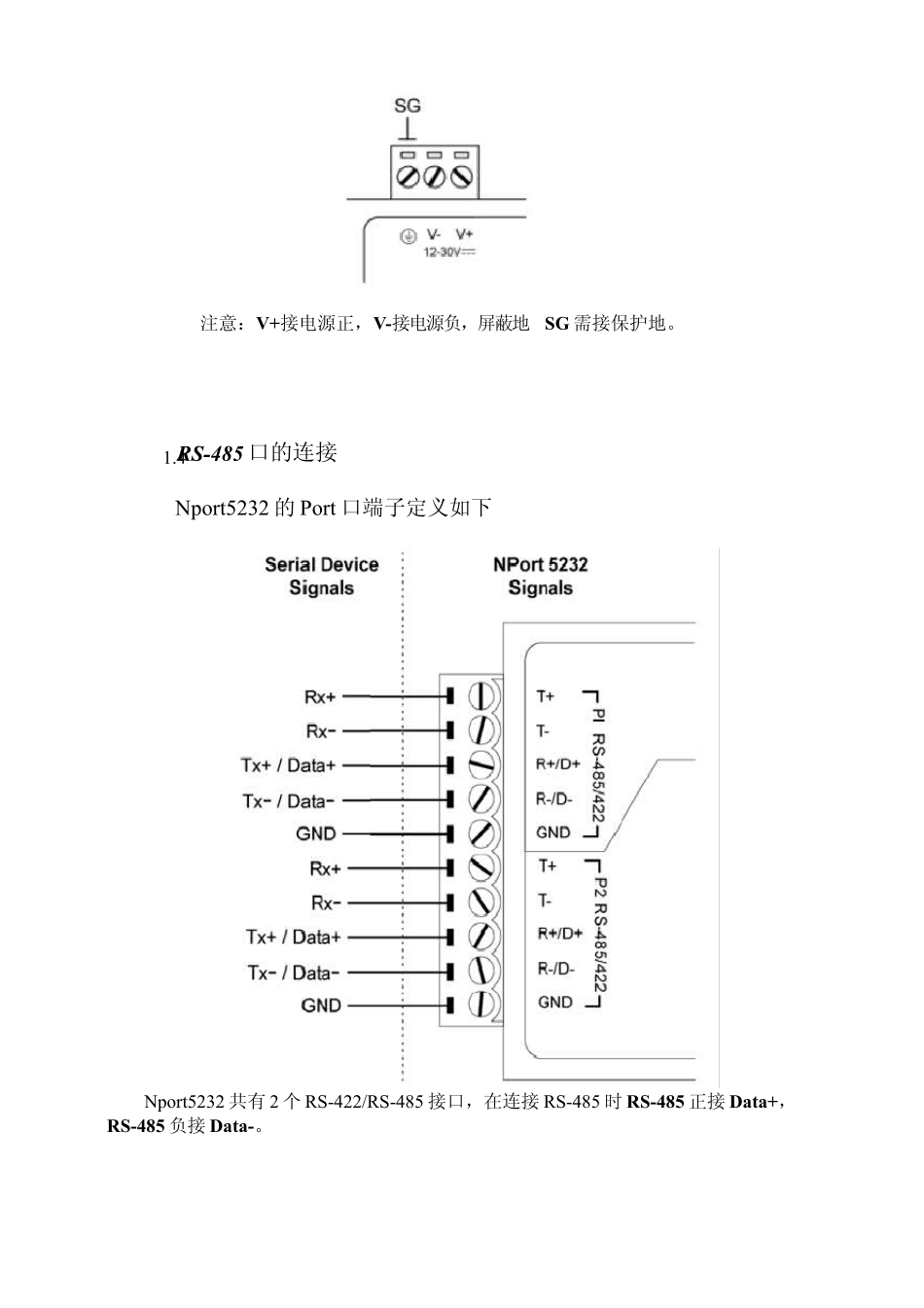

MOXA 串口设备服务器 NPort 52 3 2 注意事项 1 硬件设置 1.1 Nport 5232结构视图 1.2 安装时的注意事项 1、安装或接线时必须确保 NPort5232 处于断电状态。 2、由于 NPort5232 在工作时会热，必须保证安装时能够良好的散热。 3、电源线与信号线分开布线以避免干扰。 4、每条导线上都需要加上标签。 1.3 电源的连接 Nport5232 可以允许的供电范围为直流 12V-30V，推荐直流 24V 供电。 注意：V+接电源正，V-接电源负，屏蔽地 SG 需接保护地。 1.4 RS-48 5 口的连接 Nport5232 的 Port口端子定义如下 Nport5232 共有 2 个 RS-422/RS-485 接口，在连接 RS-485 时 RS-485 正接 Data+， RS-485 负接 Data-。 1 .5 与卡件机笼的连接 RS-485 总线一端连接串口服务器的一个 Port口，另一端连接 ECS-100 机笼，机笼 后面的 PAT 口即机笼 RS-485 总线的出线口，连接的示意图如下：指示灯状态：特别注意： RS-485 的连接线必须使用特性阻抗为 120 欧的双绞线，且必须在串口服务器的 Data+与Data-的两个端子之间并联一个 120 欧的匹配电阻。 卡件跳线的设置，FW356 、FW372H 、FW352H 卡有都有四个与 RS-485 有关的跳线，其中两个用来选择工作在终端模式还是普通模式，当卡件为机笼里 IO 槽位最大的 HART 通讯卡（即面向机笼时最靠右的一块 HART 通讯卡），此卡件必须被设置成终端模式，而其他卡件必须被设置成普通模式。 另外两个跳线用来选择RS-485 出线的方式为机笼出线还是端子板出线，不推荐端子板出线，因此该跳线应设置成机笼出线模式。具体的跳线设置方法可以查阅用户使用说明书。下排 1.6 指示灯指示灯指示灯颜色表示的含义Ready红常亮：模块正在启动闪烁：检测到 IP 地址冲突，或者 DHCP 与BOOTP 服务器没有正确回应绿常亮：模块已上电且功能正常闪烁：模块被定位灭没有供电或供电异常Ethernet橙10M 以太网连接绿100M 以太网连接灭网络未被连接P1，P2橙串口正在接收数据绿串口正在发送数据灭串口上没有收发数据 2 Nport 串口设备服务器的配置 可以通过telnet、http、consolo、windowns 下的 NPort Administrator Suit软件进行配置， 其中NPort Administrator Suit软件可以进行 COM 口映射，一般使用这种方法来进行配置。 2 .1 串口设备服务器的基本设置安装完成后打开目录运行“Nport AdministratorSuit”后进入以下的界面：上方...
