MPU6050部分中文资料VIP免费

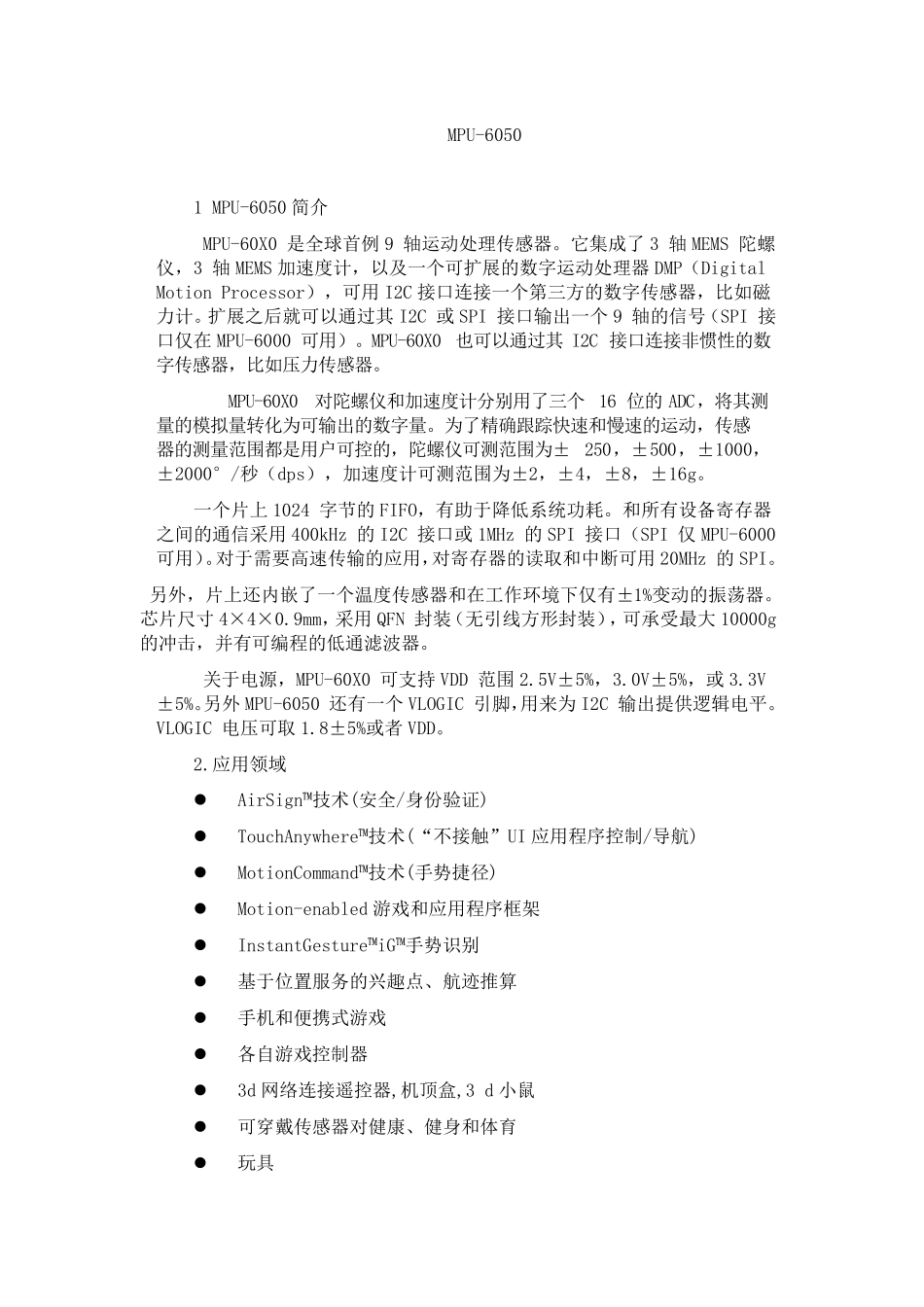

MPU6050部分中文资料_第1页
1/16

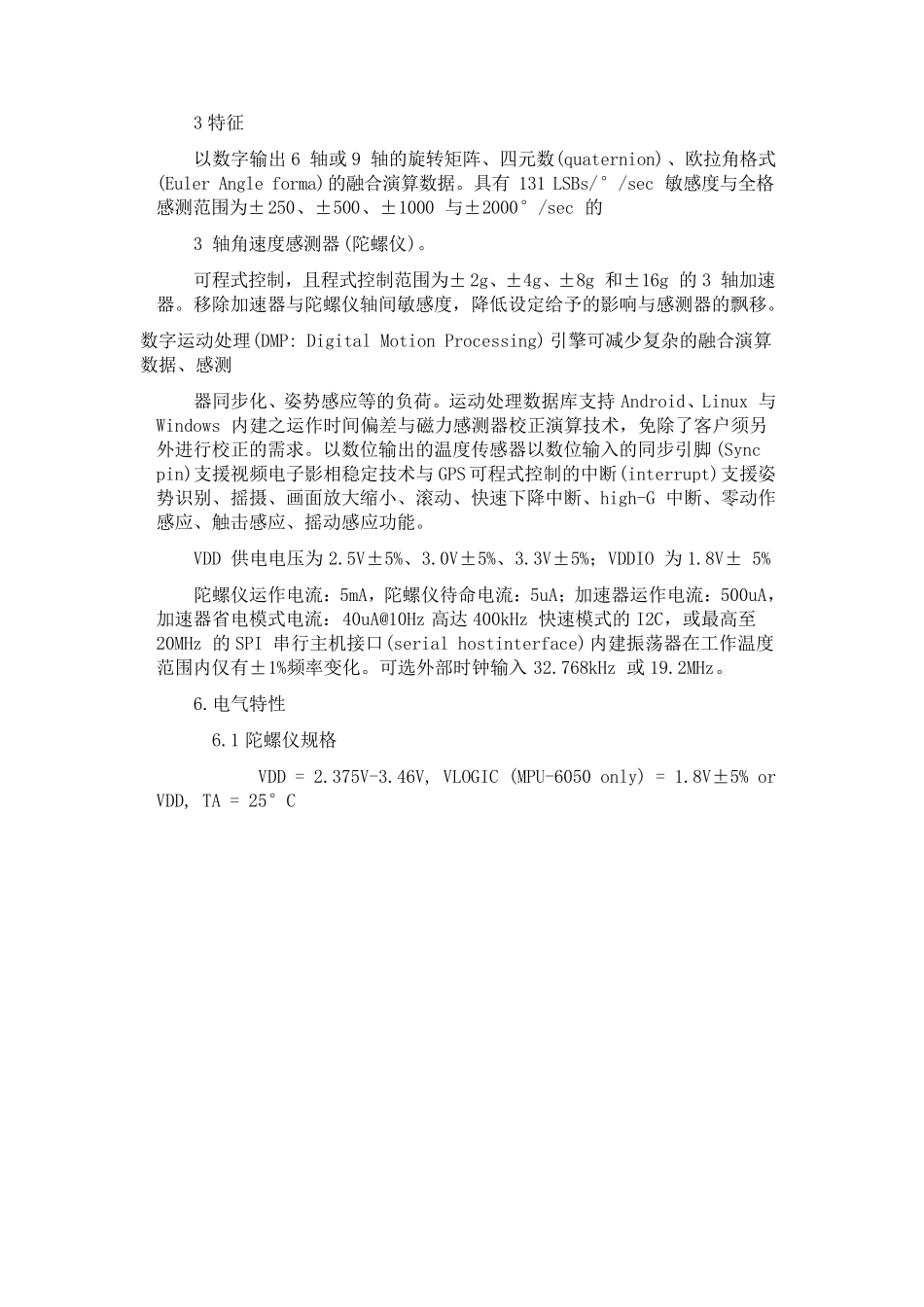

MPU6050部分中文资料_第2页
2/16

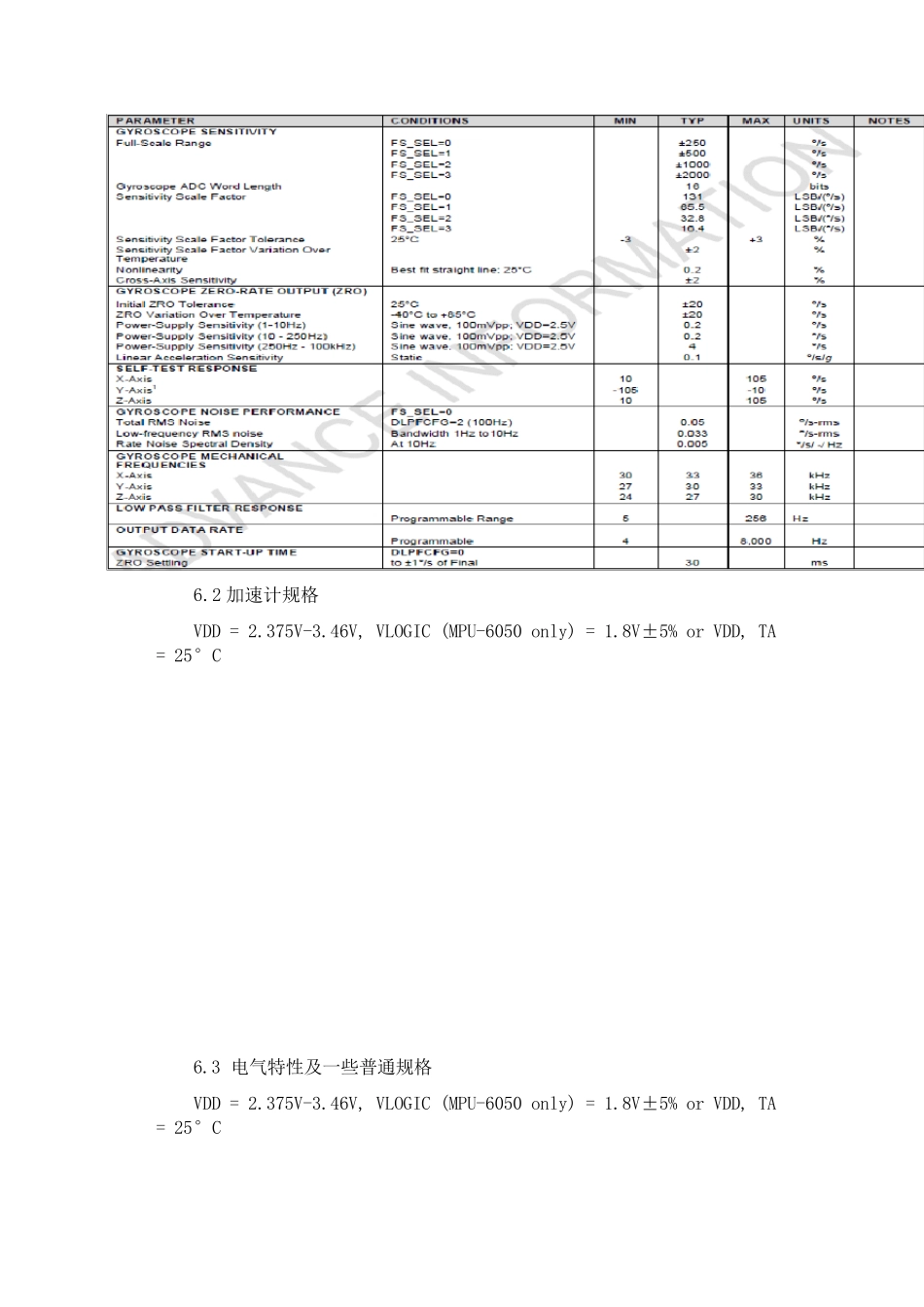

MPU6050部分中文资料_第3页
3/16
MPU-6050 1 MPU-6050 简介 MPU-60X0 是全球首例9 轴运动处理传感器。它集成了3 轴MEMS 陀螺仪,3 轴MEMS 加速度计,以及一个可扩展的数字运动处理器DMP(Digital Motion Processor),可用I2C 接口连接一个第三方的数字传感器,比如磁力计。扩展之后就可以通过其I2C 或SPI 接口输出一个9 轴的信号(SPI 接口仅在MPU-6000 可用)。MPU-60X0 也可以通过其I2C 接口连接非惯性的数字传感器,比如压力传感器。 MPU-60X0 对陀螺仪和加速度计分别用了三个16 位的ADC,将其测量的模拟量转化为可输出的数字量。为了精确跟踪快速和慢速的运动,传感器的测量范围都是用户可控的,陀螺仪可测范围为± 250,±500,±1000,±2000°/秒(dps),加速度计可测范围为±2,±4,±8,±16g。 一个片上 1024 字节的FIFO,有助于降低系统功耗。和所有设备寄存器之间的通信采用400kHz 的I2C 接口或1MHz 的SPI 接口(SPI 仅MPU-6000 可用)。对于需要高速传输的应用,对寄存器的读取和中断可用20MHz 的SPI。 另外,片上还内嵌了一个温度传感器和在工作环境下仅有±1%变动的振荡器。芯片尺寸4×4×0.9mm,采用QFN 封装(无引线方形封装),可承受最大10000g 的冲击,并有可编程的低通滤波器。 关于电源,MPU-60X0 可支持VDD 范围2.5V±5%,3.0V±5%,或3.3V±5%。另外 MPU-6050 还有一个VLOGIC 引脚,用来为I2C 输出提供逻辑电平。VLOGIC 电压可取 1.8±5%或者VDD。 2.应用领域  AirSign™技术(安全/身份验证)  TouchAnywhere™技术(“不接触”UI 应用程序控制/导航)  MotionCommand™技术(手势捷径)  Motion-enabled 游戏和应用程序框架  InstantGesture™iG™手势识别  基于位置服务的兴趣点、航迹推算  手机和便携式游戏  各自游戏控制器  3d 网络连接遥控器,机顶盒,3 d 小鼠  可穿戴传感器对健康、健身和体育  玩具 3 特征 以数字输出6 轴或9 轴的旋转矩阵、四元数(quaternion)、欧拉角格式(Euler Angle forma)的融合演算数据。具有131 LSBs/°/sec 敏感度与全格感测范围为±250、±500、±1000 与±2000°/sec 的 3 轴角速度感测器(陀螺仪)。 可程式控制,且程式控制范围为± 2g、±4g、±8g 和±16g 的3 轴加速器。移除加速器与陀螺仪轴间敏感度,降低设定给予的影响与感测器的飘移。 数字运动处理(DMP: Digital Motion Processing) 引...
