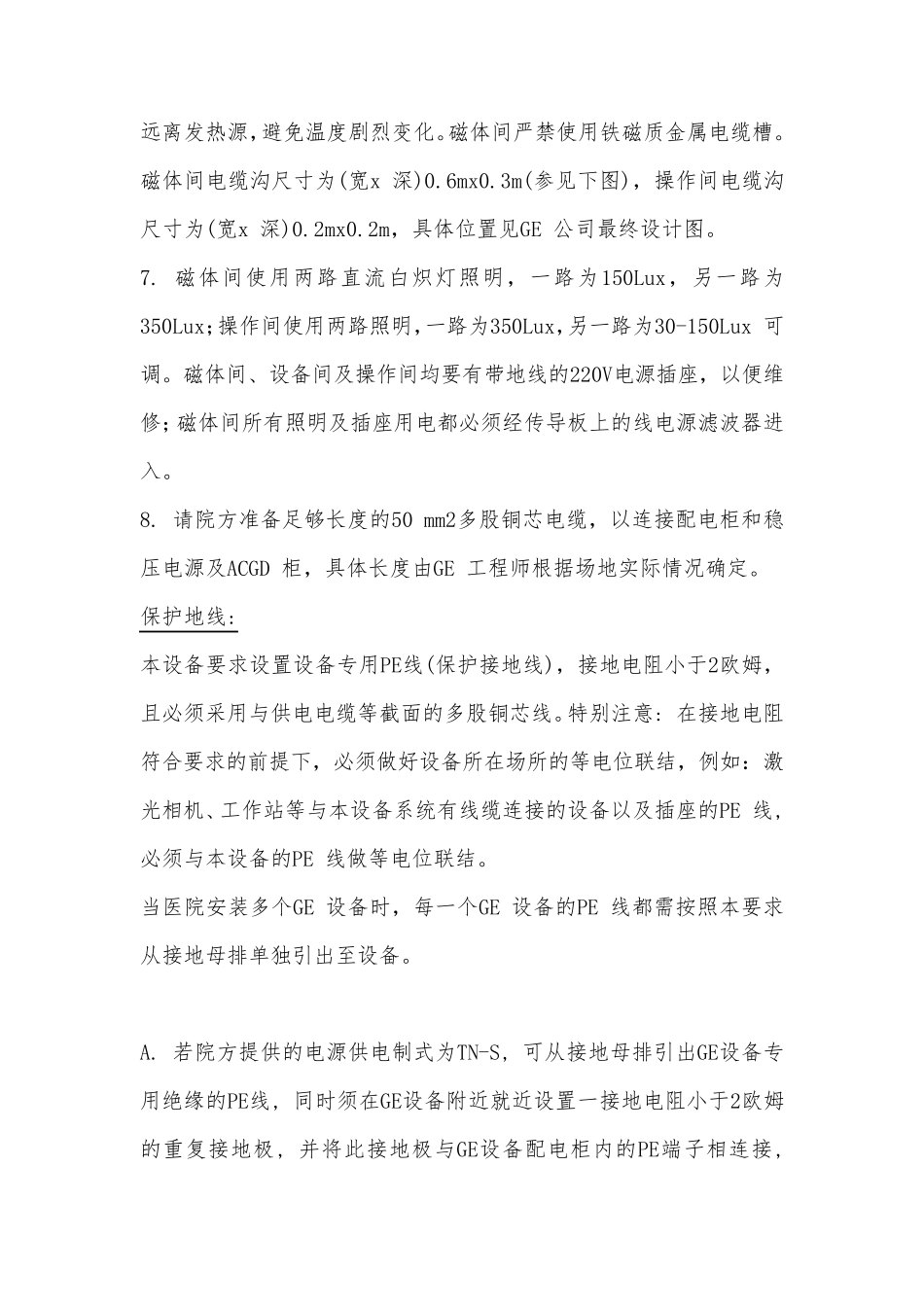

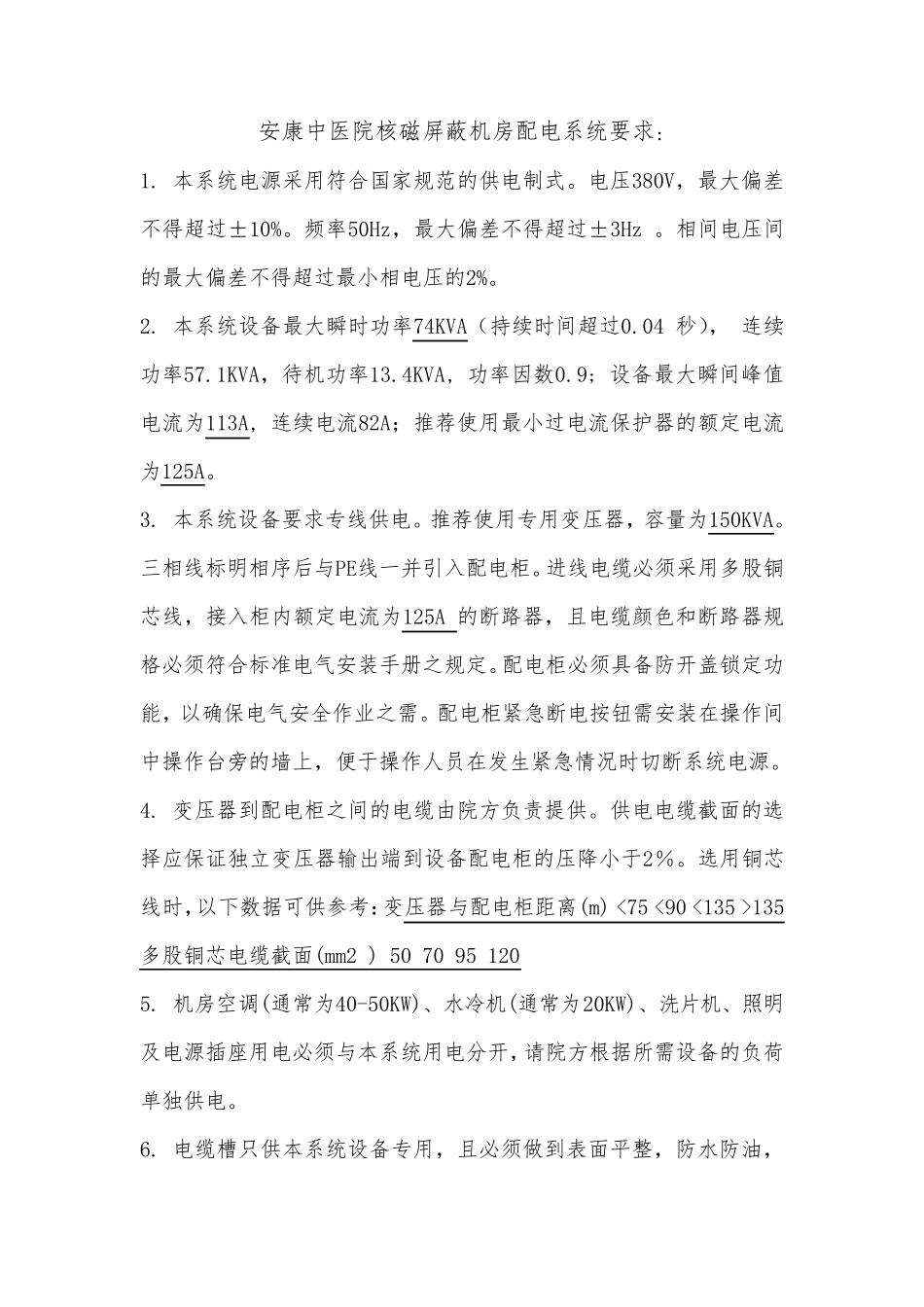

安康中医院核磁屏蔽机房配电系统要求: 1. 本系统电源采用符合国家规范的供电制式。电压380V，最大偏差不得超过±10%。频率50Hz，最大偏差不得超过±3Hz 。相间电压间的最大偏差不得超过最小相电压的2%。 2. 本系统设备最大瞬时功率74KVA（持续时间超过0.04 秒）， 连续功率57.1KVA，待机功率13.4KVA, 功率因数0.9; 设备最大瞬间峰值电流为113A, 连续电流82A；推荐使用最小过电流保护器的额定电流为125A。 3. 本系统设备要求专线供电。推荐使用专用变压器，容量为150KVA。三相线标明相序后与PE线一并引入配电柜。进线电缆必须采用多股铜芯线，接入柜内额定电流为125A 的断路器，且电缆颜色和断路器规格必须符合标准电气安装手册之规定。配电柜必须具备防开盖锁定功能，以确保电气安全作业之需。配电柜紧急断电按钮需安装在操作间中操作台旁的墙上，便于操作人员在发生紧急情况时切断系统电源。 4. 变压器到配电柜之间的电缆由院方负责提供。供电电缆截面的选择应保证独立变压器输出 端 到设备配电柜的压降 小于2％ 。选用铜芯线时，以下 数据 可 供参 考 ：变压器与配电柜距 离 (m) <75 <90 <135 >135多股铜芯电缆截面(mm2 ) 50 70 95 120 5. 机房空 调 (通 常 为40-50KW)、 水 冷 机(通 常 为20KW)、 洗 片 机、 照 明及 电源插 座 用电必须与本系统用电分 开，请 院方根 据 所 需设备的负荷单 独供电。 6. 电缆槽 只 供本系统设备专用，且必须做 到表 面平 整 ，防水 防油 ，远离发热源，避免温度剧烈变化。磁体间严禁使用铁磁质金属电缆槽。磁体间电缆沟尺寸为(宽x 深)0.6mx0.3m(参见下图)，操作间电缆沟尺寸为(宽x 深)0.2mx0.2m，具体位置见GE 公司最终设计图。 7. 磁体间使用两路直流白炽灯照明，一路为150Lux，另一路为350Lux；操作间使用两路照明，一路为350Lux，另一路为30-150Lux 可调。磁体间、设备间及操作间均要有带地线的220V电源插座，以便维修；磁体间所有照明及插座用电都必须经传导板上的线电源滤波器进入。 8. 请院方准备足够长度的50 mm2多股铜芯电缆，以连接配电柜和稳压电源及ACGD 柜，具体长度由GE 工程师根据场地实际情况确定。 保护地线: 本设备要求设置设备专用PE线(保护接地线)，接地电阻小于2欧姆，且必须采用与供电电缆等截面的多股铜芯线。特别注意: 在接地电阻符合要求的前提下，必须做好设备所在场所的等电位联结，例如：激光...
