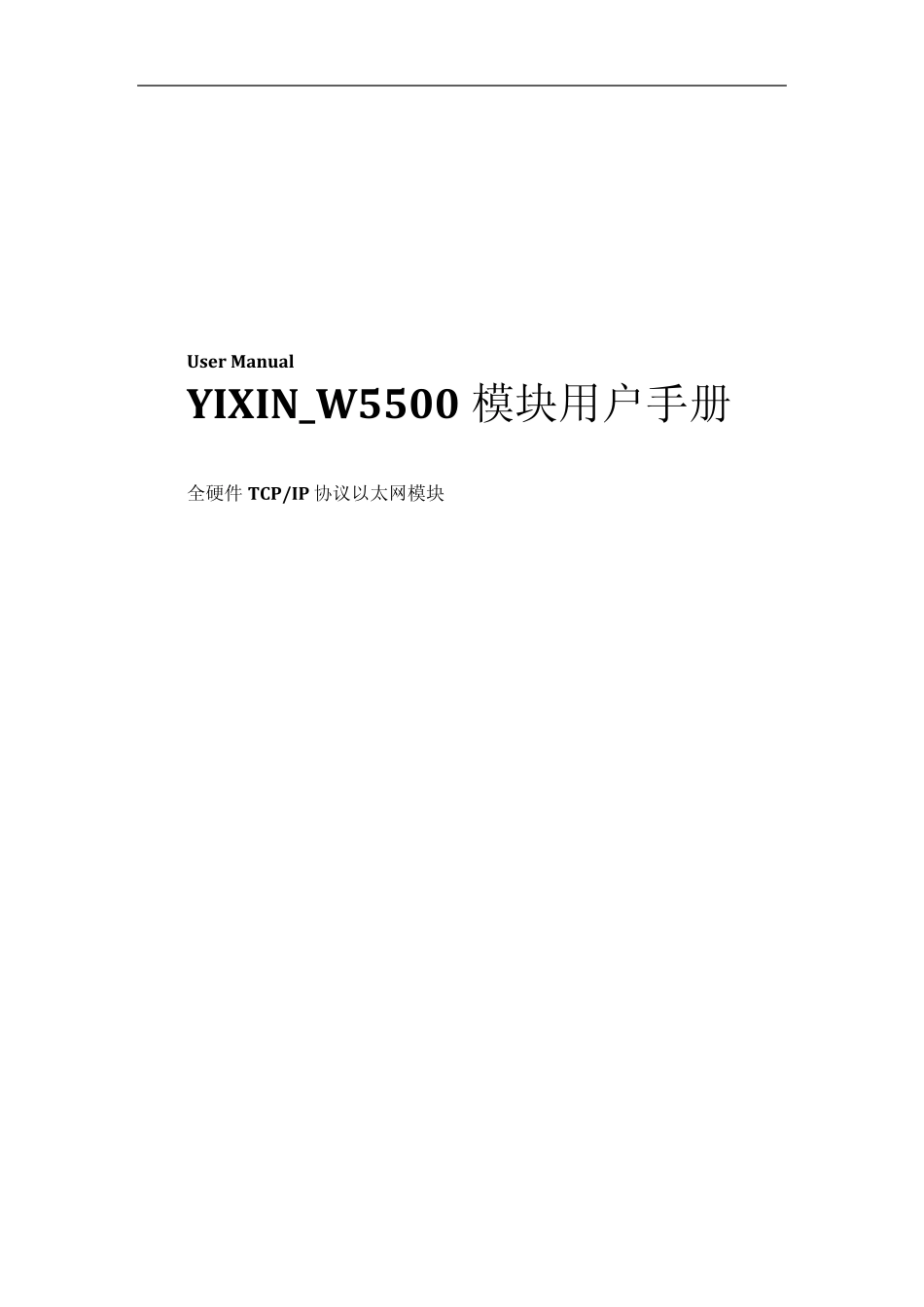

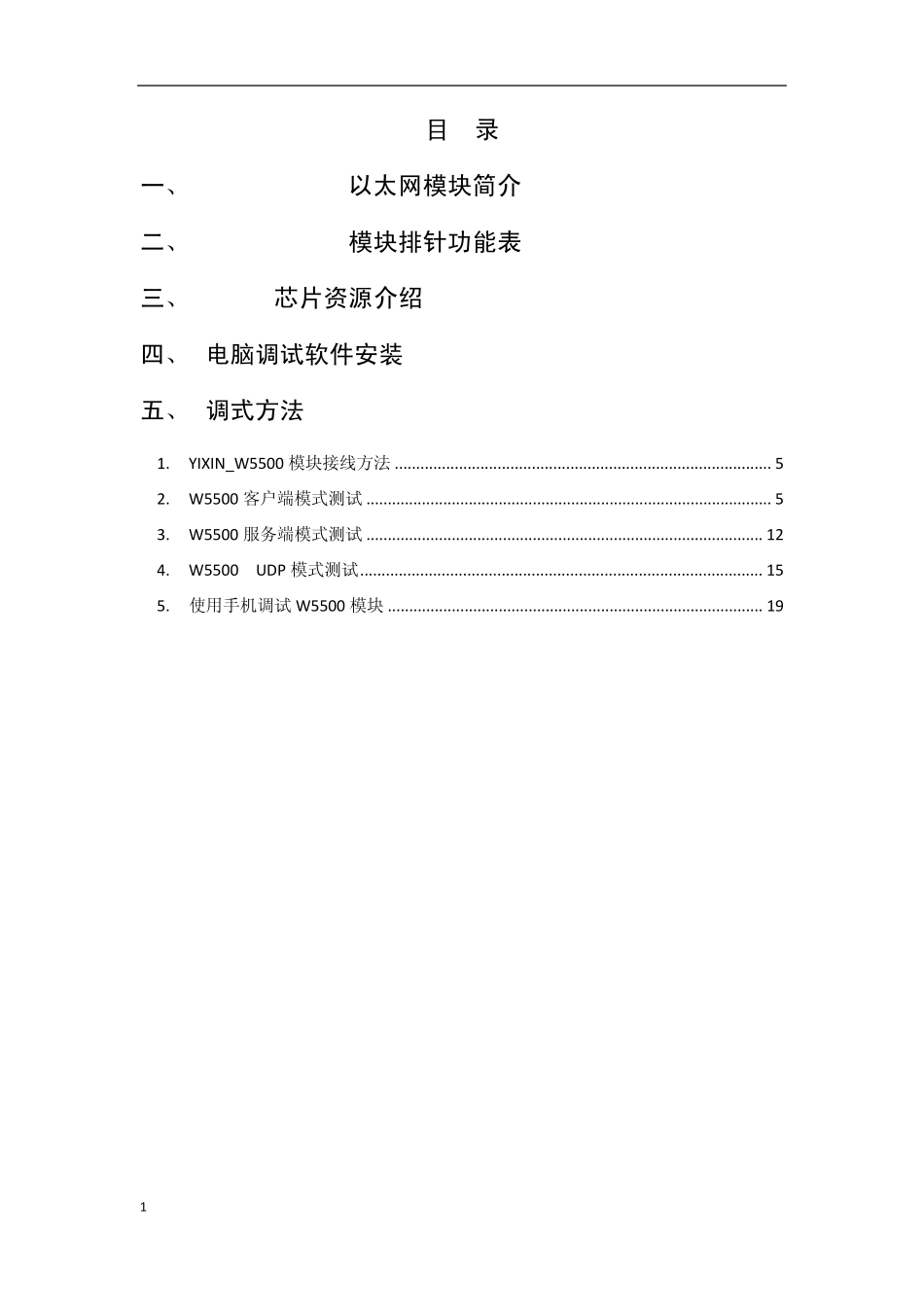

User Manual YIXIN_W5500 模块用户手册 全硬件TCP/IP 协议以太网模块 1 目 录 一、 YIXIN_W5500以太网模块简介 ................... 1 二、 YIXIN_W5500模块排针功能表 ................... 1 三、 W5500芯片资源介绍 ........................... 2 四、 电脑调试软件安装 ............................ 3 五、 调式方法 .................................... 5 1. YIXIN_W5500 模块接线方法 ........................................................................................ 5 2. W5500 客户端模式测试 ............................................................................................... 5 3. W5500 服务端模式测试 ............................................................................................. 12 4. W5500 UDP 模式测试 .............................................................................................. 15 5. 使用手机调试W5500 模块 ........................................................................................ 19 1 一、 YIXIN_W5500 以太网模块简介 YIXIN_W5500以太网模块是一款基于WIZnet W5500芯片的以太网模块，是一款性能出色、性价比高的以太网模块。模块集成硬件化TCP/IP协议；内部具有32K字节存储器作为TX/RX缓存；支持10/100Mbps的网络传输速率；支持8个独立端口同时运行；同时模块还支持3.3V或者5V电源供电，当5V供电时还可以输出3.3V的电压，方便用户在不同的单片机系统中使用；模块与单片机系统的通讯方式是简单、方便的SPI总线通信。W5500的具体性能参数请下文的“W5500芯片资料介绍”。YIXIN_W5500以太网模块的实物图如图 1.1所示： 图 1.1 YIXIN_W5500模块实物图 二、 YIXIN_W5500 模块排针功能表 表 2.1 YIXIN_W5500模块排针功能说明 排针标识 功能说明 排针标识 功能说明 3.3V 3.3V电源输入引脚 5V 5V电源输入引脚 MISO SPI主机输入从机输出引脚 GND 电源地引脚 MOSI SPI主机输出从机输入引脚 RST W5500硬件初始化引脚 （低电平有效） SCS SPI SLAVE选择引脚 （低电平有效） INT W5500中断引脚 （低电平有效） YIXIN YIXIN_W5500 用户手册 2 SCLK SPI时钟引脚 NC 悬空 注1：W5500的工作电压是3.3V，但I/O口可以承受5V电压。...
