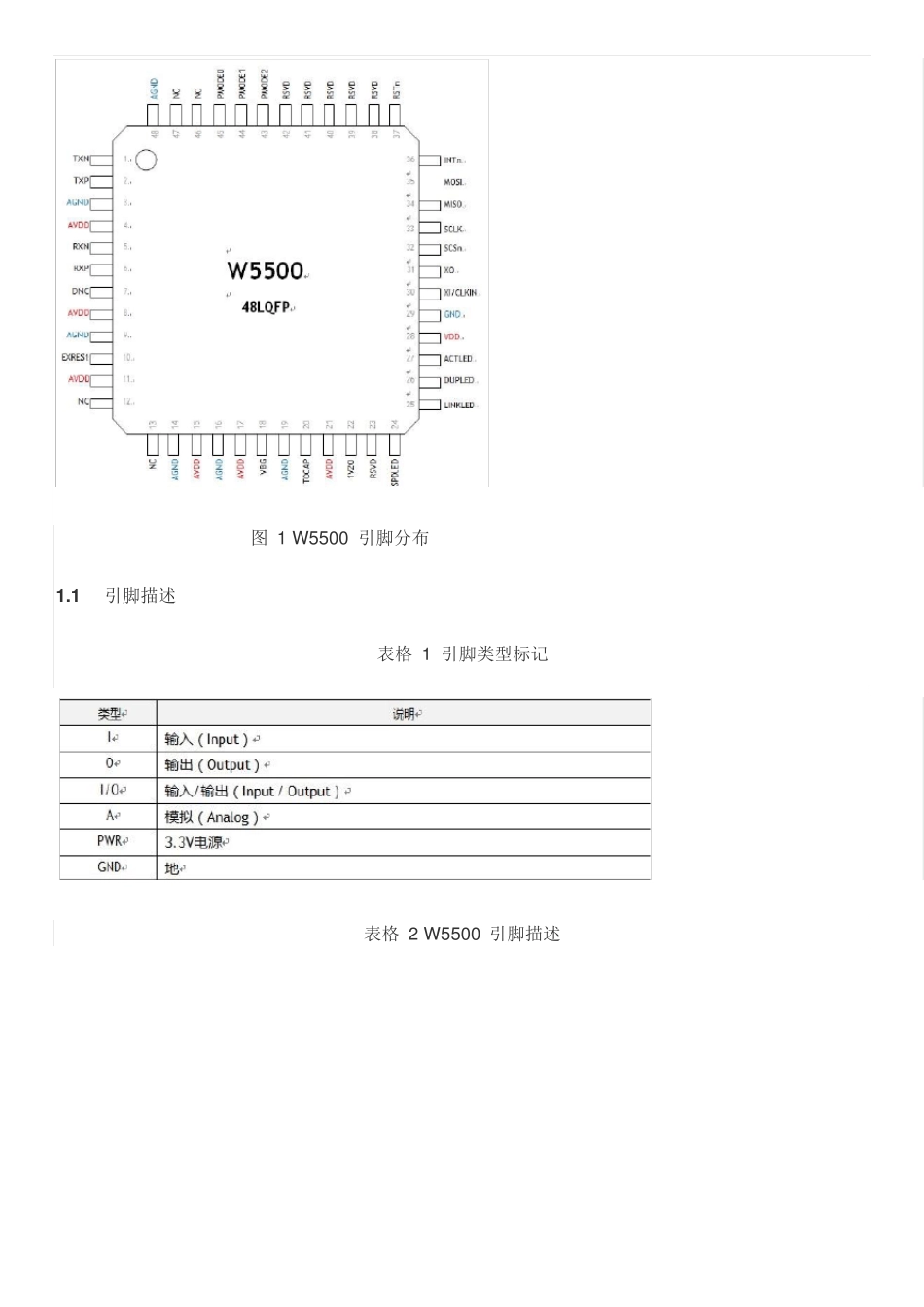

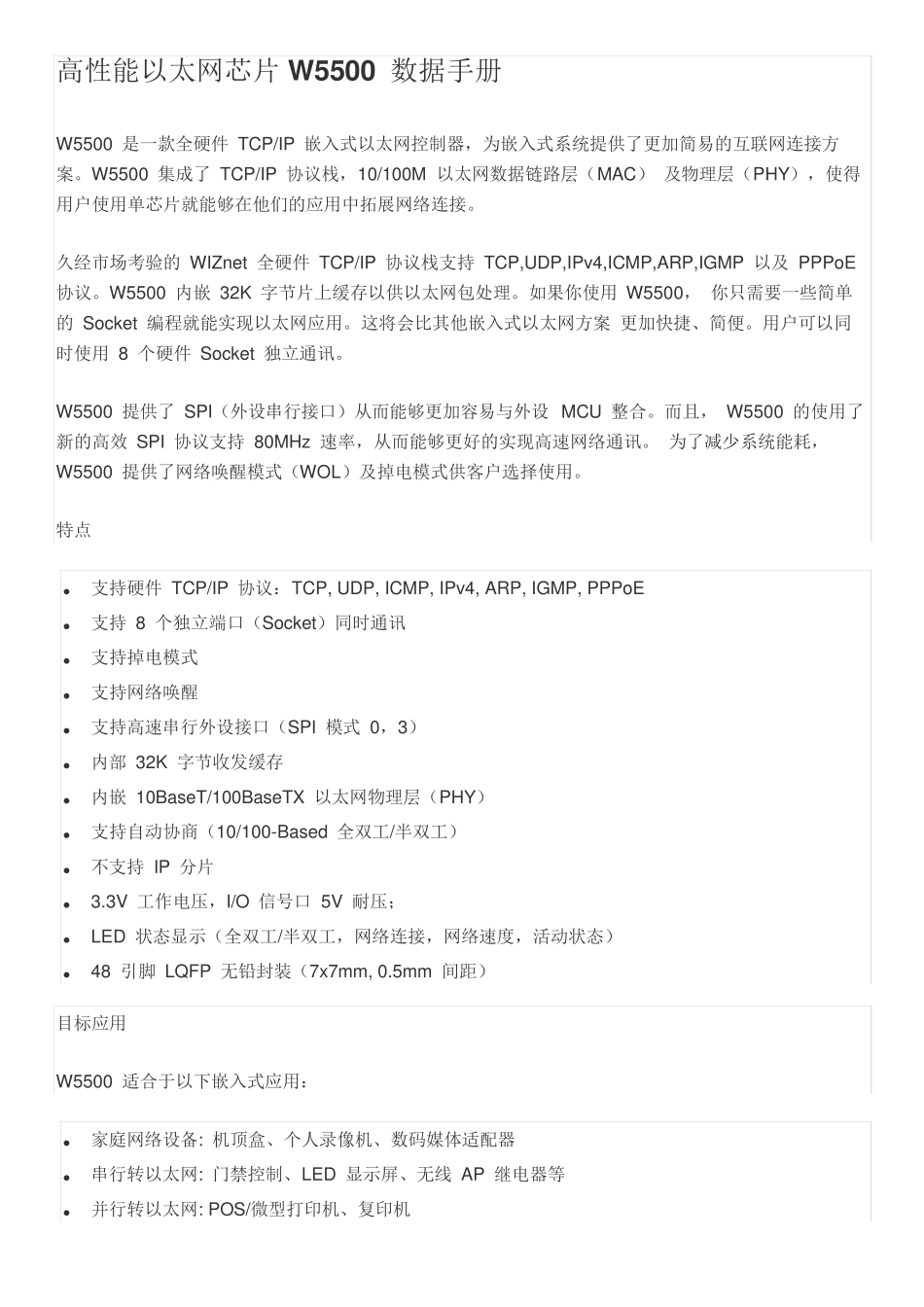

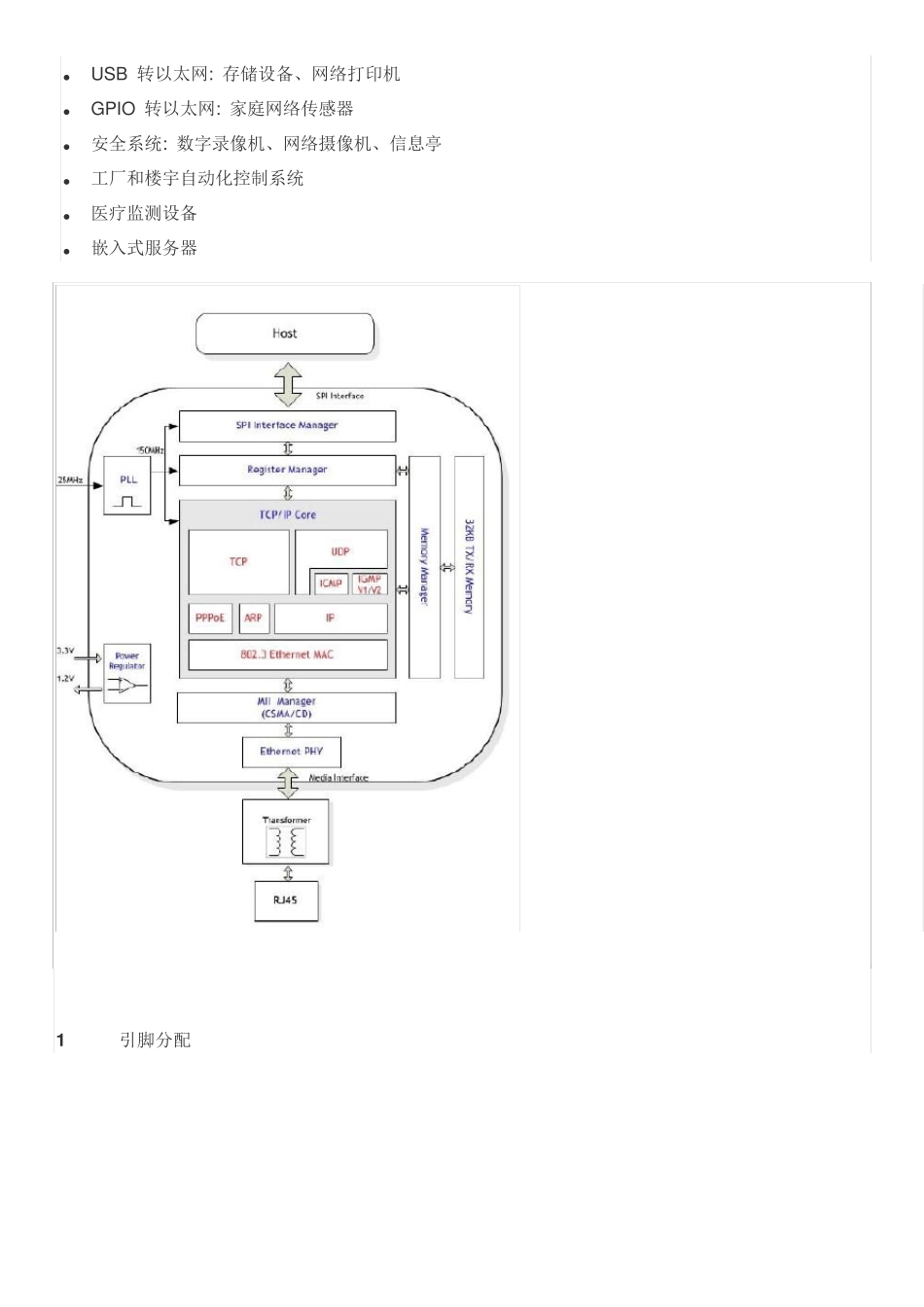

高性能以太网芯片W 5500 数据手册 W5500 是一款全硬件 TCP/IP 嵌入式以太网控制器,为嵌入式系统提供了更加简易的互联网连接方案。W5500 集成了 TCP/IP 协议栈,10/100M 以太网数据链路层(MAC) 及物理层(PHY),使得用户使用单芯片就能够在他们的应用中拓展网络连接。 久经市场考验的 WIZnet 全硬件 TCP/IP 协议栈支持 TCP,UDP,IPv 4,ICMP,ARP,IGMP 以及 PPPoE 协议。W5500 内嵌 32K 字节片上缓存以供以太网包处理。如果你使用 W5500, 你只需要一些简单的 Socket 编程就能实现以太网应用。这将会比其他嵌入式以太网方案 更加快捷、简便。用户可以同时使用 8 个硬件 Socket 独立通讯。 W5500 提供了 SPI(外设串行接口)从而能够更加容易与外设 MCU 整合。而且, W5500 的使用了新的高效 SPI 协议支持 80MHz 速率,从而能够更好的实现高速网络通讯。 为了减少系统能耗,W5500 提供了网络唤醒模式(WOL)及掉电模式供客户选择使用。 特点  支持硬件 TCP/IP 协议:TCP, UDP, ICMP, IPv 4, ARP, IGMP, PPPoE  支持 8 个独立端口(Socket)同时通讯  支持掉电模式  支持网络唤醒  支持高速串行外设接口(SPI 模式 0,3)  内部 32K 字节收发缓存  内嵌 10BaseT/100BaseTX 以太网物理层(PHY)  支持自动协商(10/100-Based 全双工/半双工)  不支持 IP 分片  3.3V 工作电压,I/O 信号口 5V 耐压;  LED 状态显示(全双工/半双工,网络连接,网络速度,活动状态)  48 引脚 LQFP 无铅封装(7x 7mm, 0.5mm 间距) 目标应用 W5500 适合于以下嵌入式应用:  家庭网络设备: 机顶盒、个人录像机、数码媒体适配器  串行转以太网: 门禁控制、LED 显示屏、无线 AP 继电器等  并行转以太网: POS/微型打印机、复印机  USB 转以太网: 存储设备、网络打印机  GPIO 转以太网: 家庭网络传感器  安全系统: 数字录像机、网络摄像机、信息亭  工厂和楼宇自动化控制系统  医疗监测设备  嵌入式服务器 1 引脚分配 图 1 W 5500 引脚分布 1 .1 引脚描述 表格 1 引脚类型标记 表格 2 W 5500 引脚描述 在 EXRES1 引脚和模拟地之间需要接一个 12. 4KΩ,精度 1 %的电阻。如下图所示: 图 2 外部参考电阻 晶振参考周边电路如下图所示: 图 3 晶振参考电路...
