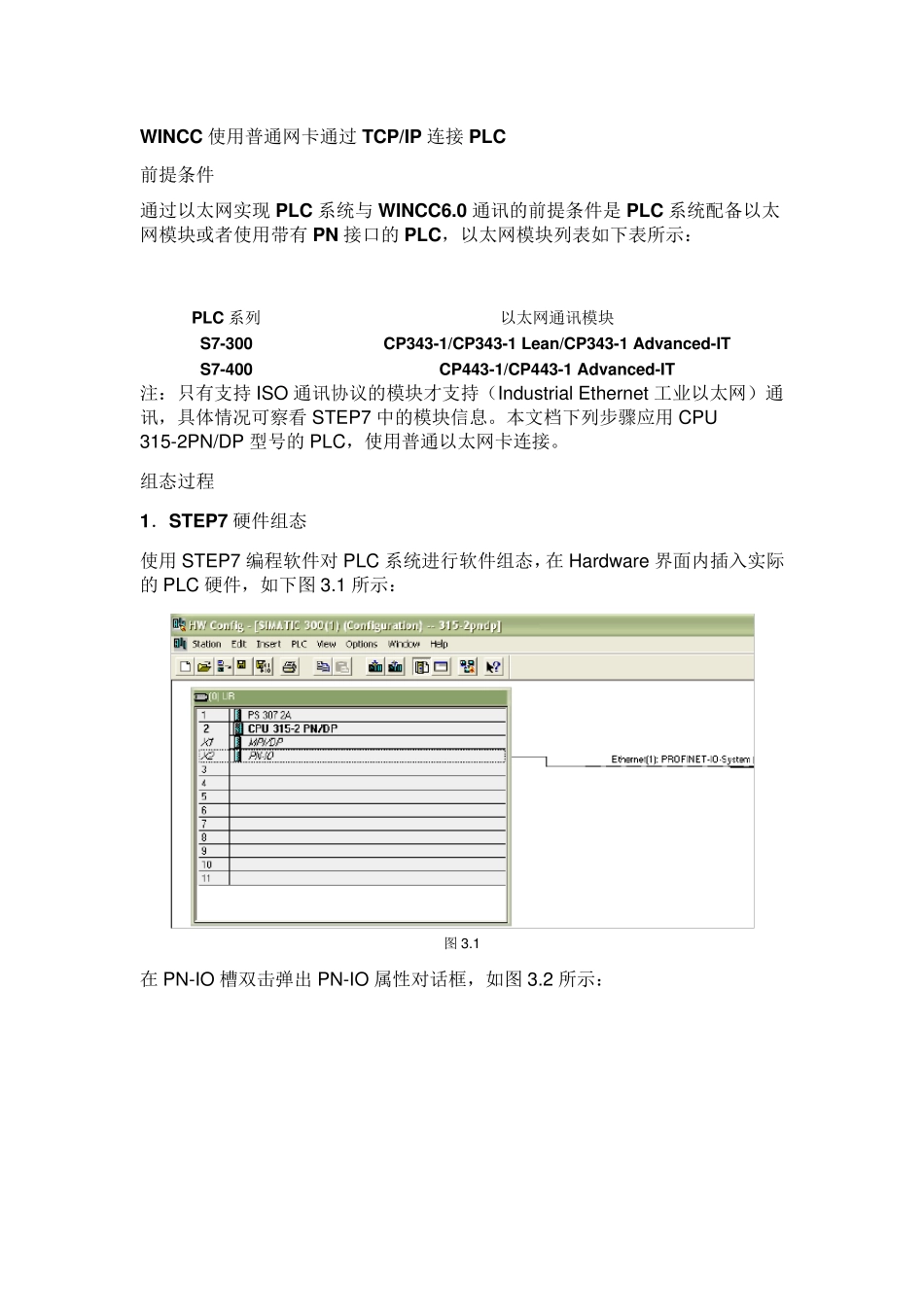

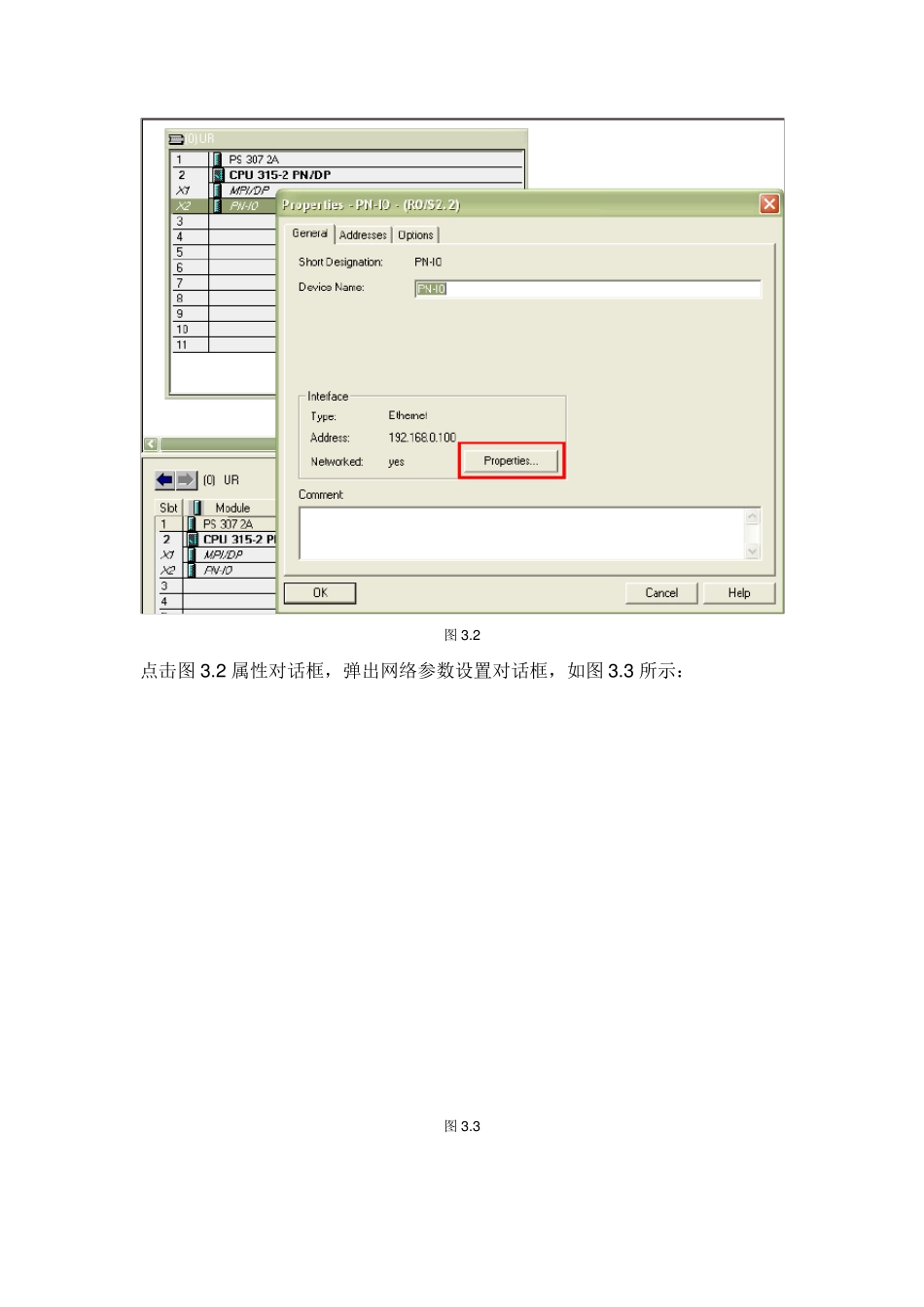

WINCC 使用普通网卡通过TCP/IP 连接PLC 前提条件 通过以太网实现PLC 系统与WINCC6.0 通讯的前提条件是PLC 系统配备以太网模块或者使用带有PN 接口的PLC，以太网模块列表如下表所示： PLC 系列 以太网通讯模块 S7-300 CP343-1/CP343-1 Lean/CP343-1 Advanced-IT S7-400 CP443-1/CP443-1 Advanced-IT 注：只有支持ISO 通讯协议的模块才支持（Industrial Ethernet 工业以太网）通讯，具体情况可察看STEP7 中的模块信息。本文档下列步骤应用CPU 315-2PN/DP 型号的PLC，使用普通以太网卡连接。 组态过程 1．STEP7 硬件组态 使用STEP7 编程软件对 PLC 系统进行软件组态，在 Hardw are 界面内插入实际的PLC 硬件，如下图 3.1 所示： 图 3.1 在 PN-IO 槽双击弹出 PN-IO 属性对话框，如图 3.2 所示： 图3 .2 点击图3 .2 属性对话框，弹出网络参数设置对话框，如图3 .3 所示： 图3 .3 点击New 按钮，新建一个工业以太网络，输入该PN 模块的IP address(IP 地址)和Subnet mask(子网掩码)，在简单使用的情况下，不启用网关。 当您使用的是 CPU+以太网模块通讯时，双击以太网模块，会自动弹出以太网模块的属性信息，设置以太网通讯模块的IP 地址和子网掩码。方法与 PN-IO 的属性设置相同，如下图所示：注意如果要使用TCP/IP 通讯方式，必须启动 IP Protocol being used，设置 IP 地址与子网掩码，如图 3.4 所示： 图 3.4 将组态下载到 CPU，则 PLC 方面设置完成。对于第一次使用以太网通讯，必须保证首先使用MPI 或者 PROFIBUS 的通讯方式，将设置好参数的组态下载到目标 PLC，此后即可通过以太网的方式进行程序监控和项目下载。 2．设置 IP 地址与通讯检测 设置安装有 WINCC 计算机的w indow s 操作系统的TCP/IP 参数，将 WINCC 组态计算机的IP 地址设置成为和PLC 以太网通讯模块或者 PN-IO 的IP 地址保证是一个网段，注意子网掩码的设置，如图 3.5 所示： 图3.5 通过在程序运行中键入CMD 进入DOS 界面，使用网络命令PING 测试以太网通讯是否建立，PING 的命令如下：p in g 目标 IP 地址 –参数 如下图3.6 所示： 图3.6 此例中，PN-IO 的IP 地址为192.168.0.100 子网掩码：255.255.255.0；组态计算机的IP 地址为192.168.0.244 子网掩码：255.255.255.0，此处显示表示以太网通讯已经建立，并且状态良好。 注意：如果此处不能 ...
