CA6140型车床VIP免费

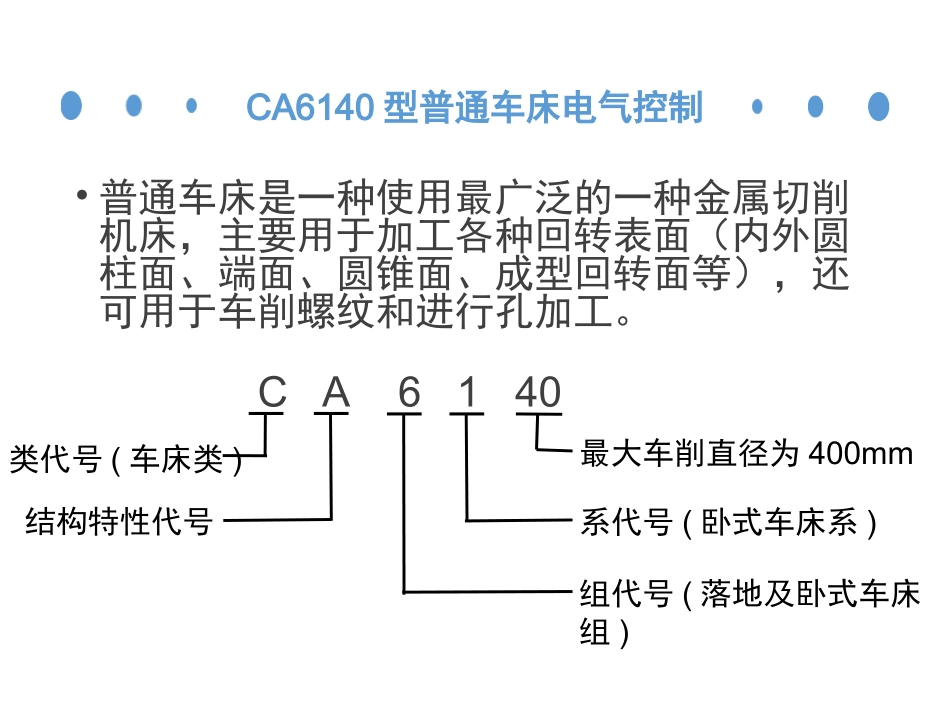

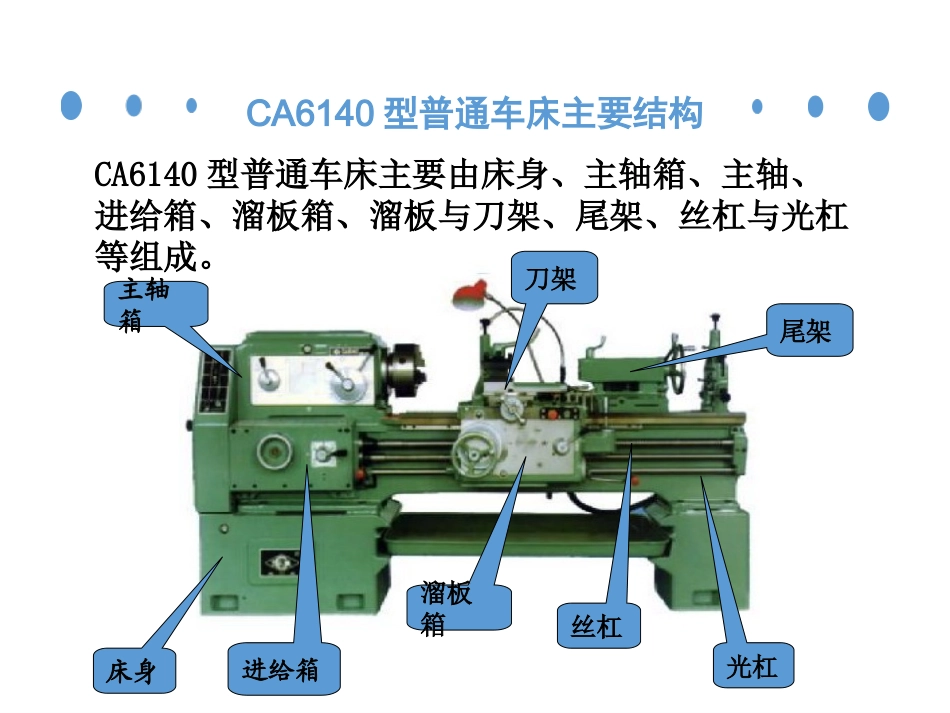

CA6140型普通车床的电气控制电路CA6140型普通车床电气控制•普通车床是一种使用最广泛的一种金属切削机床，主要用于加工各种回转表面（内外圆柱面、端面、圆锥面、成型回转面等），还可用于车削螺纹和进行孔加工。CA6140类代号(车床类)结构特性代号最大车削直径为400mm系代号(卧式车床系)组代号(落地及卧式车床组)CA6140型普通车床主要结构CA6140型普通车床主要由床身、主轴箱、主轴、进给箱、溜板箱、溜板与刀架、尾架、丝杠与光杠等组成。丝杠光杠进给箱尾架床身主轴箱溜板箱刀架CA6140型普通车床运动形式主运动进给运动辅助运动主轴的旋转运动刀架的快速移动和工件的夹紧与放松等。溜板箱带动刀架的横向进给和纵向进给运动CA6140型普通车床电力拖动形式和控制要求多运动部件齿轮箱进行调速主轴能正、反转刀具和工件会发热具有保护功能加工时需要照明三台三相笼型异步电动机进行拖动采用机械有级调速，电动机不需要进行电气调速一般采用机械方法反转配冷却泵电动机。要求在主轴电机启动后，再决定冷却泵是否开起；当主轴电动机停止时，冷却泵应能立即停止。电气线路中设有过载、短路、欠电压和失电压保护配有安全的局部照明装置。下面我们分析下CA6140车床线路的工作原理CA6140型普通车床电气控制电路分析CA6140型普通车床电气控制电路常见故障分析主轴电动机无法启动1电源电压不正常检查漏电保护断路器QF是否合上，总熔断器FU是否完好CA6140型普通车床电气控制电路常见故障分析主轴电动机无法启动2按起动按钮SB1后，接触器KM1没吸合，主轴电动机M1不能起动故障的原因应在控制电路中，可依次检查熔断器FU6，热继电器FR1的动断触点，停止按钮SB2，起动按钮SB1和接触器KM1的线圈是否断路CA6140型普通车床电气控制电路常见故障分析主轴电动机无法启动2按起动按钮SB1后，接触器KM1没吸合，主轴电动机M1不能起动故障的原因应在控制电路中，可依次检查熔断器FU6，热继电器FR1的动断触点，停止按钮SB2，起动按钮SB1和接触器KM1的线圈是否断路现象2:按起动按钮SB1后，接触器KM1吸合，但主轴电动机M1不能起动故障的原因应在主电路中，可依次检查接触器KM1的主触点，热继电器FR1的热元件是否烧断或接线端断开，三相电动机的接线端，检查电动机有无损坏CA6140型普通车床电气控制电路常见故障分析主轴电动机起动后发出嗡嗡响声，但不转动这是电动机断相运行现象。可能熔断器有一相熔体熔断，接触器KM1有一对主触点没有接触好，或电动机有一相断线。电动机断相运行会使电动机因过载而烧毁，因此发现电动机断相，应立即切断电源，避免损坏电动机。CA6140型普通车床电气控制电路常见故障分析按下停止按钮SB2，主轴电动机无法停车这类故障的原因多数是接触器KM1的铁心被卡住使上下铁心不能释放或KM1的三组主触点发生熔焊，或停止按钮SB2的动断触头短路所致。断开QF，若KM释放，说明故障是停止按钮SB2被击穿或导线短路；若KM过一段时间释放，则故障为铁心端面被油垢粘牢CA6140型普通车床电气控制电路常见故障分析冷却泵电动机M2无法转动依次检查控制开关SA1是否损坏，接触器KM1的动合触点是否接触不良，接触器KM2线圈是否完好，热继电器FR2动断触点是否断开，热元件是否烧断，KM2主触点是否正常闭合，或冷却泵电动机损坏CA6140型普通车床电气控制电路常见故障分析刀架快速移动电动机M3不能起动按点动按钮SB3，接触器KM3没吸合，则故障必定在控制线路中，这时可用万用表依次检查点动按钮SB3及接触器KM3的线圈是否断路。CA6140型普通车床电气控制电路常见故障分析信号灯或照明灯不亮灯泡损坏；熔断器熔断；SA3触头接触不良；TC二次绕组断线或接头松脱；灯泡和灯头接触不良等THANKSFORWATCHING
