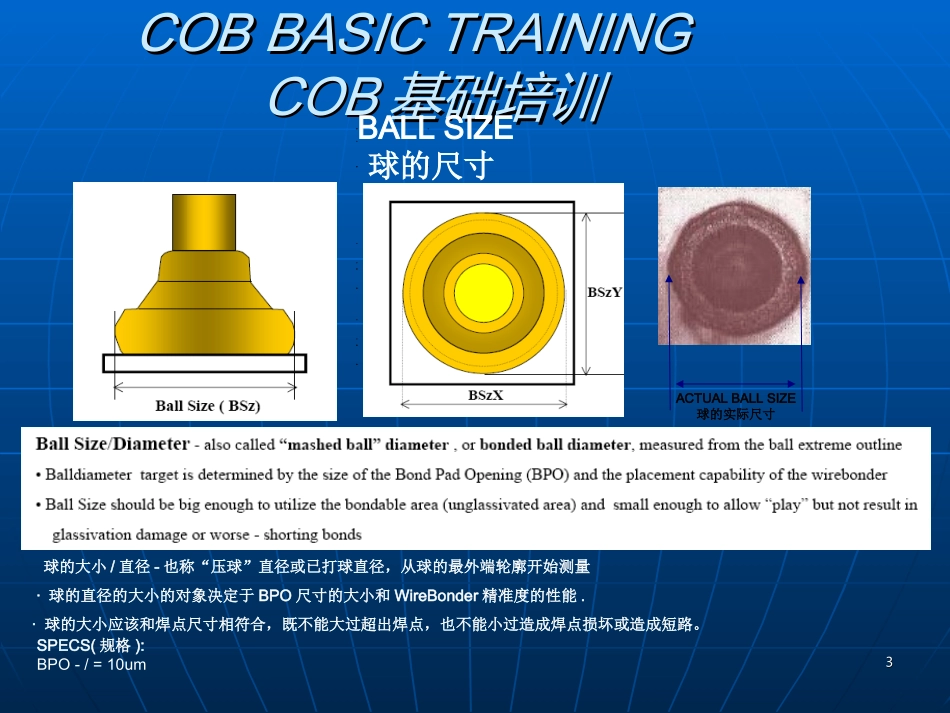

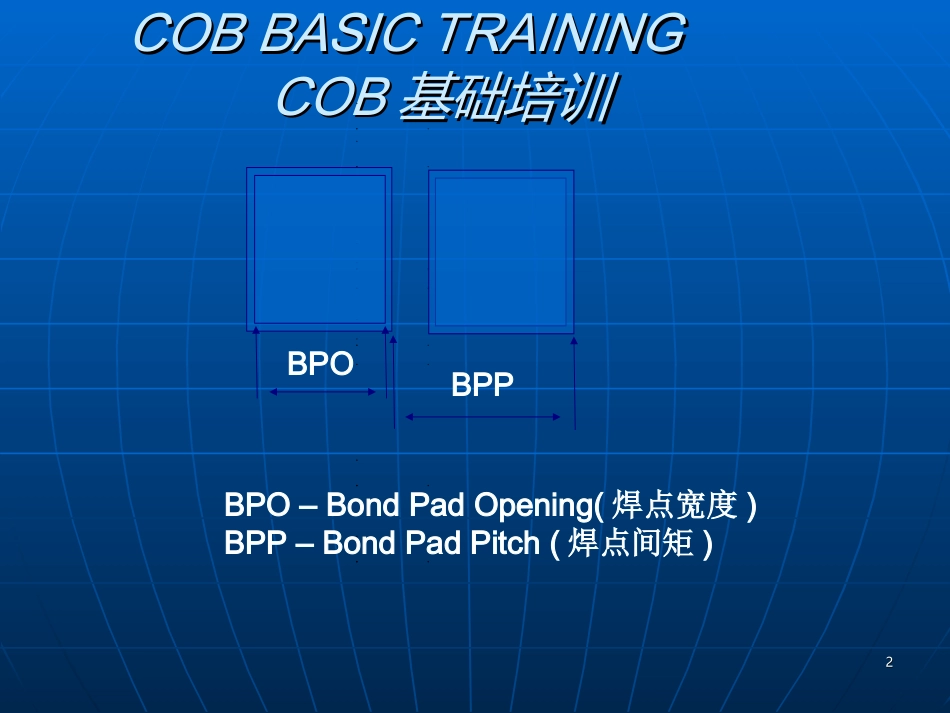

COBTRAININGMATERIALSCOB培训资料PREPAREDBY:Qbin22COBBASICTRAININGCOBBASICTRAININGCOBCOB基础培训基础培训BPOBPPBPO–BondPadOpening(焊点宽度)BPP–BondPadPitch(焊点间矩)33COBBASICTRAININGCOBBASICTRAININGCOBCOB基础培训基础培训BALLSIZE球的尺寸SPECS(规格):BPO-/=10umACTUALBALLSIZE球的实际尺寸球的大小/直径-也称“压球”直径或已打球直径，从球的最外端轮廓开始测量·球的直径的大小的对象决定于BPO尺寸的大小和WireBonder精准度的性能.·球的大小应该和焊点尺寸相符合，既不能大过超出焊点，也不能小过造成焊点损坏或造成短路。44BALLHEIGHT球的厚度SPECS(规格):BallHeightis>0.5mils球的高度>0.5milsACTUALBALLHEIGHT球的实际厚度COBBASICTRAININGCOBBASICTRAININGCOBCOB基础培训基础培训球的厚度-测量方法：从Die的表面到球的凸缘平面的距离55STITCH/WEDGE第二焊点GOODSTITCH/WEDGE好的第二焊点Stitchwidthandlengthshouldbe2Xwirediameter金手指上焊线的第二焊点的长和宽应是线的直径的2倍COBBASICTRAININGCOBBASICTRAININGCOBCOB基础培训基础培训宽度长度66Loopheight线弧高度Loopheightcriteriashouldbe6–8mils;8milsmax.forCOB线弧高度的标准应为6-8mils;对于COB最大允许为8mils.REJECT不合格ACCEPT合格Loopheight–Zmeasuredfromthediesurfacetothehighesttopofloop.线弧高-Z测量应该从Die的表面到线弧的最高点距离.LOOPFORMATION编排线弧COBBASICTRAININGCOBBASICTRAININGCOBCOB基础培训基础培训77WirebondRejectCriteriaWirebondRejectCriteriaWireBondWireBond次品标准次品标准Goodballsize合格的球的大小Oversizeball(球过大)/SmashedBall(球过小)Accept(合格)Reject(不合格)Criteria:AcceptiftheballisinsidetheareaofthebondpadRejectiftheballisgreaterthan5Xwirediameter标准:如果整个球都在焊点的区域内部则合格.如果球大小大于线的直径的5倍,则不合格.88GOODSTITCHFORMATION构造合格第二焊点PEELOFFSTITCH翘起的第二焊点CRITERIA:AcceptifthestitchisformedproperlyRejectifthestitchformationhavea>50%peeloff标准:如果第二焊点外型符合要求则为合格如果第二焊点有至少50%翘起则不合格ACCEPT(合格)REJECT(不合格)WirebondRejectCriteriaWirebondRejectCriteriaWireBondWireBond次品标准次品标准99DEPRESSEDWIRE劣质的焊线GOODWIRESFORMATION构造合格的焊线ACCEPT合格REJECT不合格CRITERIA:AcceptifthewiresareingoodformationRejectanyevidenceofdepressedwire/TobeReworked标准:如果焊线排列整齐一致则为合格如果焊线显著的排列参差不齐/需要返工,则不合格WirebondRejectCriteriaWirebondRejectCriteriaWireBondWireBond次品标准次品标准1010GOODBSOBBOND合格的BSOB邦线MULTIPLEBSOBBOND多重BSOB邦线ACCEPT合格REJECT不合格WirebondRejectCriteriaWirebondRejectCriteriaWireBondWireBond次品标准次品标准1111Liftedstitch/wire第二焊点/金线翘起LIFTEDSTITCH/WIRE虚焊GOODSTITCH合格的第二焊点焊线ACCEPT合格REJECT不合格CRITERIA:AcceptgoodstitchbondRejectanyevidenceofliftedstitch/TobeReworked标准:如果第二焊点焊线优质则合格如果焊线第二焊点翘起/需要返工,则不合格WirebondRejectCriteriaWirebondRejectCriteriaWireBondWireBond次品标准次品标准1212WirebondRejectCriteriaWirebondRejectCriteriaWireBondWireBond次品标准次品标准Mode#1:焊球推起-残余球占据焊点面积<25%Mode#2:焊球推起-残余球占据焊点面积>=25%Mode#3:金手指带起-焊点金手指在推球过程中损坏/破裂Mode#4:Die焊点基座金属损坏Mode#5线拉-剪线的颈部时候的拉力取决于焊球是否够低1313COBBASICTRAININGCOBBASICTRAININGCOBCOB基础培训基础培训ModesCriteria标准0Ungraded不定标准2NeckBreak颈部拉断4BreakatHeel线后脚拉断1BallBondLift焊球拉起5StitchBondLift底板焊点拉起3BreakatMidspan焊线中部拉断6LiftedMetalfromDie拉断时从die上带起材料7LiftedMetalFromStitch拉断时从lead上带起材料8FractureonDie从靠近die的焊线上拉断9Fractureonlead从靠近lead的焊线上拉断WirePullBreakModewirepull测试模式
