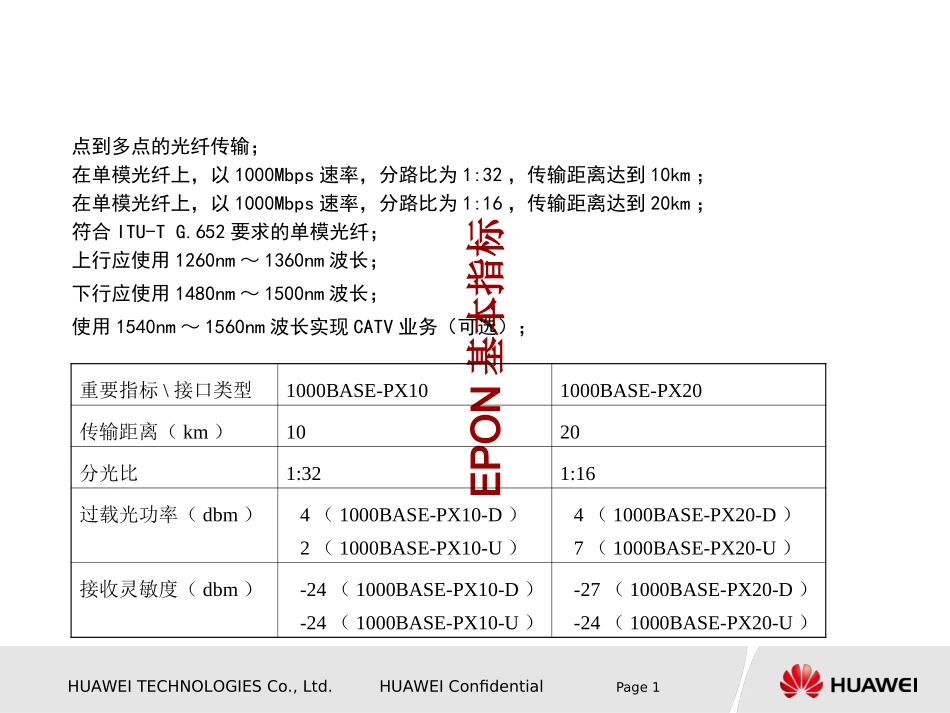

HUAWEITECHNOLOGIESCo.,Ltd.Page1HUAWEIConfidentialEPON基本指标点到多点的光纤传输；在单模光纤上，以1000Mbps速率，分路比为1:32，传输距离达到10km；在单模光纤上，以1000Mbps速率，分路比为1:16，传输距离达到20km；符合ITU-TG.652要求的单模光纤；上行应使用1260nm～1360nm波长；下行应使用1480nm～1500nm波长；使用1540nm～1560nm波长实现CATV业务（可选）；重要指标\接口类型1000BASE-PX101000BASE-PX20传输距离（km）1020分光比1:321:16过载光功率（dbm）4（1000BASE-PX10-D）2（1000BASE-PX10-U）4（1000BASE-PX20-D）7（1000BASE-PX20-U）接收灵敏度（dbm）-24（1000BASE-PX10-D）-24（1000BASE-PX10-U）-27（1000BASE-PX20-D）-24（1000BASE-PX20-U）HUAWEITECHNOLOGIESCo.,Ltd.Page2HUAWEIConfidentialEPON组网应用N2000BMSBRASTGCATVserverIPTVserverONTMA5600TLANswitch分光器光纤双绞线SoftswitchMA5606T普通用户商业用户商业用户商业用户HUAWEITECHNOLOGIESCo.,Ltd.Page3HUAWEIConfidential华为OLT产品概述•SmartAXMA5680T系列光接入设备是华为公司推出的EPON/GPON一体化接入产品，提供大容量、高速率和高带宽的数据、语音和视频业务接入。支持EPON/GPON一体化接入业务。可以作为EPON/GPON系统中OLT（OpticalLineTerminal）设备，和终端ONU（OpticalNetworkUnit）/ONT(OpticalNetworkTerminal)设备配合使用。满足FTTH（FiberToTheHome）光纤到户、FTTB（FiberToTheBuilding）光纤到楼、基站传输、IP专线互联、批发等组网需求。支持P2PFE光接入和以太网级联等宽带接入业务，通过与光接入终端配合，为用户提供点对点的FTTH接入。•设备市场定位：提供高带宽长距离接入，解决大规模光纤接入问题。利用单根光纤提供语音、数据、视频业务，适应电信用户个性化需求。HUAWEITECHNOLOGIESCo.,Ltd.Page4HUAWEIConfidentialEPON常用缩略语FTTH：FiberToTheHome——光纤到户FTTO：FiberToTheOffice——光纤到办公室FTTB/C：FiberToTheBuilding/Curb——光纤到楼宇/分线盒FTTCab：FiberToTheCabinet——光纤到交接箱ONU：OpticalNetworkUnit——光网络单元ONT：OpticalNetworkTerminal——光网络终端HUAWEITECHNOLOGIESCo.,Ltd.Page5HUAWEIConfidential机柜配置N63-22机柜的尺寸为600mm（宽）×300mm（深）×2200mm（高）可以容纳的最大用户数4K（纯EPON，1：32分光比，两框满配情况）HUAWEITECHNOLOGIESCo.,Ltd.Page6HUAWEIConfidentialMA5680TV800R105C02主要配置模型框间不级联，独立上行；电源板、主控板和上行接口板单配；典型配置为4块EPBA单板；HUAWEITECHNOLOGIESCo.,Ltd.Page7HUAWEIConfidentialMA5680T主要系统规格和关键性能指标整机性能EPON接口性能指标性能参数参数描述背板总线1Tbit/s系统二层转发包转发率600Mpps主控板交换容量SCUL双向交换容量为400Gbits/s参数指标传输速率1.25Gbit/s接口类型SC/PC最大传输距离20km中心波长发送：1490nm接收：1310nm发送光功率2dBm~7dBm最大接受灵敏度－27dBm过载光功率－6dBmHUAWEITECHNOLOGIESCo.,Ltd.Page8HUAWEIConfidential设备参数•型号尺寸（宽×深×高）机柜600mm×300mm×2200mm业务框尺寸（带挂耳）530mm×275.8mm×447.2mm业务框尺寸（不带挂耳）490mm×275.8mm×447.2mm业务板22.86mm×208mm×395.4mm电源板25.4mm×208mm×105.1mm上行板25.4mm×208mm×197.2mm•工作环境长期工作温度：-5℃～+45℃短期工作温度：-25℃～+55℃长期工作湿度：5%RH～95%RH短期工作湿度：10%RH～100%RH气压环境70kPa～106kPa海拔高度4000m以内HUAWEITECHNOLOGIESCo.,Ltd.Page9HUAWEIConfidential设备参数•供电供电方式：直流供电工作电压范围：-38.4V～-57.6V•功耗单框满配置最大功耗1425W整机最大功耗2850WSCUL42WGPBC78WEPBA33WPRTG0.2WGICG9WGICF5WX1CA11WX2CA21WHUAWEITECHNOLOGIESCo.,Ltd.Page10HUAWEIConfidentialMA5606T－灵活的MDU产品满足小规模快速建网2U盒式结构，19”机柜安装ADLS2+/VDSL2/LAN/POTS接入上行口：1×EPON支持E1上行MDUEPON上行ADSL2+/VDSL2/LAN/POTS接口MA5606THUAWEITECHNOLOGIESCo....
