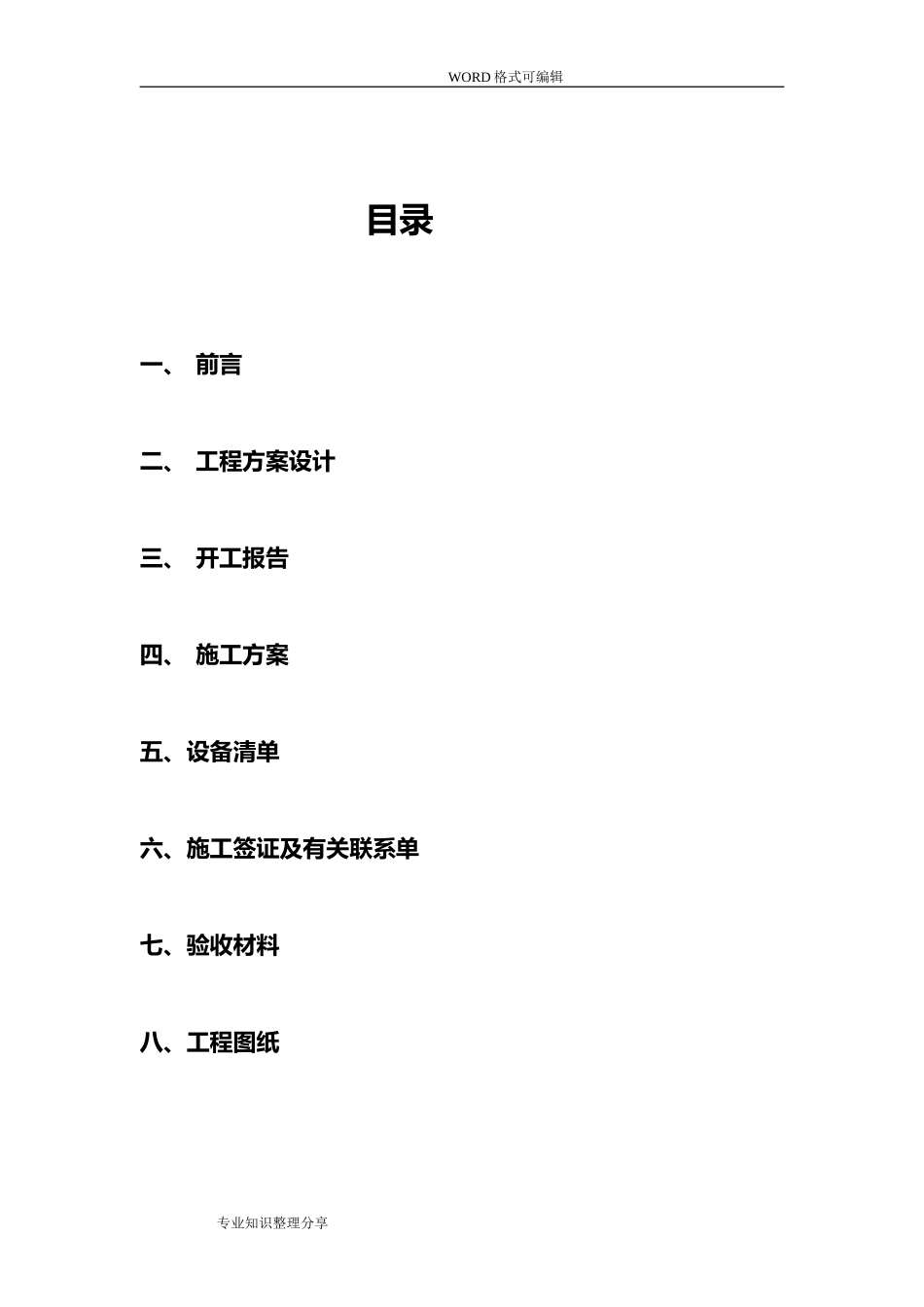

WORD格式可编辑弱电工程竣工档案工程名称:****************大楼弱电系统建设开工日期:****年*月*日竣工日期:****年*月**日施工单位:*****电子工程有限公司工程负责人:***工程技术负责人:***质量负责人:***档案编制人:***专业知识整理分享WORD格式可编辑目录一、前言二、工程方案设计三、开工报告四、施工方案五、设备清单六、施工签证及有关联系单七、验收材料八、工程图纸专业知识整理分享WORD格式可编辑一、前言***************弱电工程是将CCTV监控系统、网络系统、会议系统、电话语音系统、融为一体的综合工程。经过*************公司紧张、严谨、规范、有序的管理施工和甲方积极的配合下已全部竣工,现移交如下资料:1、设计方案;2、设备明细表;3、调试验收记录(复印件);4、工程竣工图及说明。二、工程设计方案设计方案第一节工程概述一、工程建设目标***************弱电工程以能满足训练基地综合楼的安防监控、计算机组网、多功能报告厅、多媒体网络教室等各系统的建设需求为总体目标,同时兼顾实用性、可扩展和可维护性及经济性原则。二、系统设计技术标准及规范1.《民用建筑电气设计规范》JGJ/T16-92专业知识整理分享WORD格式可编辑2.《智能建筑设计规范》GB50045-953.《工业企业通讯设计规范》GBJ42-814.《工业企业通信接地设计规范》GBJll5-875.《厅堂扩声系统声学特性指标》GYJ25-866.《厅堂扩声特性测量法》GB/T4959-1995三、系统设计原则1.实用性原则把能够最大限度的满足***************综合楼的功能实现和安全保障作为第一要素进行考虑,采用集中管控的模式,确保工程项目的功能更完善、操作更方便、维护更简单、管理更简便。2.可扩展及可维护性原则即在满足本次工程需求的基础上,对设备进行规范的、合理的布置,为系统以后的升级预留空间。同时,考虑系统维护的长期性,在进行结构设计时,以有利于后期维护为原则,最大程度的延长设备生命周期,以达到较高的性价比。3.经济性原则在保证系统可靠和高性能价格比的前提下,通过优化设计达到最佳经济性的目标。第二节多功能报告厅系统功能及技术要求多功能报告厅功能除了会议要求外还应具备教育学习等功能。根据其功能要求,我们可以把多功能报告厅划分成若干子系统。专业知识整理分享WORD格式可编辑一、大屏幕投影显示系统(一)投影机大屏幕投影显示系统中,高亮度、高解析度的LED投影机和屏幕是不可或缺的设备。本系统结合工程实际情况,推荐使用NECME300X+教育会议型投影机,搭配使用金红叶150寸电动幕。其技术指标及图示如下。A产品类型:商务教育投影机B投影技术:3LCDC亮度:3000流明D标准分辨率:1204*768E屏幕比例:4:3F投影尺寸:21~300寸G灯泡使用寿命:4000小时H投影距离:0.7~11.3m专业知识整理分享WORD格式可编辑I光源类型:超高压汞灯(二)白塑幕布在投影系统中幕布作为显示设备的一部分,其功能不言而喻。一般来说,幕布的选用在很大程度上关系到整个投影系统的成像效果。本工程中的投影机为正投,结合实际,拟选用金红叶150寸带电动支架的白塑幕布。显示比例4:3,投影面积达3050mm*2200mm,荧幕总长为3300mm。该型白塑幕布采用粗白纹面料,其特点是增益低,不加修饰,颜色自然;视角很大,可侧面观看;反射后的光线柔和,常时间观看也不易疲劳;可用水擦洗,便于维护,是一般会议系统中首选幕布类型。二、扩声系统在设计时重点考虑音响分布和声压覆盖的均匀,以及系统的互相信号的交流,以保证各种音频信号重播清晰、不混浊。无线话筒及会议发言所用发声单元等可视实际情况及用户要求进行配置。本方案选用的设备如下。(一)音响音响是扩声系统中最重要的组成设备之一。为了达到较好的扩声效果,在本工程中300㎡的多功能会议室配置2组4只日本BMB12寸专业会议音响并配置专业功放,使整个多功能会议室的扩声达到声音清晰,声压均衡、不易产生自激,众席有合适的响度,使与会人员能够感受到声源真实存在,达到高保真重放的扩声要求。BMB音响参数及图示如下。专业知识整理分享WORD格式可编辑A产品类型:会议音响B平均阻抗:8ΩC输出功率:最大500W,...
