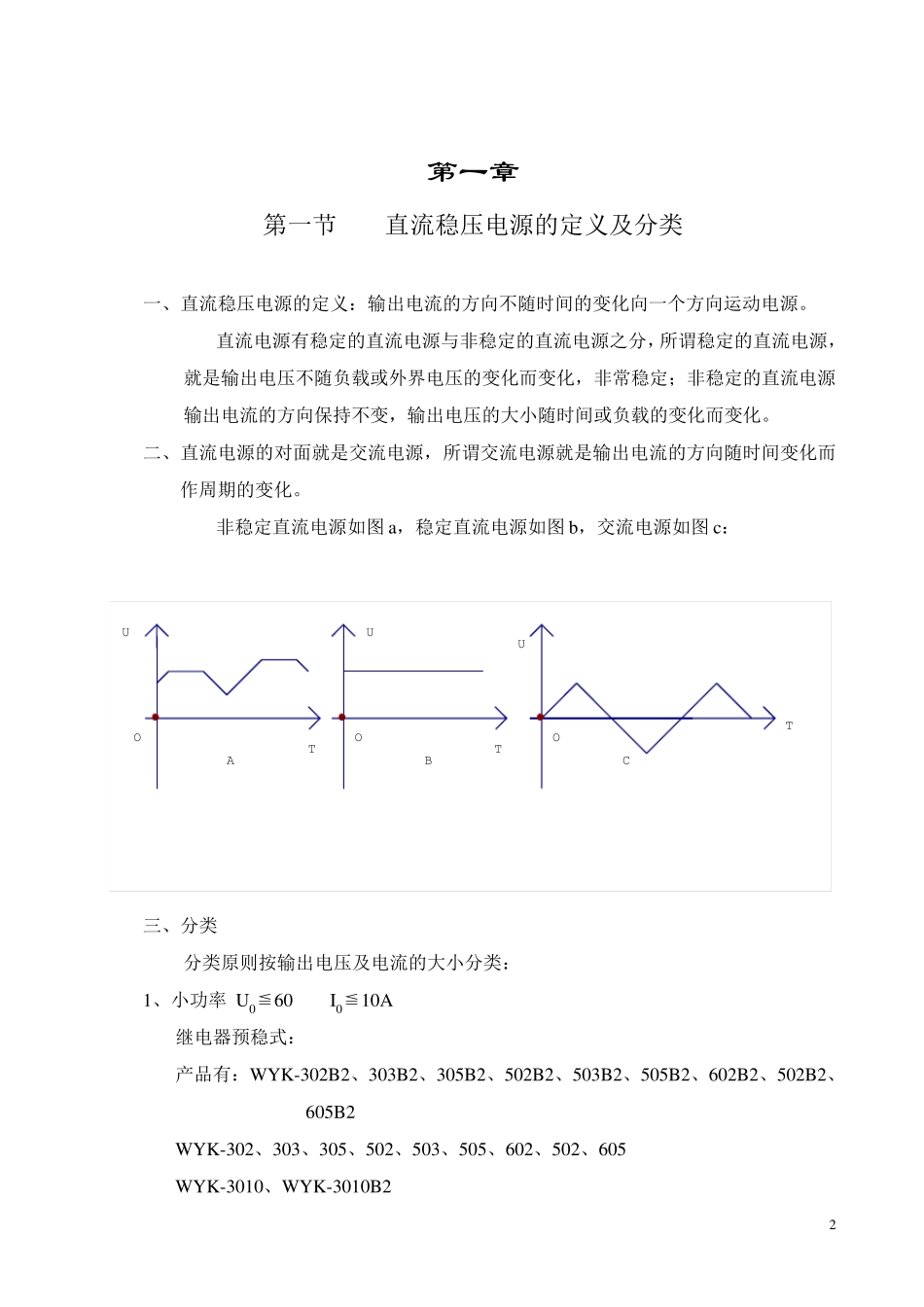

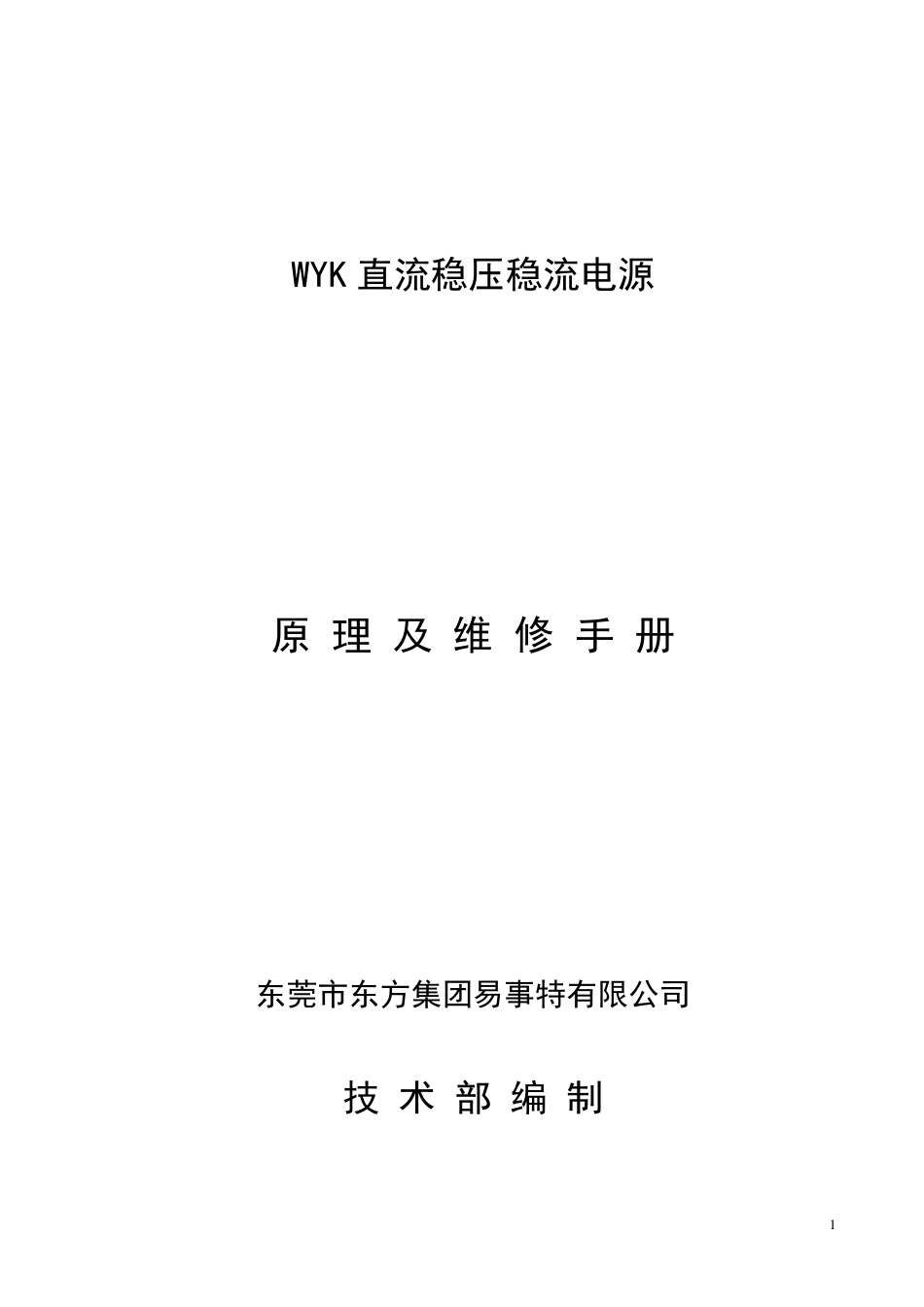

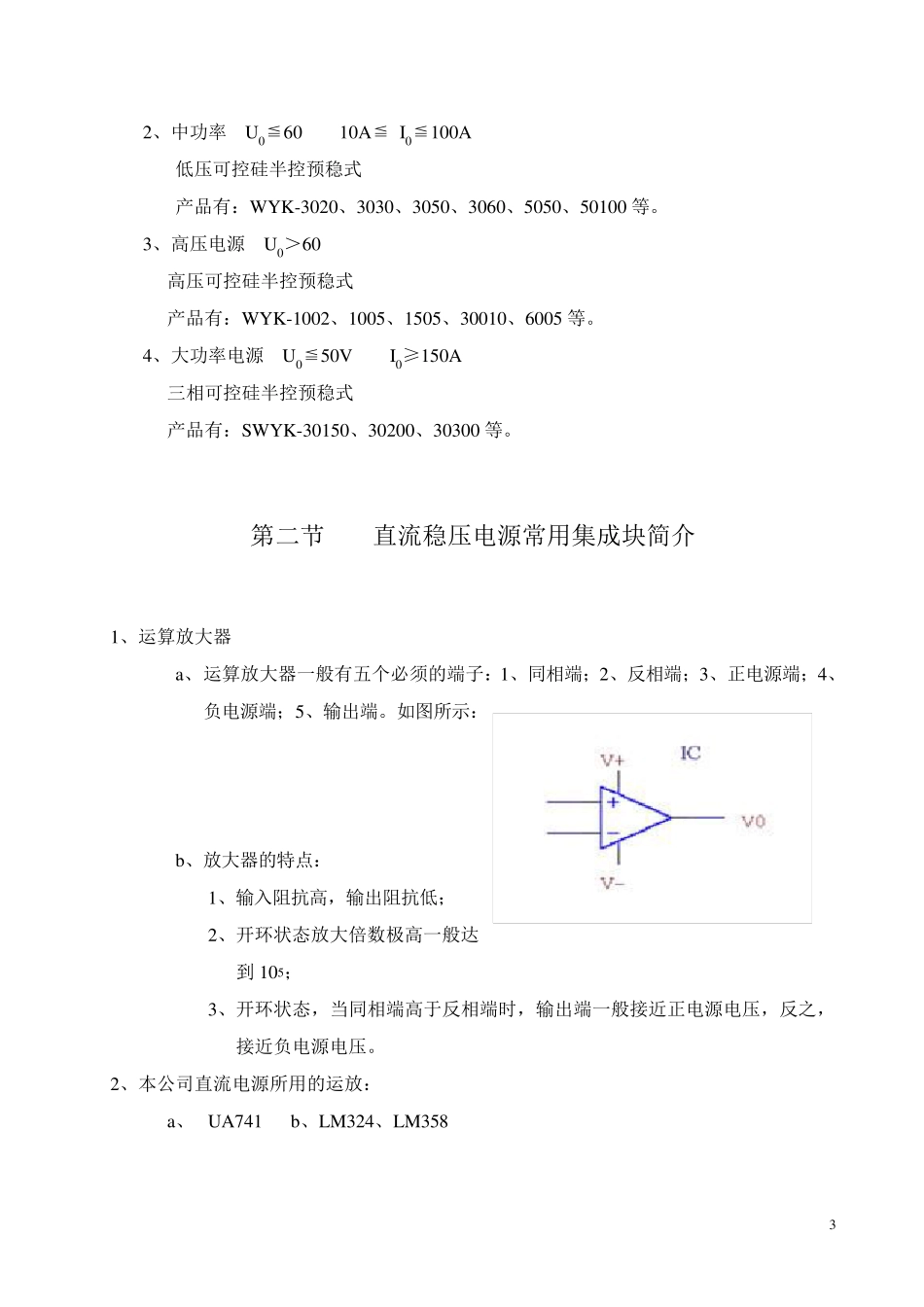

1 WYK 直流稳压稳流电源 原 理 及 维 修 手 册 东莞市东方集团易事特有限公司 技 术 部 编 制 2 第一章 第一节 直流稳压电源的定义及分类 一、直流稳压电源的定义：输出电流的方向不随时间的变化向一个方向运动电源。 直流电源有稳定的直流电源与非稳定的直流电源之分，所谓稳定的直流电源，就是输出电压不随负载或外界电压的变化而变化，非常稳定；非稳定的直流电源输出电流的方向保持不变，输出电压的大小随时间或负载的变化而变化。 二、直流电源的对面就是交流电源，所谓交流电源就是输出电流的方向随时间变化而作周期的变化。 非稳定直流电源如图a，稳定直流电源如图b，交流电源如图c： UUUOOOTTTABC 三、分类 分类原则按输出电压及电流的大小分类： 1、小功率 U0≦60 I0≦10A 继电器预稳式： 产品有：WYK-302B2、303B2、305B2、502B2、503B2、505B2、602B2、502B2、605B2 WYK-302、303、305、502、503、505、602、502、605 WYK-3010、WYK-3010B2 3 2、中功率 U0≦60 10A≦ I0≦100A 低压可控硅半控预稳式 产品有：WYK-3020、3030、3050、3060、5050、50100 等。 3、高压电源 U0＞60 高压可控硅半控预稳式 产品有：WYK-1002、1005、1505、30010、6005 等。 4、大功率电源 U0≦50V I0≥150A 三相可控硅半控预稳式 产品有：SWYK-30150、30200、30300 等。 第二节 直流稳压电源常用集成块简介 1、运算放大器 a、 运算放大器一般有五个必须的端子：1、同相端；2、反相端；3、正电源端；4、负电源端；5、输出端。如图所示： b、放大器的特点： 1、输入阻抗高，输出阻抗低； 2、开环状态放大倍数极高一般达到 105； 3、开环状态，当同相端高于反相端时，输出端一般接近正电源电压，反之，接近负电源电压。 2、本公司直流电源所用的运放： a、 UA741 b、LM324、LM358 4 第三节 直流稳压稳流原理 1、概述 WYK 系列直流稳压稳流为线性串联调整式具有输出电压连续可调，输出电流可以连续设置，纹波电压低稳压精度高等优点。 2、直流稳压电源常用技术指标： 1）输入电压：单相 220V± 10% 50HZ 三相 380V± 10% 三相四线制 50HZ 2）输出电压 DC 0- 额定值（V） 输出电流 DC 0- 额宣值（A） 3）电压调整率 △U/U×100%≤5×10-3 测试条件 输入电压192V～242V 电流调整率 △U/U×100%≤5×10-3 测试条件 空载～满载 4）纹波电压 Vp-p≤20MV 峰-峰值...
