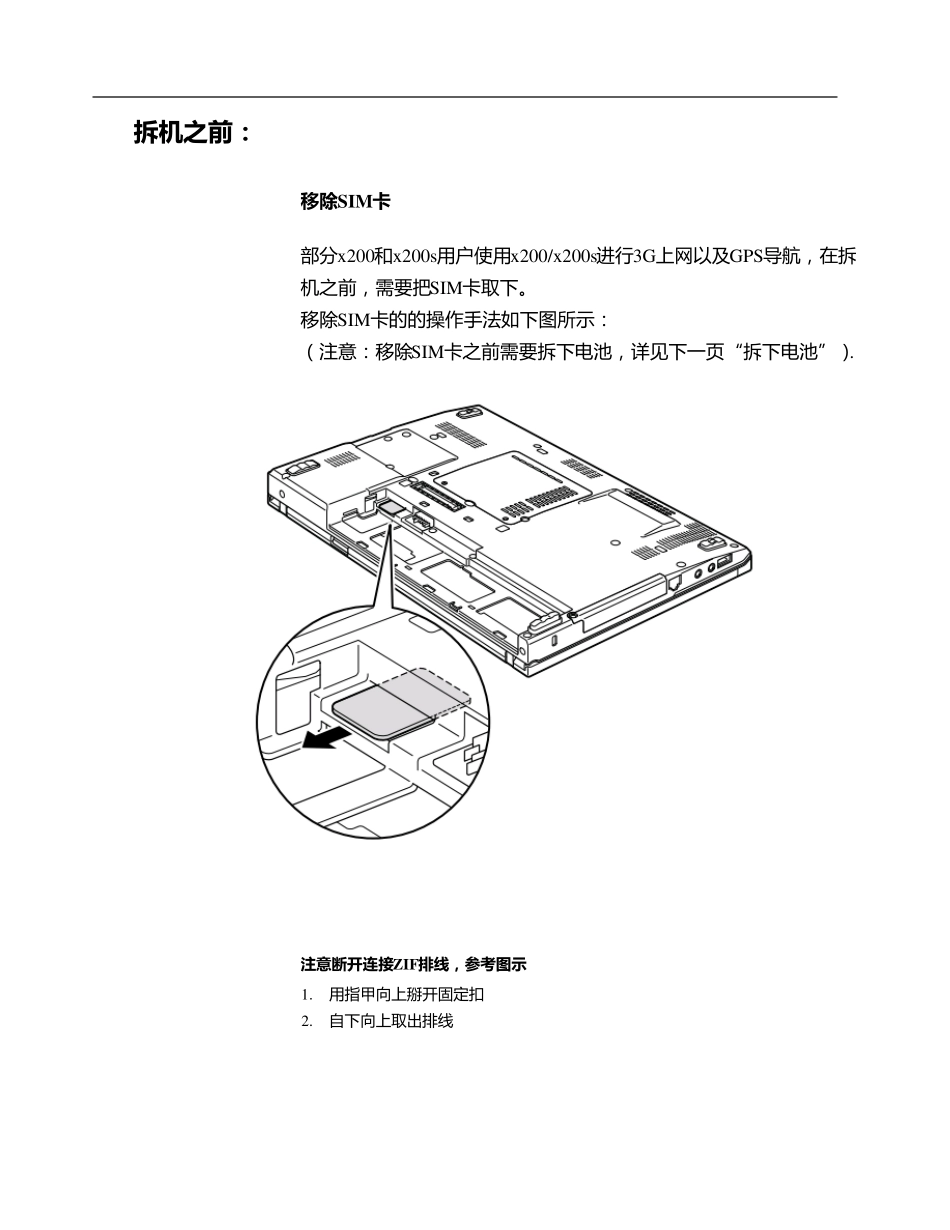

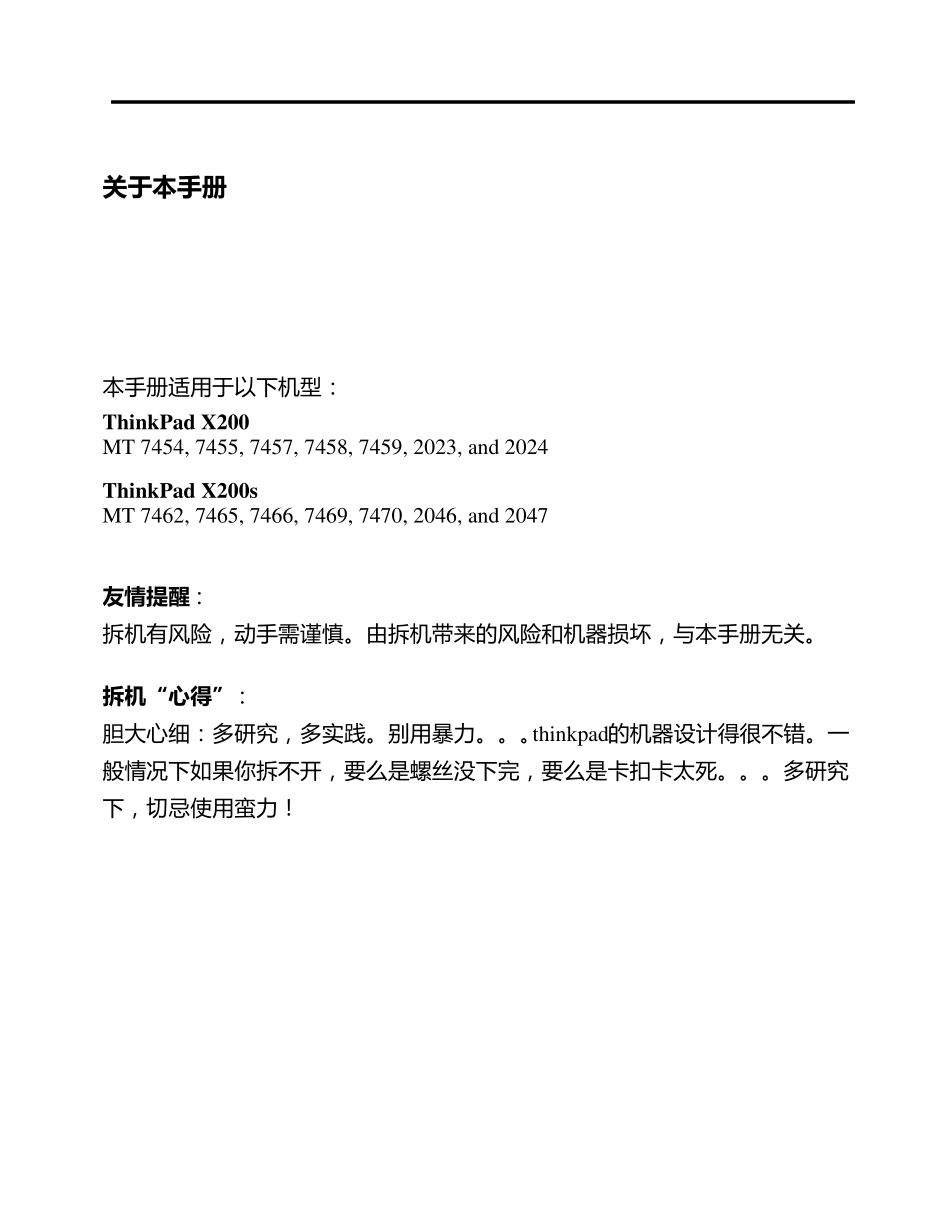

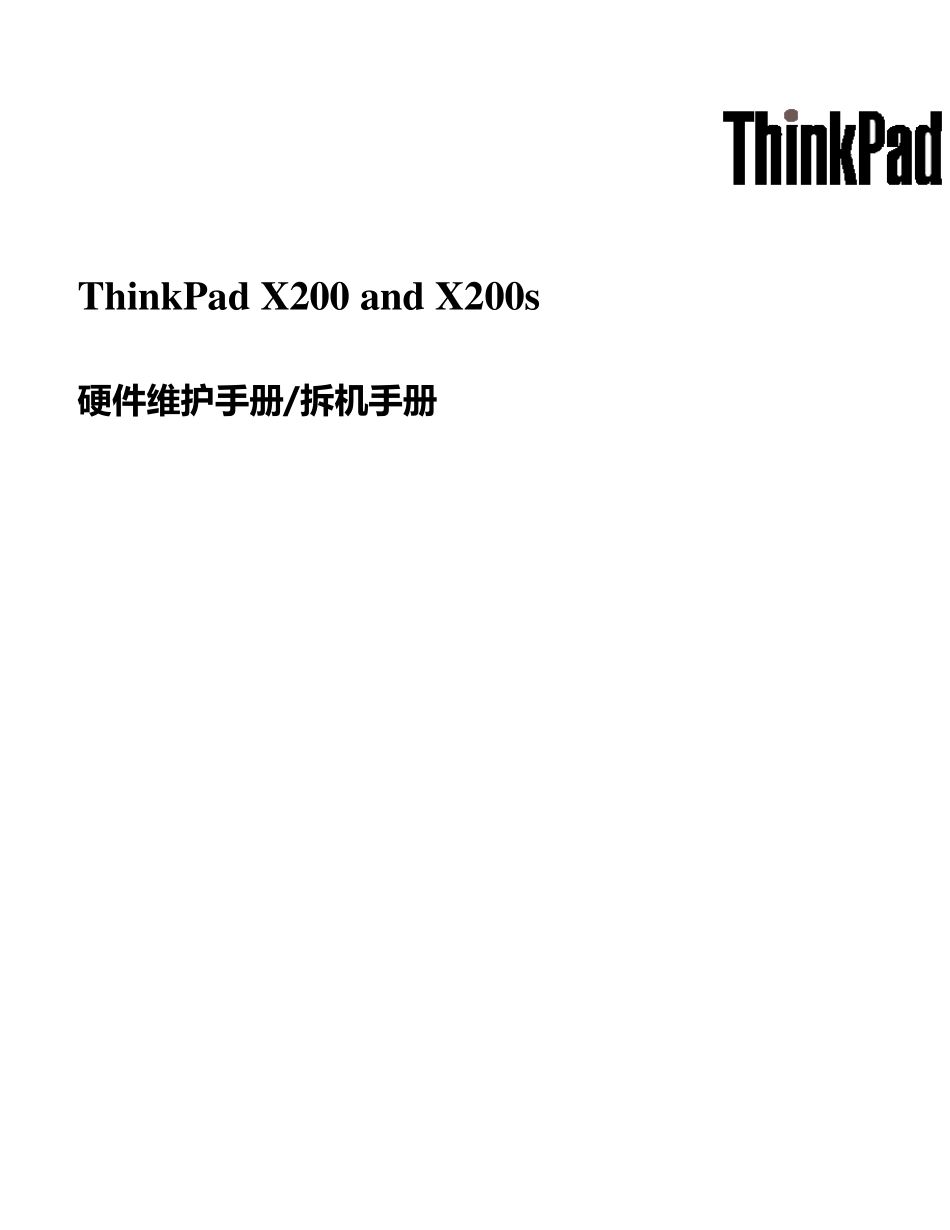

ThinkPad X200 and X200s 硬 件维护手册/拆机手册 关 于 本 手 册 本 手 册 适 用 于 以 下 机 型 ： ThinkPad X200 MT 7454, 7455, 7457, 7458, 7459, 2023, and 2024 ThinkPad X200s MT 7462, 7465, 7466, 7469, 7470, 2046, and 2047 友 情 提 醒 ： 拆 机 有 风 险 ， 动 手 需 谨 慎 。 由 拆 机 带 来 的 风 险 和 机 器 损 坏 ， 与 本 手 册 无 关 。 拆 机 “心得”： 胆 大 心 细 ： 多 研 究 ， 多 实 践 。 别 用 暴 力 。 。 。thinkpad的 机 器 设 计 得 很 不 错 。 一般 情 况 下 如 果 你 拆 不 开 ， 要 么 是 螺 丝 没 下 完 ， 要 么 是 卡 扣 卡 太 死 。 。 。 多 研 究下 ， 切 忌 使 用 蛮 力 ！ 拆 机 之 前 ： 移 除 SIM卡 部 分 x200和 x200s用 户 使 用 x200/x200s进 行 3G上 网 以 及 GPS导 航 ， 在 拆机 之 前 ， 需 要 把 SIM卡 取 下 。 移 除 SIM卡 的 的 操 作 手 法 如 下 图 所 示 ： （ 注 意 ： 移 除 SIM卡 之 前 需 要 拆 下 电 池 ， 详 见 下 一 页 “拆 下 电 池 ”）. 注 意 断 开 连 接 ZIF排 线 ，参考图示 1. 用 指甲向上 掰开固定扣 2. 自下 向上 取 出排线 1010 电 池 替 换 电 池 的 重 要 提 示 ： 英 文 版 里 说 了 一 堆 。 。 。 简 要 翻 译 就 是 ： 1. 尽 量 选 用 原 装 带 FRU电 池 。 因 为 组 装 品 牌 电 池 可 能 没 有 经 过 完 整 测 试 。 （这个仁者见仁智者见智了 ） 2. 不要 使用 有 物理破损或者已经 知道有 安全为 题的电 池 。 3. 外观破损的电 池 不在保修范围内。 游侠的 提 醒： 请关机拆卸或更换电 池 。 带 电 很危险，可 能 会烧到机器。 购买电 池 需谨慎，目前市面上高仿电 池 横行，要 提高警惕，注意鉴别。 危险 请使用原装电 池 。组装品牌电 池 可能自燃或爆炸。 电 池 移除步骤 1. 解开电 池 卡扣，按住电 池 卡口到解锁位置 2. 按图中所示方向移除电 池 当 安 装 时 ： 按 照 上 图 所 谓 反 方 向 放 入 ，确保卡扣扣好。 1020 硬 盘 进 行...
