x3850X5如何添加CPU和QPIWrapCard及两节点配置说明VIP免费

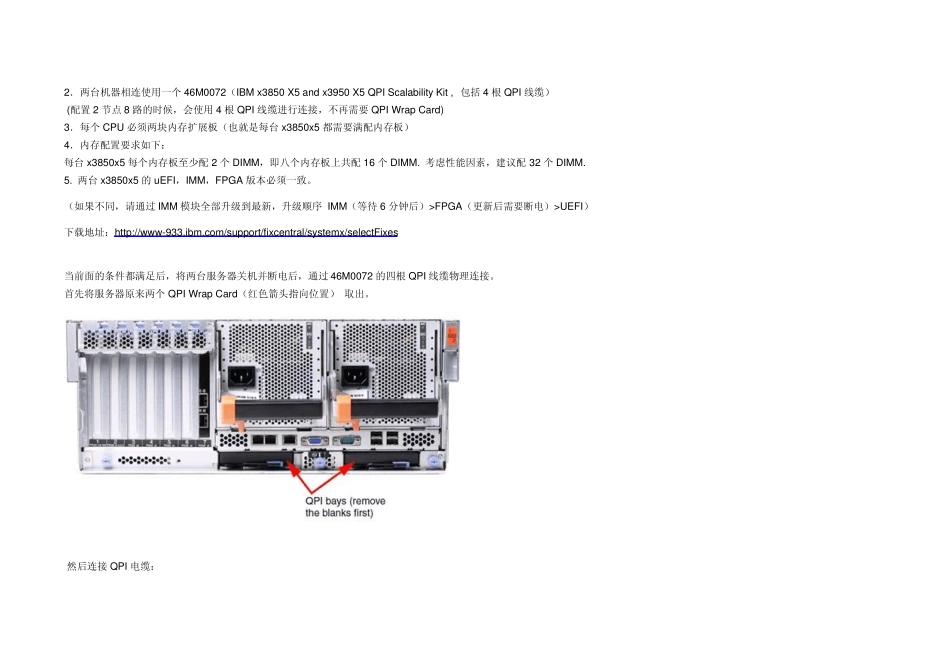

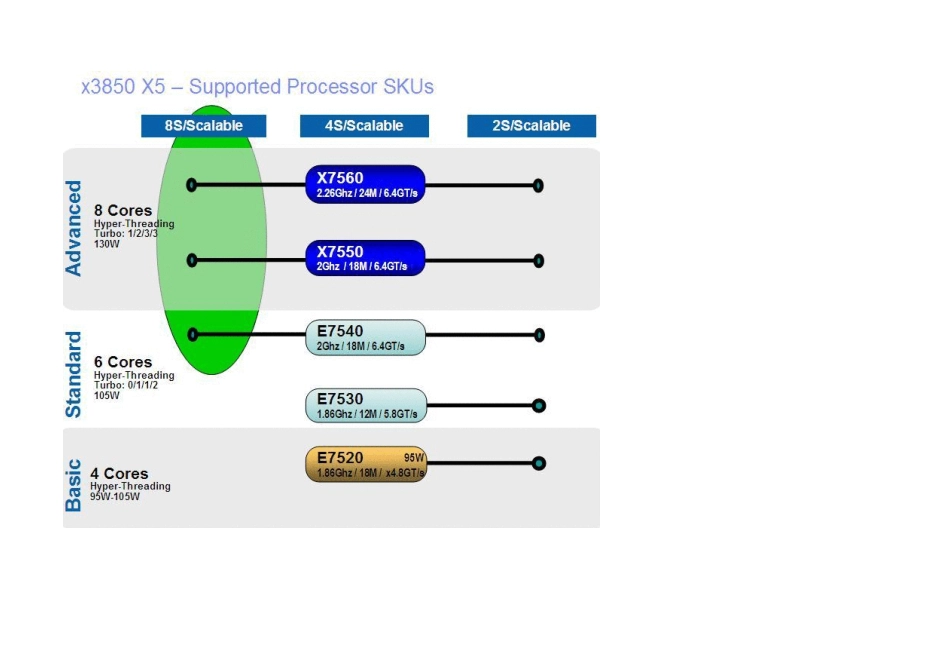

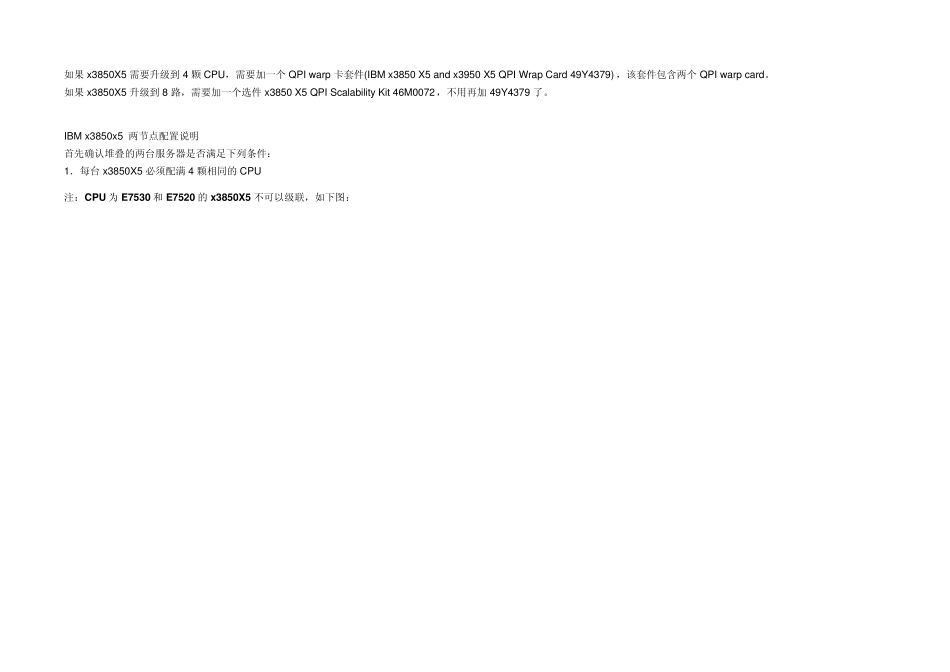

如果x3850X5 需要升级到4 颗CPU，需要加一个QPI warp 卡套件(IBM x3850 X5 and x3950 X5 QPI Wrap Card 49Y4379) ，该套件包含两个QPI warp card。 如果x3850X5 升级到8 路，需要加一个选件x3850 X5 QPI Scalability Kit 46M0072，不用再加49Y4379 了。 IBM x3850x5 两节点配置说明 首先确认堆叠的两台服务器是否满足下列条件： 1．每台 x3850X5 必须配满 4 颗相同的 CPU 注：CPU 为 E7530 和 E7520 的 x3850X5 不可以级联，如下图： 2．两台机器相连使用一个46M0072（IBM x3850 X5 and x3950 X5 QPI Scalability Kit , 包括4 根QPI 线缆） (配置2 节点8 路的时候，会使用4 根QPI 线缆进行连接，不再需要QPI Wrap Card) 3．每个CPU 必须两块内存扩展板（也就是每台x3850x5 都需要满配内存板） 4．内存配置要求如下： 每台x3850x5 每个内存板至少配2 个DIMM，即八个内存板上共配16 个DIMM. 考虑性能因素，建议配32 个DIMM. 5. 两台x3850x5 的uEFI，IMM，FPGA 版本必须一致。 （如果不同，请通过 IMM 模块全部升级到最新，升级顺序 IMM（等待 6 分钟后）>FPGA（更新后需要断电）>UEFI） 下载地址：http://www-933.ibm.com/support/fixcentral/systemx/selectFixes 当前面的条件都满足后，将两台服务器关机并断电后，通过 46M0072 的四根QPI 线缆物理连接。 首先将服务器原来两个QPI Wrap Card（红色箭头指向位置） 取出。 然后连接QPI 电缆： 确定哪台机器为主节点，将QPI 连接线的J1-J2 一端插入该服务器的QPI 接口，J3-J4 一端插入从节点服务器QPI 接口中。 连线顺序为： 主节点1－从节点1，主节点2－从节点3， 主节点3－从节点2，主节点4－从节点4 连接完成后如下图（上主下从）： 物理连接结束后，将两台主机的IMM 卡和笔记本电脑连接到同一个交换机上，并更改其中一台主机的IMM 卡IP 地址为192.168.70.126/255.255.255.0 (缺省都为192.168.70.125)。通过笔记本登入到IMM 卡中，如下图配置双节点（和x3950M2 配置类似） 通过IM M 卡我们可以观察节点堆叠的状态，双节点堆叠后启动，第一次启动会很长时间，请耐心等待。 直到firmw are 界面出现， 硬件自检，会看到两台服务器的两张阵列卡和2 张万兆网卡的四个端口： 操作系统启动后，我们会看到8CPU 和256GB 内存。 系统会提示找到新硬件，我们看到从节点的 CPU 和其他设备被识别出来：
