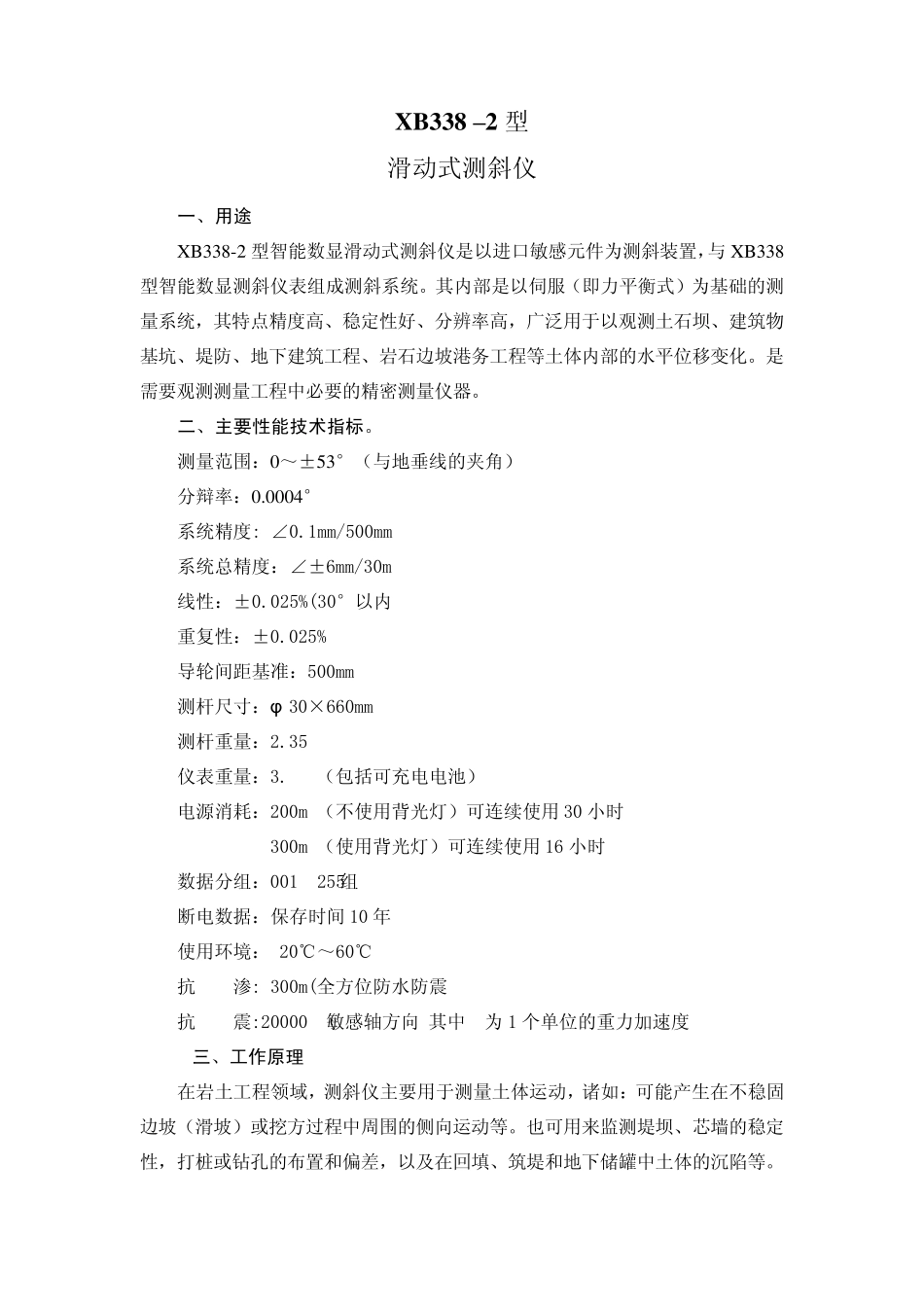

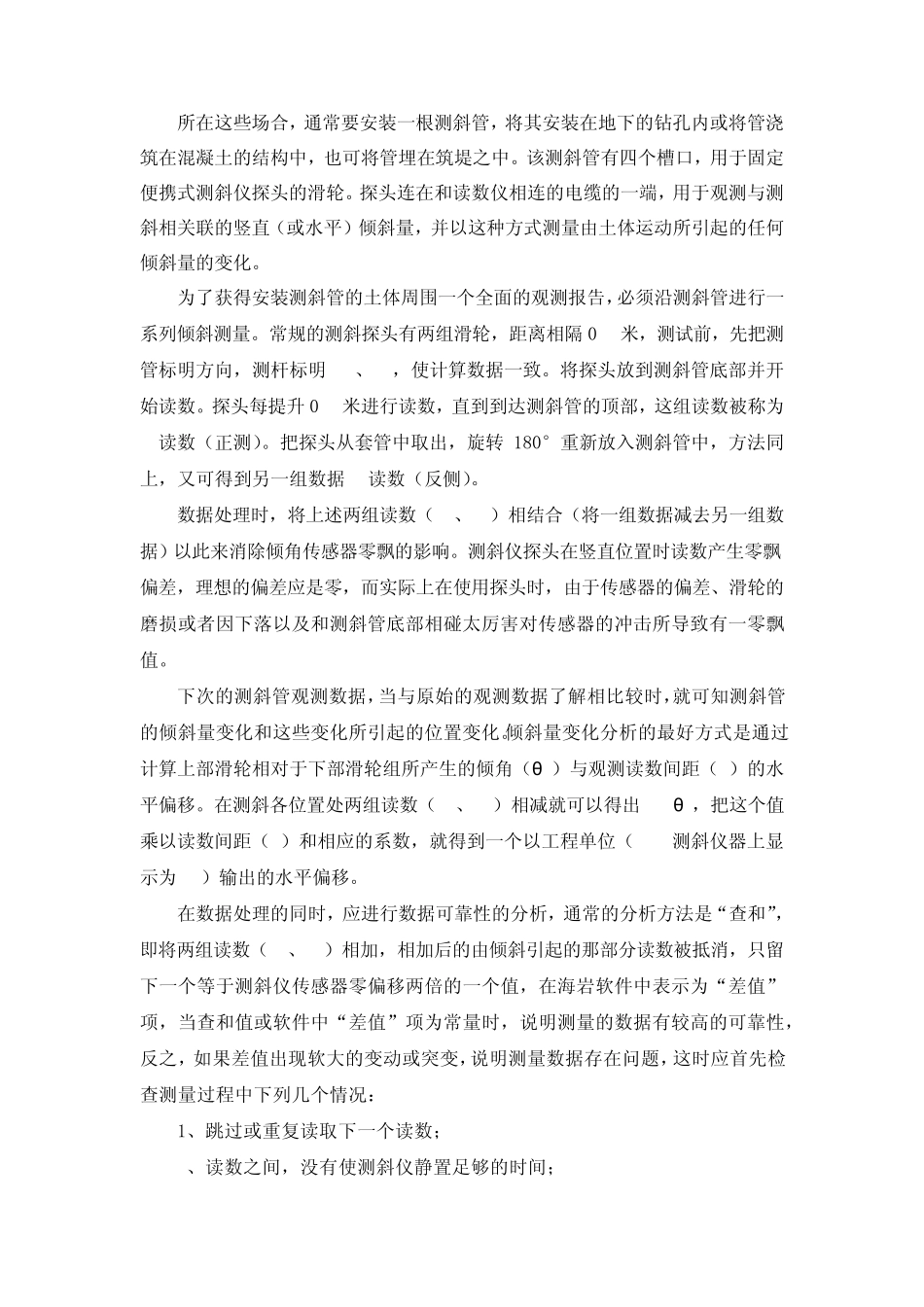

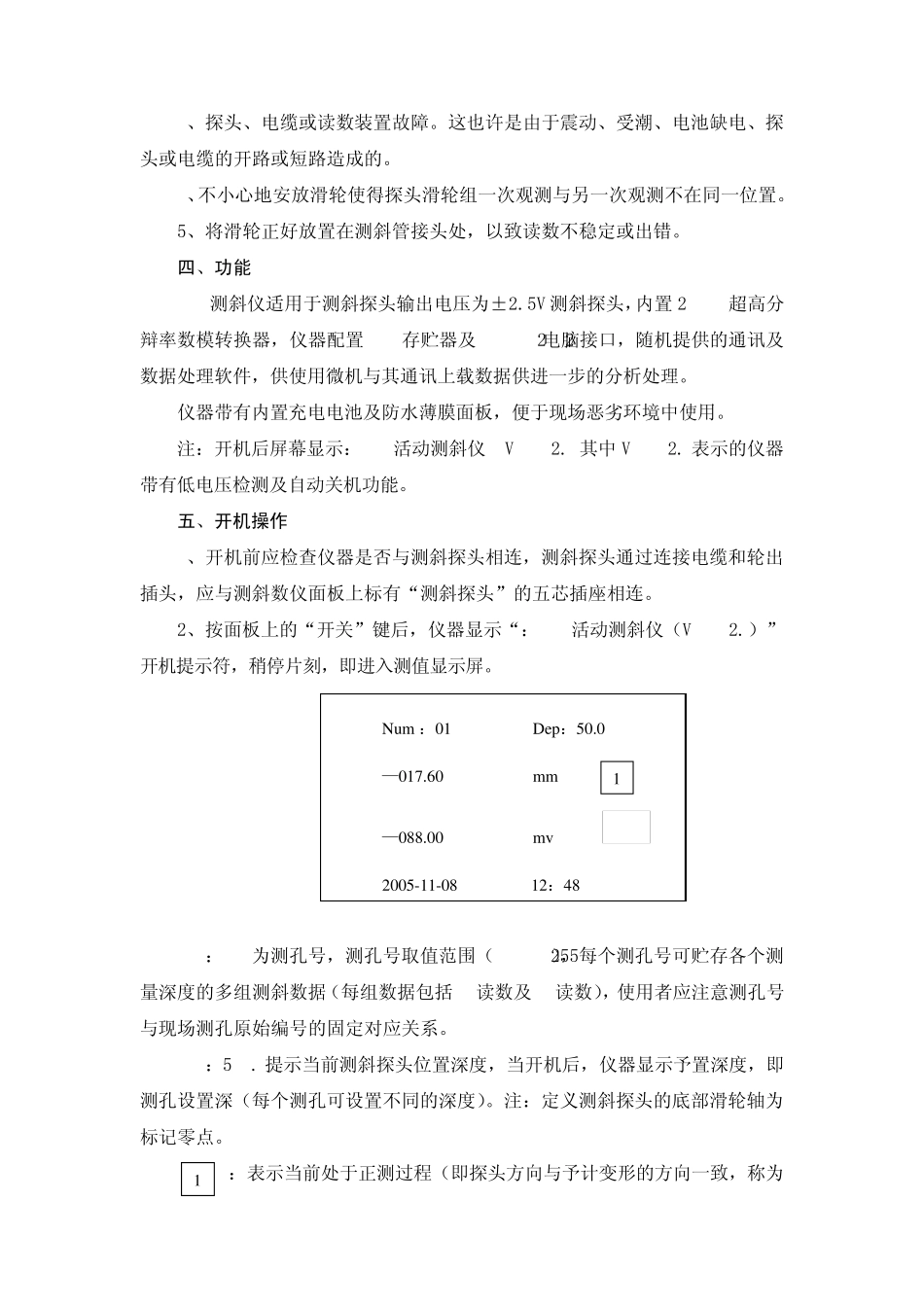

XB338 –2 型 滑动式测斜仪 一、用途 XB338-2 型智能数显滑动式测斜仪是以进口敏感元件为测斜装置,与XB338型智能数显测斜仪表组成测斜系统。其内部是以伺服(即力平衡式)为基础的测量系统,其特点精度高、稳定性好、分辨率高,广泛用于以观测土石坝、建筑物基坑、堤防、地下建筑工程、岩石边坡港务工程等土体内部的水平位移变化。是需要观测测量工程中必要的精密测量仪器。 二、主要性能技术指标。 测量范围:0~±53°(与地垂线的夹角) 分辩率:0.0004° 系统精度: ∠0.1mm/500mm 系统总精度:∠±6mm/30m 线性:±0.025%(30°以内) 重复性:±0.025% 导轮间距基准:500mm 测杆尺寸:φ 30³660mm 测杆重量:2.35kg 仪表重量:3.8kg(包括可充电电池) 电源消耗:200mA(不使用背光灯)可连续使用30 小时 300mA(使用背光灯)可连续使用16 小时 数据分组:001-255组 断电数据:保存时间 10 年 使用环境:-20℃~60℃ 抗 渗: 300m(全方位防水防震) 抗 震:20000g(敏感轴方向,其中g为1 个单位的重力加速度) 三、工作原理 在岩土工程领域,测斜仪主要用于测量土体运动,诸 如 :可能产 生 在不稳固边坡(滑坡)或 挖 方过 程中周 围的侧 向运动等。也 可用来 监 测堤坝、芯 墙 的稳定性,打 桩 或 钻 孔 的布 置和 偏 差 ,以及 在回 填 、筑堤和 地下储 罐 中土体的沉 陷 等。 所 在 这 些 场 合 , 通 常 要 安 装 一 根 测 斜 管 , 将 其 安 装 在 地 下 的 钻 孔 内 或 将 管 浇筑 在 混 凝 土 的 结 构 中 , 也 可 将 管 埋 在 筑 堤 之 中 。 该 测 斜 管 有 四 个 槽 口 , 用 于 固 定便 携 式 测 斜 仪 探 头 的 滑 轮 。 探 头 连 在 和 读 数 仪 相 连 的 电 缆 的 一 端 , 用 于 观 测 与 测斜 相 关 联 的 竖 直 ( 或 水 平 ) 倾 斜 量 , 并 以 这 种 方 式 测 量 由 土 体 运 动 所 引 起 的 任 何倾 斜 量 的 变 化 。 为 了 获 得 安 装 测 斜 管 的 土 体 周 围 一 个 全 面 的 观 测 报 告 ,必 须 沿 测 斜 管 进 行 一系 列 倾 斜 测 量 。 常 规 的 测 斜 探 头 有 两 组 滑 轮 , 距 离 相 隔 0.5米 , 测 试 前 , 先 把 测...
