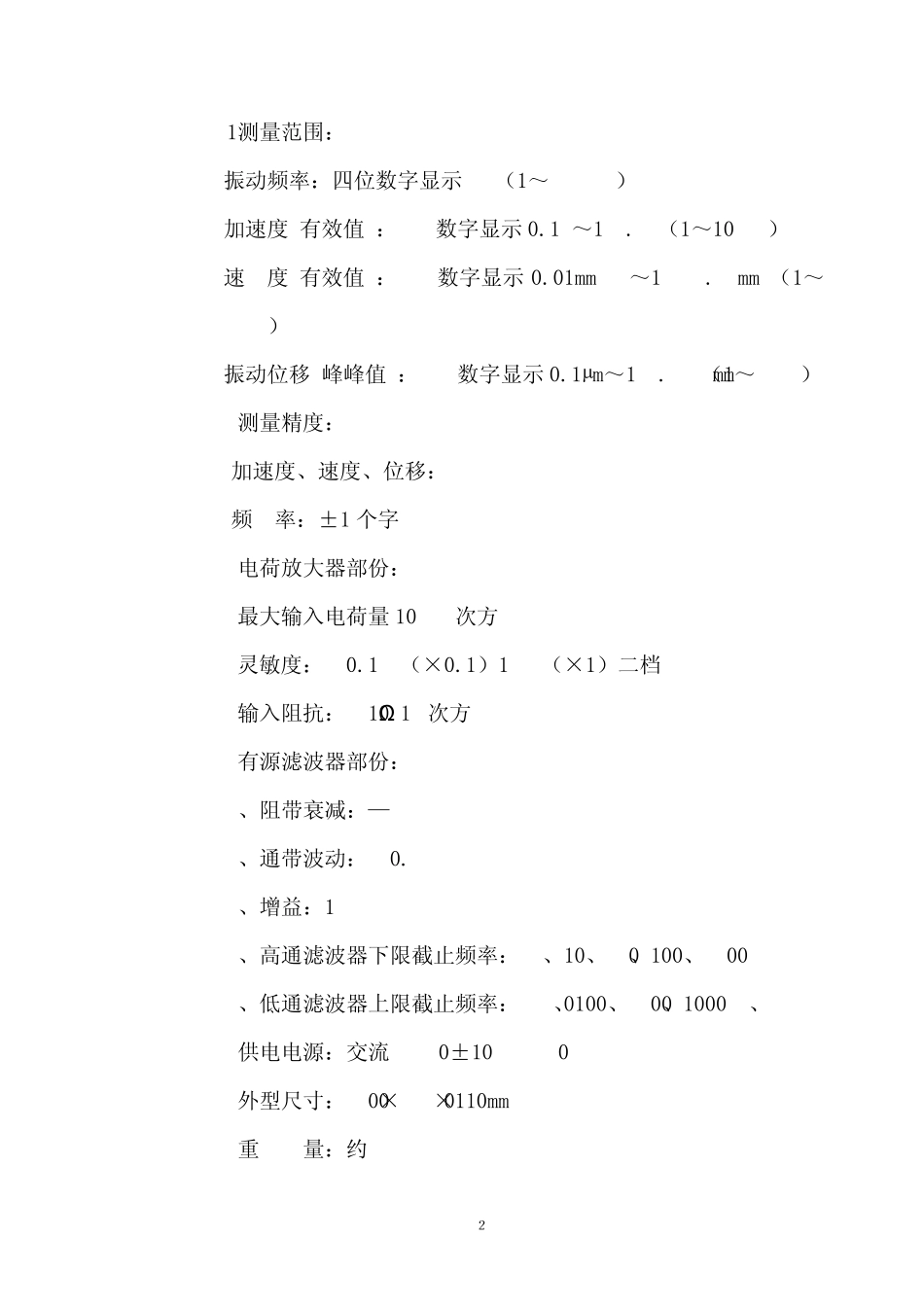

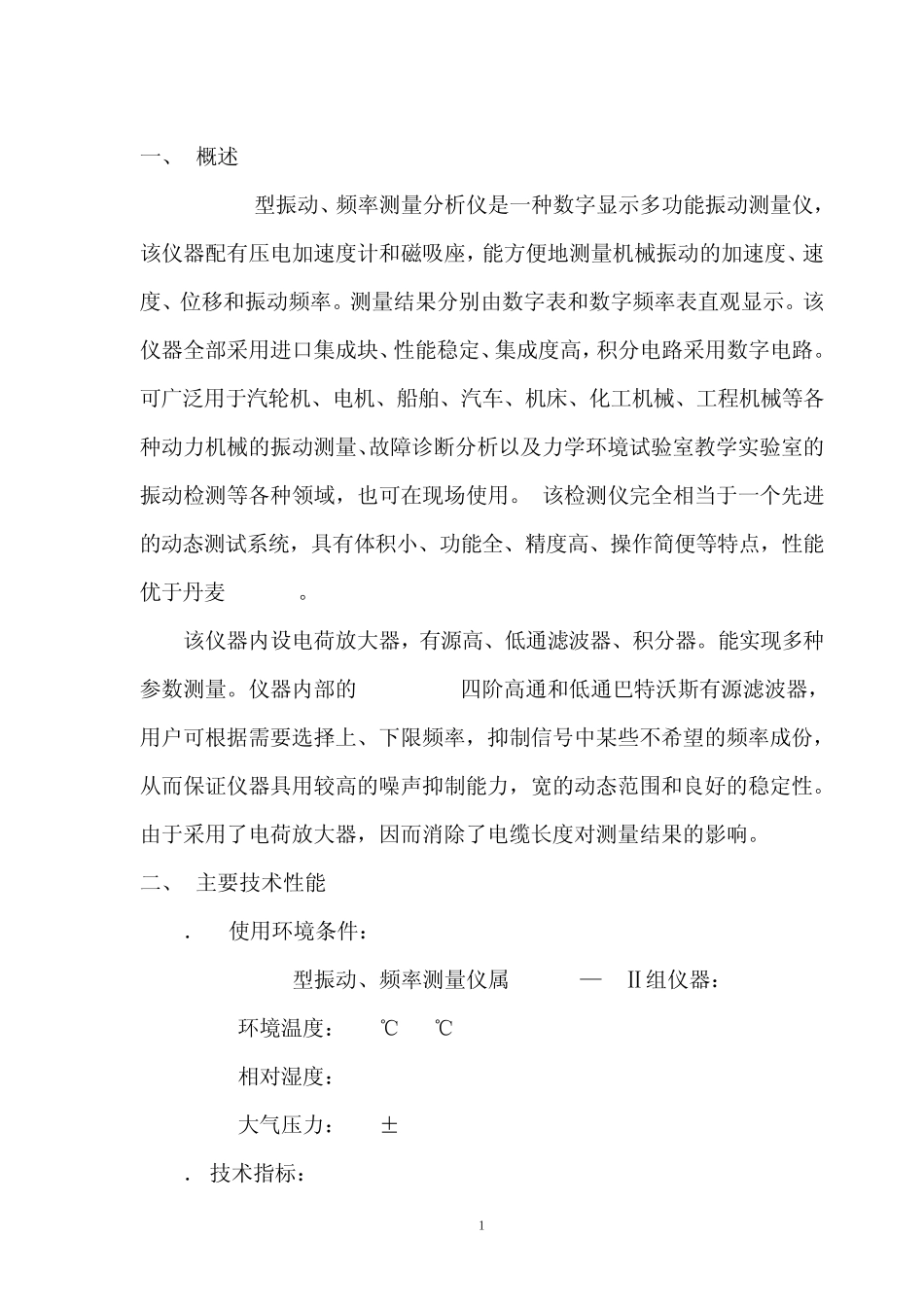

X D 2006 型振动、频率测量分析仪 使用说明书 江苏省宝应新力振动仪器厂 １ 一、 概述 XD2006型振动、频率测量分析仪是一种数字显示多功能振动测量仪，该仪器配有压电加速度计和磁吸座，能方便地测量机械振动的加速度、速度、位移和振动频率。测量结果分别由数字表和数字频率表直观显示。该仪器全部采用进口集成块、性能稳定、集成度高，积分电路采用数字电路。可广泛用于汽轮机、电机、船舶、汽车、机床、化工机械、工程机械等各种动力机械的振动测量、故障诊断分析以及力学环境试验室教学实验室的振动检测等各种领域，也可在现场使用。 该检测仪完全相当于一个先进的动态测试系统，具有体积小、功能全、精度高、操作简便等特点，性能优于丹麦 BK2511。 该仪器内设电荷放大器，有源高、低通滤波器、积分器。能实现多种参数测量。仪器内部的-24db/oct四阶高通和低通巴特沃斯有源滤波器，用户可根据需要选择上、下限频率，抑制信号中某些不希望的频率成份，从而保证仪器具用较高的噪声抑制能力，宽的动态范围和良好的稳定性。由于采用了电荷放大器，因而消除了电缆长度对测量结果的影响。 二、 主要技术性能 1． 使用环境条件： XD2006型振动、频率测量仪属SJ2075—82Ⅱ组仪器： (1)环境温度：-20℃+70℃ (2)相对湿度：<80% (3)大气压力：750±30mmHg 2． 技术指标： ２ (1)测量范围： 振动频率：四位数字显示 （1～9999HZ） 加速度(有效值)：LCD数字显示0.1g～19.99g（1～10KHZ） 速 度(有效值)：LCD数字显示0.01mm/S ～199.9mm /S （1～5KHZ） 振动位移(峰峰值)：LCD数字显示0.1µm～19.99mm（1～2KHZ） (2)测量精度： 加速度、速度、位移：5% 频 率：±1 个字 (3)电荷放大器部份： 最大输入电荷量10PC5次方 灵敏度： 0.1v/g（×0.1）1v/g（×1）二档 输入阻抗：>10Ω 12次方 (4)有源滤波器部份： A、阻带衰减：—24db/oct B、通带波动：<0.3db C、增益：1 D、高通滤波器下限截止频率： 3、10、30、100、300HZ E、低通滤波器上限截止频率： 30、100、300、1000HZ、F (6)供电电源：交流 220V ±10% 50HZ (7)外型尺寸：300×260×110mm (8)重 量：约 2kg ３ 三、 原理简介 由加速度计产生的电荷信号送入电荷放大器转换成电压信号，再经高低通滤波器去除信号中不希望的频率成份，并经规一化放大器进行传感器灵敏度归一，然后再对加速度信号进行积分，转换成速度或位移信号，本仪器...
