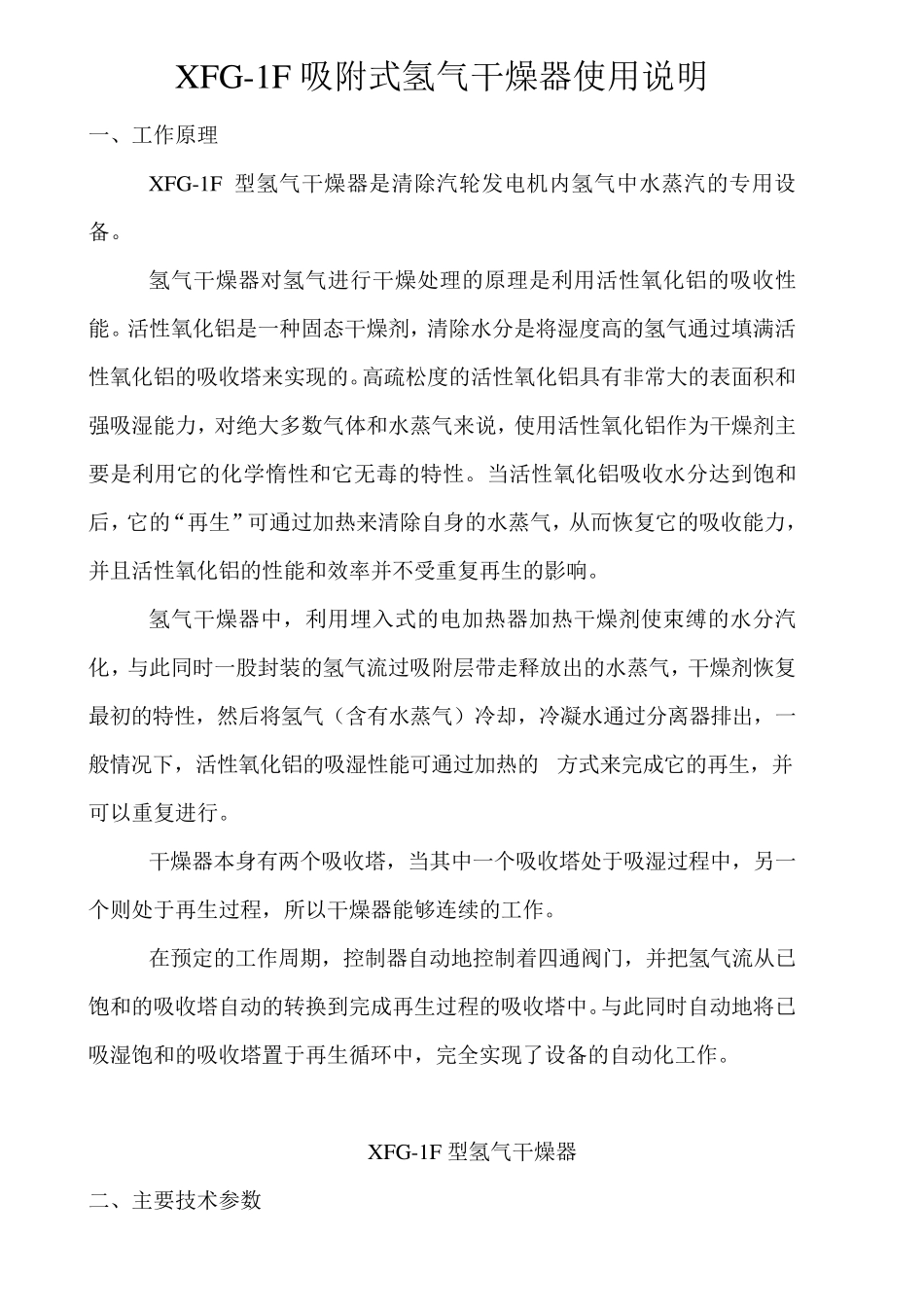

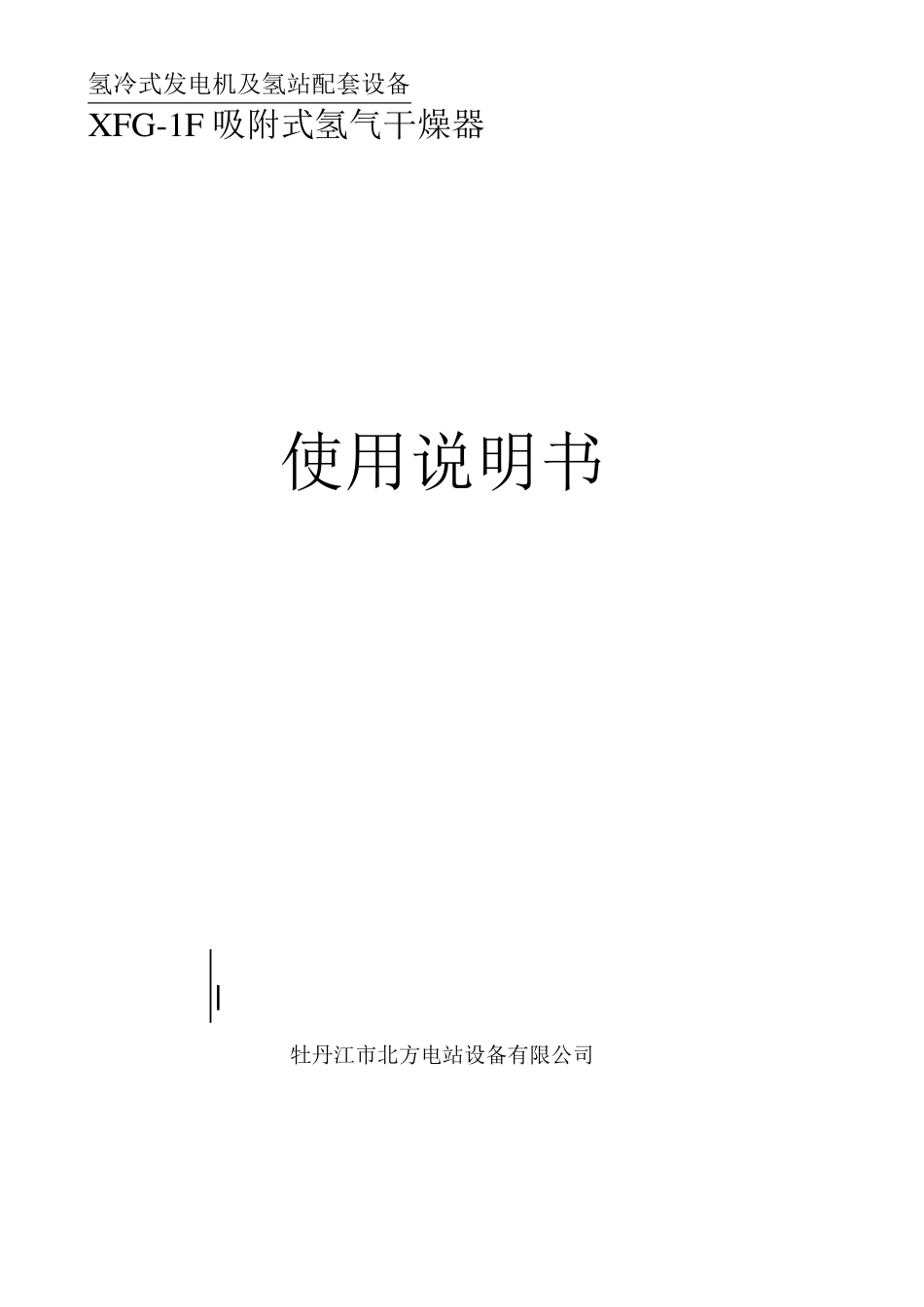

氢冷式发电机及氢站配套设备 X FG -1F 吸附式氢气干燥器 使用说明书 牡丹江市北方电站设备有限公司 目录 一、 工作原理——1 二、 主要技术参数————2 三、 设备型号说明————3 四、 设备的安装————3 五、 设备启动前注意事项————4 六、 启动运行程序步骤————5 七、 设备控制箱的净化说明————7 八、 设备的净化过程————8 九、 人机界面按键使用说明————9 十、 设备的拆卸维护和安装————1 5 十一、 设备的预防性维护程序————1 7 十二、 附安装图、工艺流程图、运行记录表————1 9 X FG -1F 吸附式氢气干燥器使用说明 一、工作原理 X FG -1F 型氢气干燥器是清除汽轮发电机内氢气中水蒸汽的专用设备。 氢气干燥器对氢气进行干燥处理的原理是利用活性氧化铝的吸收性能。活性氧化铝是一种固态干燥剂，清除水分是将湿度高的氢气通过填满活性氧化铝的吸收塔来实现的。高疏松度的活性氧化铝具有非常大的表面积和强吸湿能力，对绝大多数气体和水蒸气来说，使用活性氧化铝作为干燥剂主要是利用它的化学惰性和它无毒的特性。当活性氧化铝吸收水分达到饱和后，它的“再生”可通过加热来清除自身的水蒸气，从而恢复它的吸收能力，并且活性氧化铝的性能和效率并不受重复再生的影响。 氢气干燥器中，利用埋入式的电加热器加热干燥剂使束缚的水分汽化，与此同时一股封装的氢气流过吸附层带走释放出的水蒸气，干燥剂恢复最初的特性，然后将氢气（含有水蒸气）冷却，冷凝水通过分离器排出，一般情况下，活性氧化铝的吸湿性能可通过加热的 方式来完成它的再生，并可以重复进行。 干燥器本身有两个吸收塔，当其中一个吸收塔处于吸湿过程中，另一个则处于再生过程，所以干燥器能够连续的工作。 在预定的工作周期，控制器自动地控制着四通阀门，并把氢气流从已饱和的吸收塔自动的转换到完成再生过程的吸收塔中。与此同时自动地将已吸湿饱和的吸收塔置于再生循环中，完全实现了设备的自动化工作。 X FG -1F 型氢气干燥器 二、主要技术参数 1、 被干燥的气体——氢气 2、 冷凝方式：水冷、入口水温度在摄氏 29℃以下 3、 冷却水流量：0.5t/h 4、 工作压力：0.6Mpa 5、 设计氢气流量：100Nm3/h 6、 出口氢气露点温度（工作压力下）小于-35℃ 7、 加热器的温度调节器：设定在 163℃ 8、 电源：380V 3PH 50HZ 9、 加热器：1064 瓦（每个） 10、 风机...
