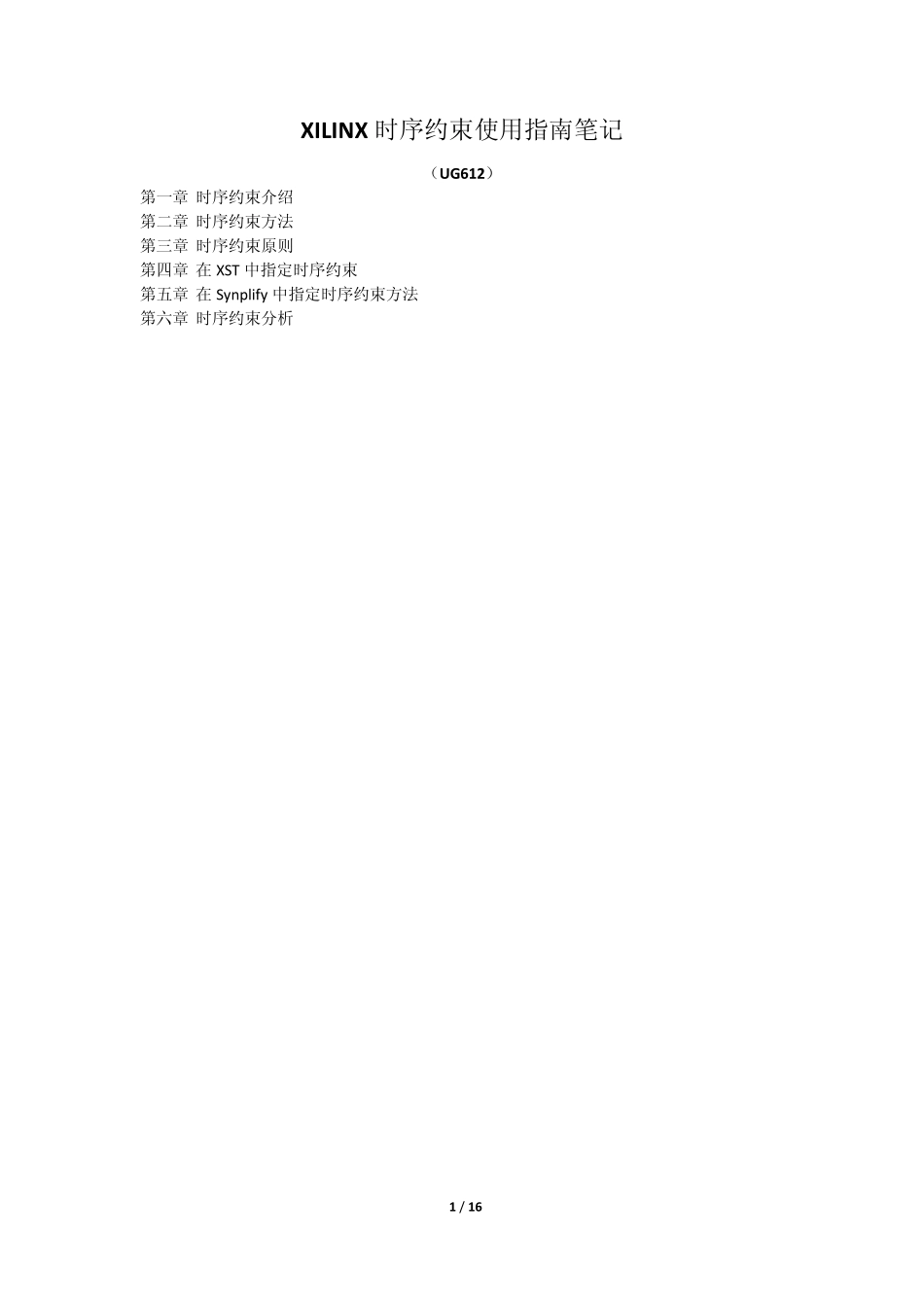

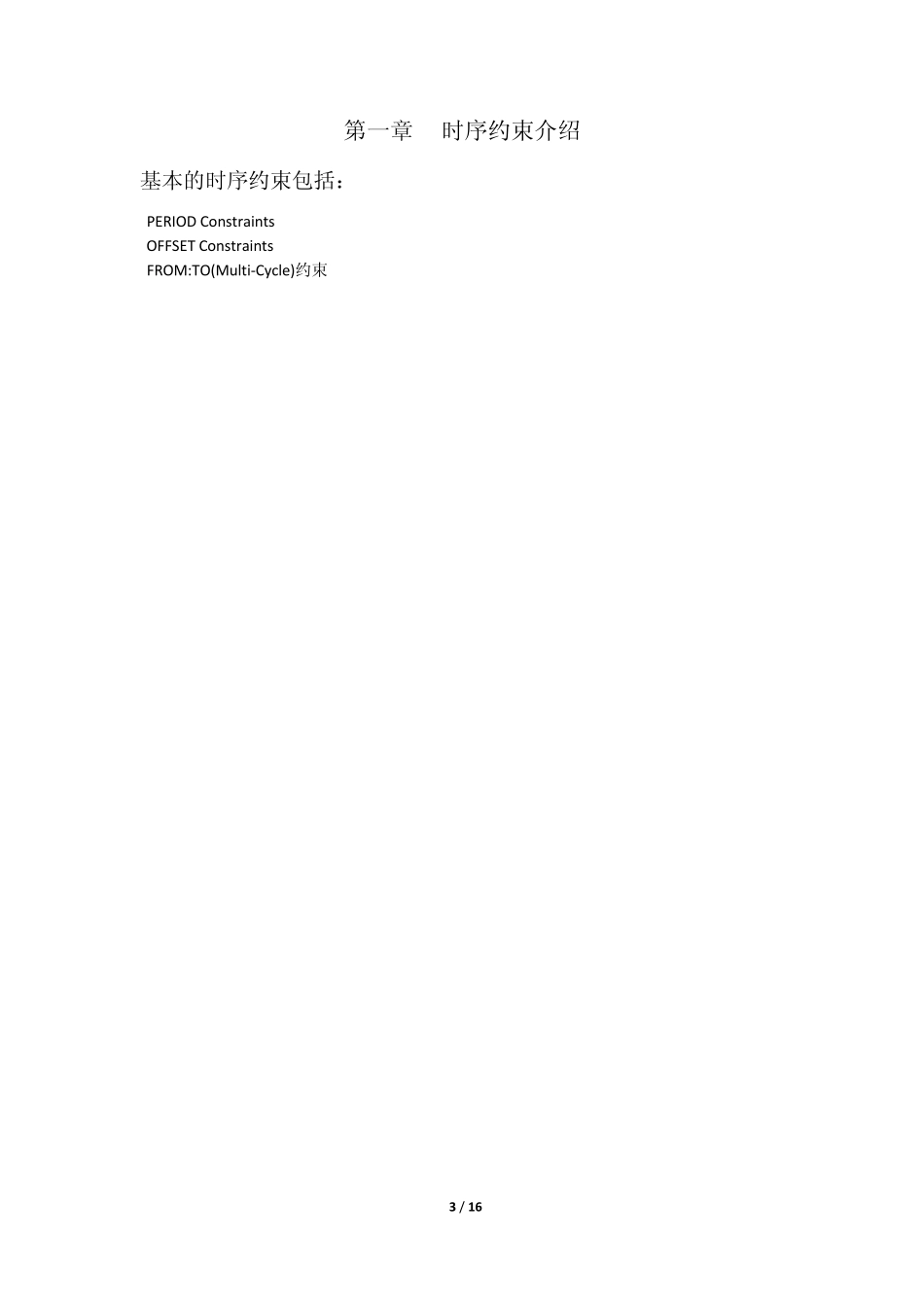

1 / 16 XILINX时序约束使用指南笔记 （UG612） 第一章 时序约束介绍 第二章 时序约束方法 第三章 时序约束原则 第四章 在 XST 中指定时序约束 第五章 在 Synplify 中指定时序约束方法 第六章 时序约束分析 2 / 16 3 / 16 第一章 时序约束介绍 基本的时序约束包括： “PERIOD Constraints” “OFFSET Constraints” “FROM:TO(Multi-Cycle)约束” 4 / 16 第二章 时序约束方法 1，简介： 2，基本的约束方法 根据覆盖的路径不同，时序要求变成一些不同的全局约束。 最普通的路径类型包括： 1，输入路径 2，同步元件到同步元件路径 3，指定路径 4，输出路径 XILINX 的时序约束与每一种全局约束类型都有关。最有效的方法就是一开始就指定全局约束然后再加上指定路径的约束。在很多案例中，只要全局约束就可满足需求。 FPGA 器件执行工具都是由指定的时序要求驱动的。如果时序约束过头的话，就会导致内存使用增加，工具运行时间增加。更重要的是，过约束还会导致性能下降。因此，推荐使用实际设计要求的约束值。 3，输入时序约束 输入时序约束包括 2 种 “系统同步输入” “源同步输入” 输入时钟约束覆盖了输入数据的FPGA 外部引脚到获取此数据的寄存器之间的路径。输入时钟约束经常用”OFFSET IN”约束。指定输入时钟要求的最好方法，取决于接口的类型（源/系统同步）和接口是 SDR 还是 DDR。 OFFSET IN 定义了数据和在 FPGA 引脚抓取此数据的时钟沿之间的关系。在分析 OFFSET IN约束时，时序分析工具自动将影响时钟和数据延迟的因素考虑进去。这些因素包括： 时钟的频率和相位转换 时钟的不确定 数据延迟调整 除了自动调整，还可以在与接口时钟相关的”PERIOD”约束中另外增加时钟不确定。 关于增加”INPUT_JITTER”的更多信息，参见第三章的”PERIOD Constraints”。 “OFFSET IN”与单输入时钟有关，默认情况下，OFFSET IN 约束覆盖了从输入 pad 到内部同步元件之间的所有路径。用于抓取那些从 pad 输入的数据的同步元件由指定的OFFSET IN时钟触发。应用 OFFSET IN 约束被称为”global”方法。这是指定输入时序的最有效的方法。 系统同步输入 在体统同步接口中，发送和抓取数据共用一个系统时钟。板上的布线延迟和时钟倾斜限制了接口的工作频率。更低的频率也会导致系统同步输入接口典型的采用 SDR 应用。 系统同步 SDR 应用例子，见图 2-1。系统...
