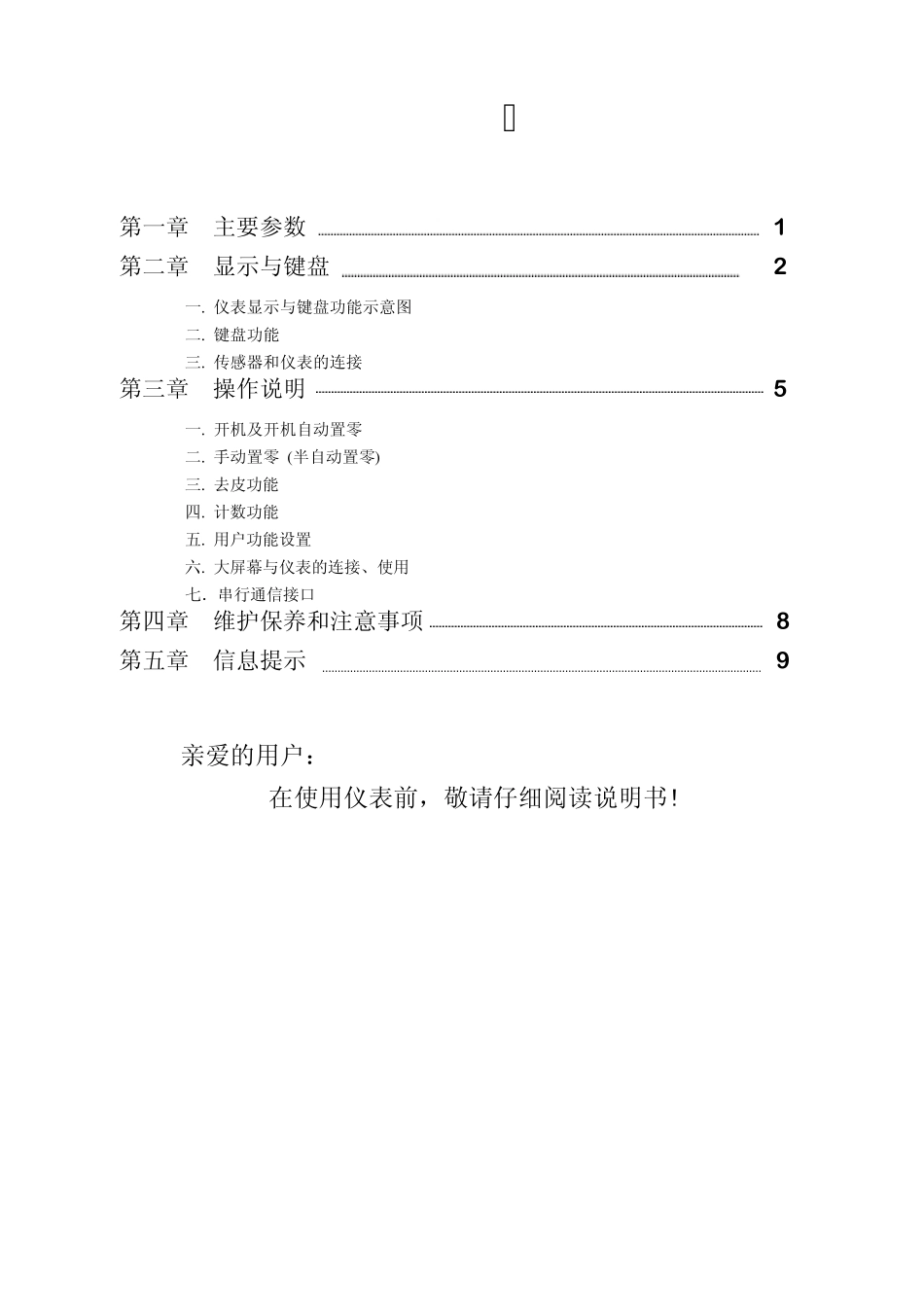

XK3190－ A12/A12E 称 重 显 示 器 使 用 说 明 书 2005 年 07 月版 上海耀华称重系统有限公司制造 录 第一章 主要参数 1 第二章 显示与键盘 2 一. 仪表显示与键盘功能示意图 二. 键盘功能 三. 传感器和仪表的连接 第三章 操作说明 5 一. 开机及开机自动置零 二. 手动置零 (半自动置零) 三. 去皮功能 四. 计数功能 五. 用户功能设置 六. 大屏幕与仪表的连接、使用 七．串行通信接口 第四章 维护保养和注意事项 8 第五章 信息提示 9 亲爱的用户： 在使用仪表前，敬请仔细阅读说明书! 9 0－ A12 / A12E 第一章 主要参数 1. 型号： XK3190－ A12 / A12E 称重显示器 2. 准确度: n=3000 3. 采样速度： 10 次 /秒 4. 传感器灵敏度范围： 1.5～ 3mV / V 5. 分度值： 1/2/5/10/20/50 可选 6. 显示： 6 位 LCD / LED， 6 个状态指示 7. 大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50 米， 8. 通讯接口（可选）： RS232C；波特率1200/2400/4800/9600 可 9. 使用电源: 蓄电池 DC6V/4AH （当电源电压小于5.4V 时，显示Bat_lo 报警） 10. 使用温度、湿度： 0～ 40℃；≤85%RH 11. 储运温度： -25～ 55℃ ( 1 ) 9 0－ A12 / A12E 第二章 显示及键盘 一 . 仪表显示和键盘功能示意图: (图 2 - 1 ) 显 示 和 键 盘 示 意 图 ( 2 ) 交流电源 功能 * 去皮 置零 开 /关 计数 功能 * 去皮 稳定 零点 # XK3190－ A12 称重显示器 # 功能 * 去皮 置零 XK3190－ A12E 称重显示器 计数 功能 * 去皮 稳定 零点 交流 欠电 9 0-A12 / A12E 二. 键盘功能 1. [功能 ]：在称重状态时，按此键大于5 秒，进入用户设置模式。 按此键小于5 秒，进入计数状态。 2. [ * ]：在计数状态时，按此键进入取样样本数输入状态。 3. [去皮 ]：在称重状态时，按此键去除皮重。 4. [置零 ]：在称重状态时，按此键重量显示为零。 5. [开/关 ]：在关机状态时，按此键开机，在开机状态，按此键关机。（A12E 无此键） ( 3 ) 9 0-A12 / A12E 三 . 传感器与仪表的连接 1. 传感器的连接采用9 芯插头座. 图 2-3 标注了各引脚的意义。 2. 使用四芯屏蔽电缆，本仪表无长线补偿。 3. ▲ ！传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接...
