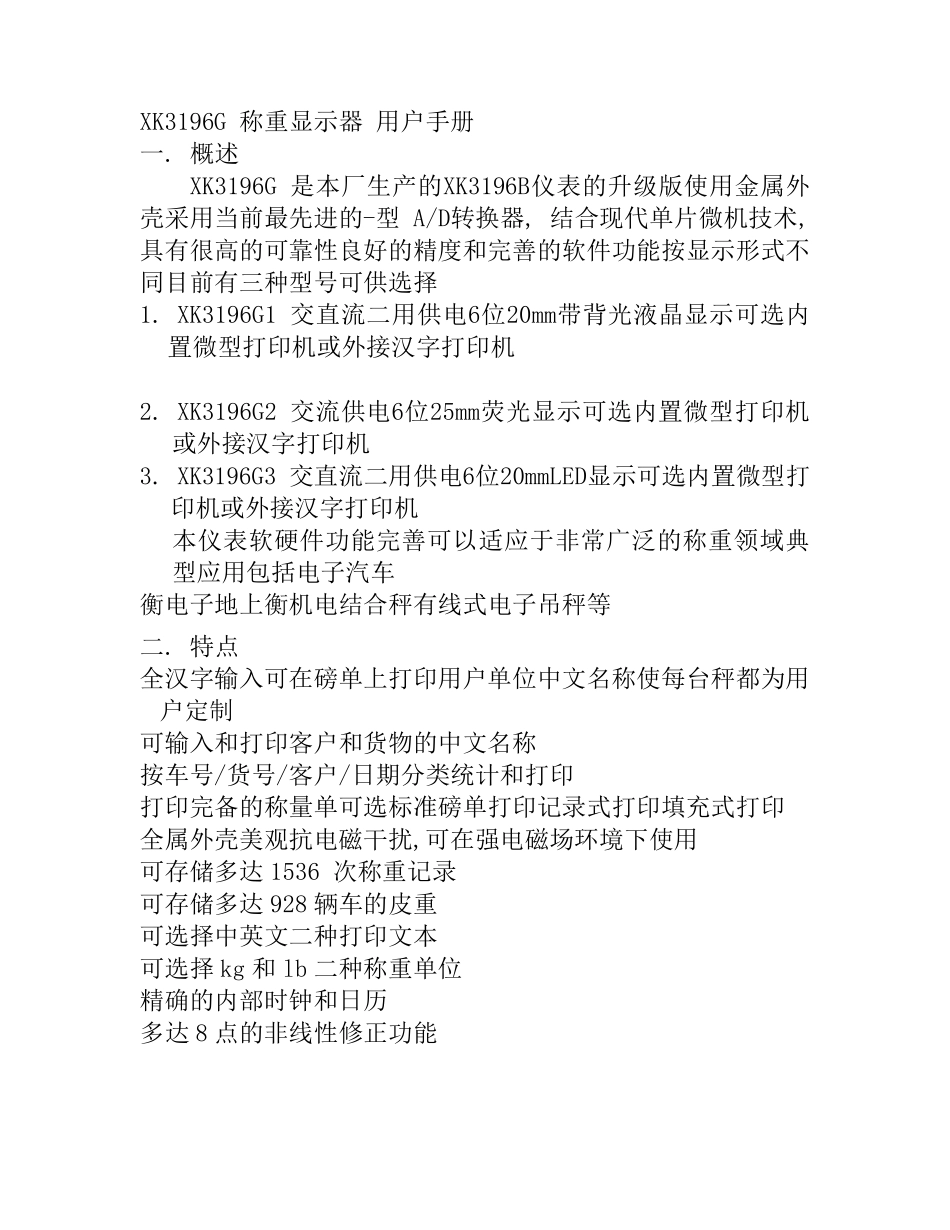

XK3196G 称重显示器 用户手册 一. 概述 ••• XK3196G 是 本 厂 生 产 的 XK3196B仪 表 的 升 级 版 使 用金 属 外壳 采 用当 前 最 先 进 的 -型 •A/D转 换 器, 结 合 现 代 单 片 微 机 技 术 , 具 有 很 高 的 可 靠 性 良 好 的 精 度 和 完 善 的 软 件 功 能 按 显示形 式 不同 目 前 有 三 种 型 号 可 供 选 择 1. XK3196G1 交 直 流 二 用供 电 6位 20mm带 背 光 液 晶 显示可 选 内置 微 型 打 印 机 或 外 接 汉 字 打 印 机 2. XK3196G2 交 流 供 电 6位 25mm荧 光 显示可 选 内 置 微 型 打 印 机或 外 接 汉 字 打 印 机 3. XK3196G3 交 直 流 二 用供 电 6位 20mmLED显示可 选 内 置 微 型 打印 机 或 外 接 汉 字 打 印 机 本 仪 表 软 硬 件 功 能 完 善 可 以 适 应 于 非 常 广 泛 的 称重领 域 典型 应 用包 括 电 子 汽 车 衡 电 子 地 上 衡 机 电 结 合 秤 有 线 式 电 子 吊 秤 等 二 . 特 点 全 汉 字 输 入 可 在 磅单 上 打 印 用户单 位 中文名称使 每台秤 都为用户定制 可 输 入 和 打 印 客户和 货物的 中文名称 按 车 号 /货号 /客户/日期分类统计和 打 印 打 印 完 备的 称量单 可 选 标准磅单 打 印 记录式 打 印 填充式 打 印 全 属 外 壳 美观抗电 磁干扰 ,可 在 强 电 磁场 环 境 下 使 用 可 存 储 多 达 1536 次 称重记录 可 存 储 多 达 928 辆 车 的 皮 重 可 选 择 中英 文二 种 打 印 文本 可 选 择 kg 和 lb 二 种 称重单 位 精 确 的 内 部 时 钟 和 日历 多 达 8 点 的 非 线 性 修 正 功 能 三. 主要技术指标 • (1) 精度等级 国标3级 2电源交直流二用型直流6V/4AH或交流220V/50HZ 交流型220V/50HZ 1 XK3196G 称重显示器 用户手册 • (3) 采样率 50次/秒 • (4) 传感器激励电源 交直流二用DC 5V5%交流型DC 8V5% • (5) 工作温度 040 (6) 工作湿度 0-95%RH • (7) 仪表充电一次待机工作时间不含传感器 G1表50小时, G3表20小时 四接线方法 1.仪表背面引线布局图(由外向仪表看) 2.传感器连接 15 ...
