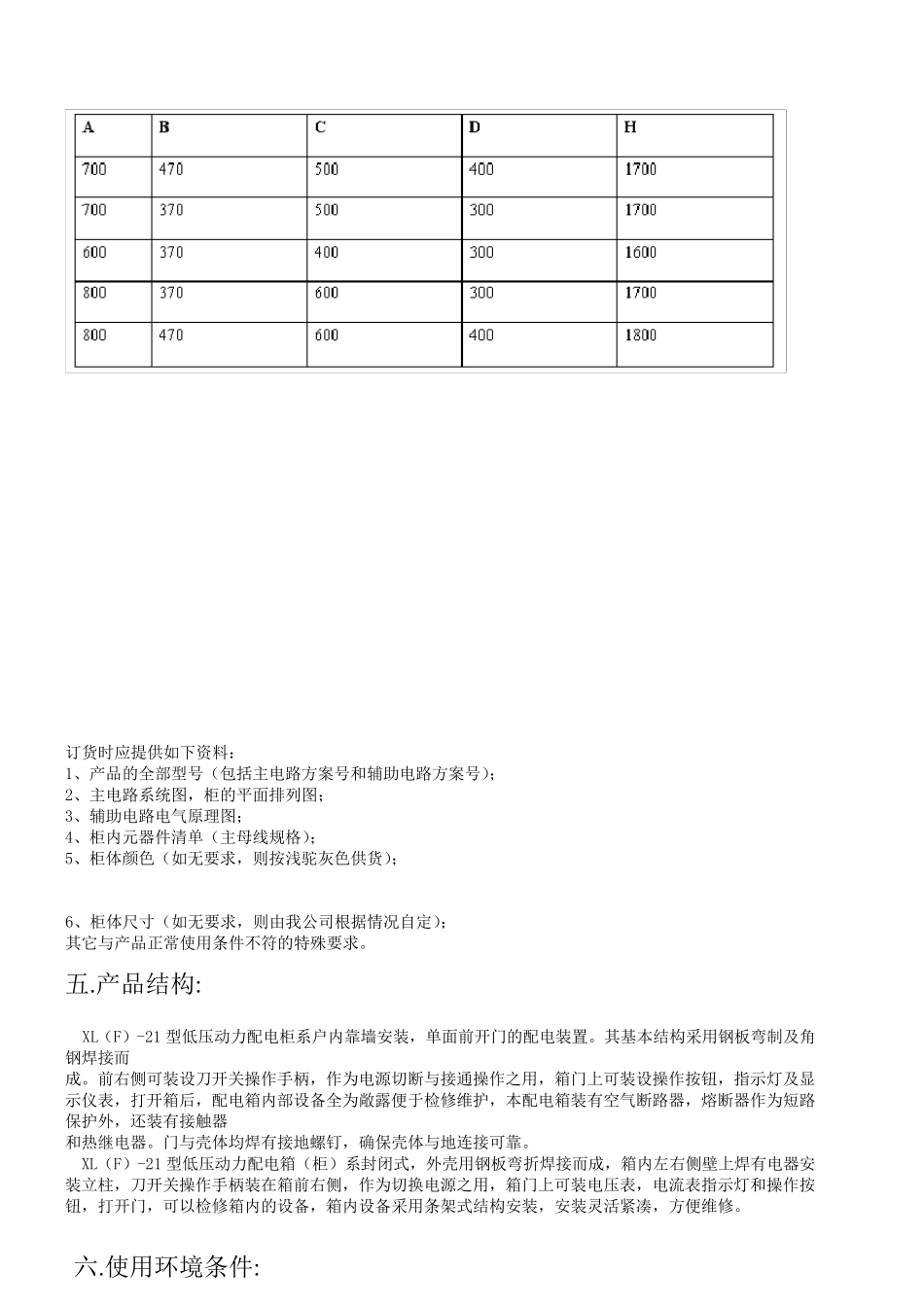

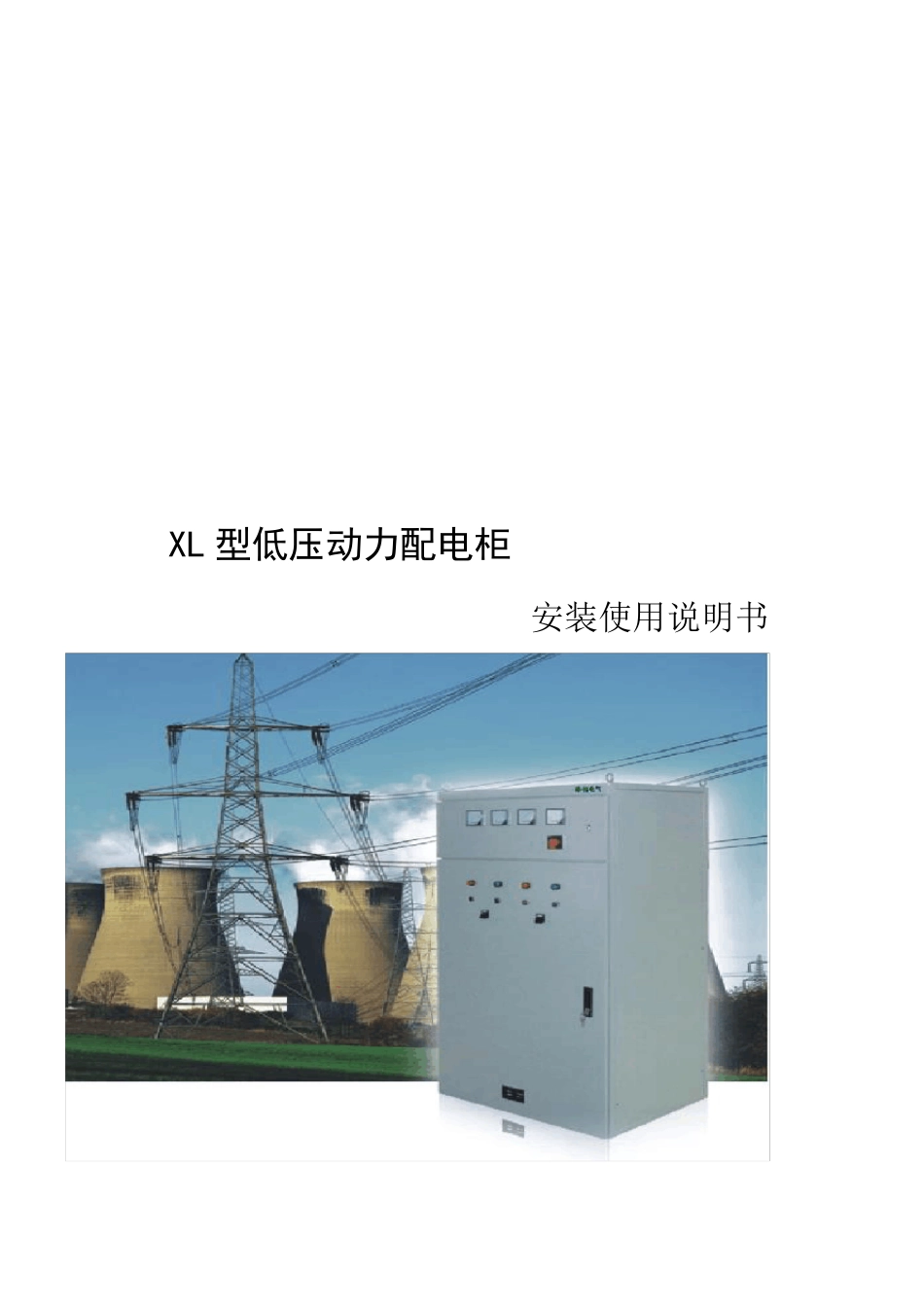

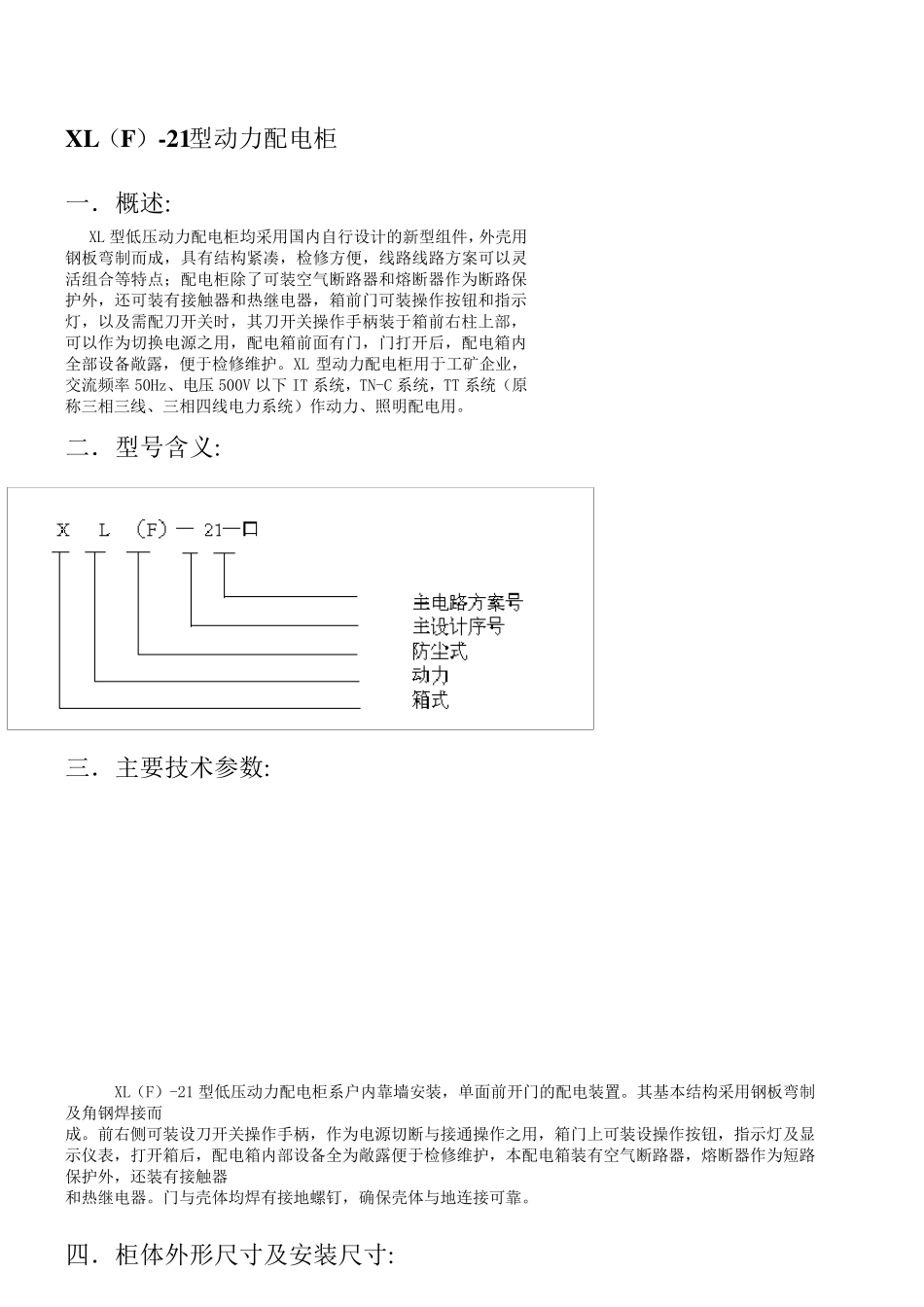

XL 型低压动力配电柜 安装使用说明书 XL（F）-21型动力配电柜 一．概述: XL 型低压动力配电柜均采用国内自行设计的新型组件，外壳用钢板弯制而成，具有结构紧凑，检修方便，线路线路方案可以灵活组合等特点；配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯，以及需配刀开关时，其刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用，配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。XL 型动力配电柜用于工矿企业，交流频率50Hz、电压500V 以下 IT 系统，TN-C 系统，TT 系统（原称三相三线、三相四线电力系统）作动力、照明配电用。 二．型号含义: 三．主要技术参数: XL（F）-21 型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而 成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器 和热继电器。门与壳体均焊有接地螺 钉 ，确 保壳体与地连 接可靠。 四．柜体外形 尺 寸 及安装尺 寸 : 订货时应提供如下资料： 1、产品的全部型号（包括主电路方案号和辅助电路方案号）； 2、主电路系统图，柜的平面排列图； 3、辅助电路电气原理图； 4、柜内元器件清单（主母线规格）； 5、柜体颜色（如无要求，则按浅驼灰色供货）； 6、柜体尺寸（如无要求，则由我公司根据情况自定）； 其它与产品正常使用条件不符的特殊要求。 五.产品结构: XL（F）-21 型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而 成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保 护外 ，还 装有接触 器 和热 继 电器。门与壳 体均 焊有接地 螺 钉 ，确 保 壳 体与地 连 接可靠。 XL（F）-21 型低压动力配电箱（柜）系封 闭 式 ，外 壳 用钢板弯折 焊接而成，箱内左 右侧壁 上焊有电器安装立 柱 ，刀开关操作手柄装在 箱前右侧，作为切换 电源之用，箱门上可装电压表，电流 表指示灯和操作按钮，打开门，可以 检修箱内的...
