XMTD7261温控器说明书VIP免费

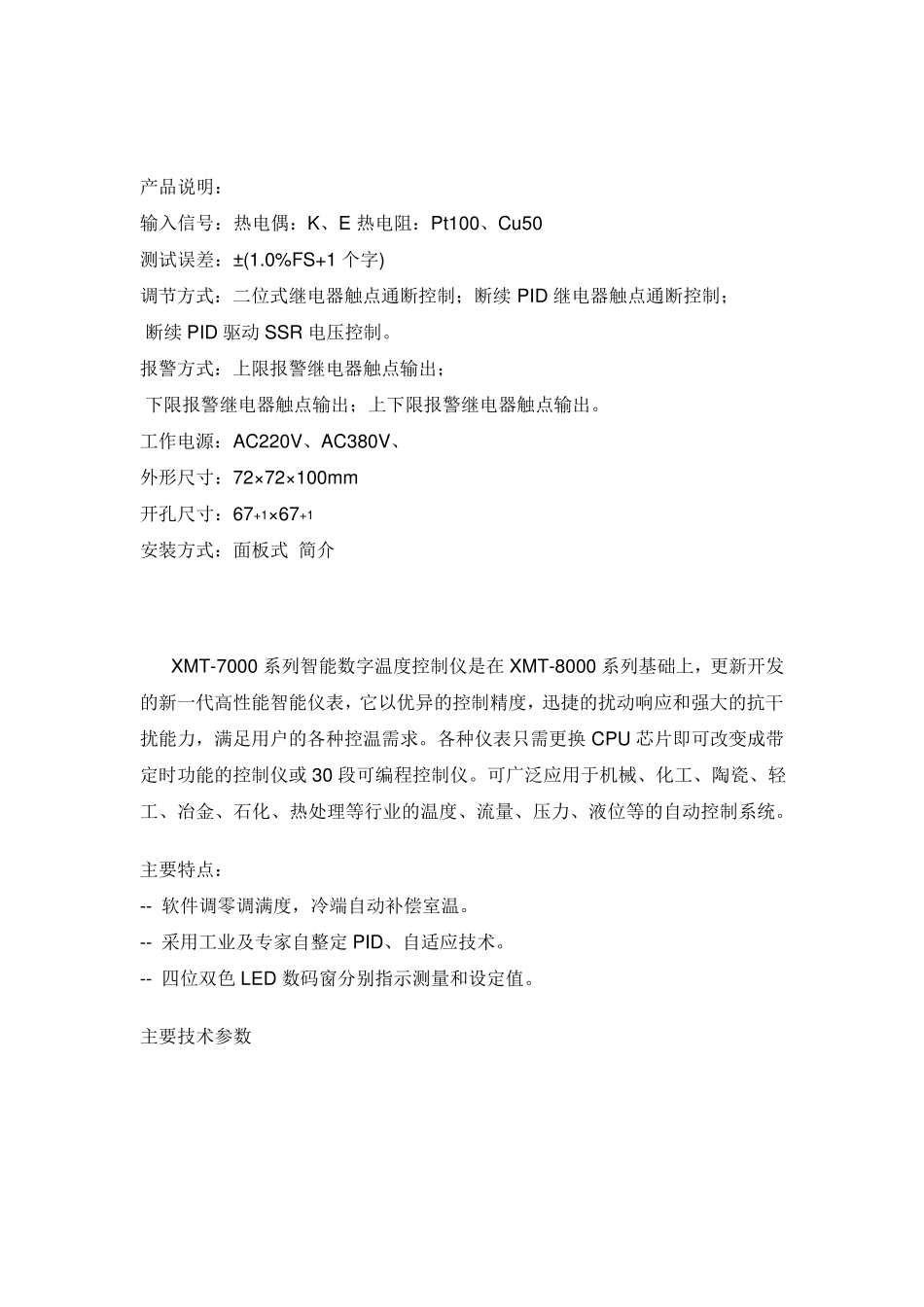

XMTD7261温控器说明书_第1页
1/23
XMTD7261温控器说明书_第2页
2/23
XMTD7261温控器说明书_第3页
3/23
产品说明: 输入信号:热电偶:K、E 热电阻:Pt100、Cu50 测试误差:±(1.0%FS+1 个字) 调节方式:二位式继电器触点通断控制;断续 PID 继电器触点通断控制; 断续 PID 驱动 SSR 电压控制。 报警方式:上限报警继电器触点输出; 下限报警继电器触点输出;上下限报警继电器触点输出。 工作电源:AC220V、AC380V、 外形尺寸:72×72×100mm 开孔尺寸:67+1×67+1 安装方式:面板式 简介 XMT-7000 系列智能数字温度控制仪是在 XMT-8000 系列基础上,更新开发的新一代高性能智能仪表,它以优异的控制精度,迅捷的扰动响应和强大的抗干扰能力,满足用户的各种控温需求。各种仪表只需更换 CPU 芯片即可改变成带定时功能的控制仪或 30 段可编程控制仪。可广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。 主要特点: -- 软件调零调满度,冷端自动补偿室温。 -- 采用工业及专家自整定 PID、自适应技术。 -- 四位双色 LED 数码窗分别指示测量和设定值。 主要技术参数 1. 仪表输入(可选其一) 热电偶 E J K S B 热电阻 Cu50 Pt100 线性信号 0-10mA 4-20mA 0-5V 1-5V 等等 2. 显示基本误差:小于或等于输入满量程的1.0%±1 个字 3. 冷端补偿误差≤±2℃,温度系数≤0.05/℃ 4. 分辨率:1℃或0.1℃ 5. 采样周期:3 次/秒 6. 报警功能:上限绝对值、下限绝对值、上下限绝对值 下限偏差值、上限偏差值、上下限偏差值 7. 报警输出:继电器触点 AC250V 3A(阻性负载) 8. 控制方式:PID 控制、位式控制 9. 控制输出:继电器触点(容量:220V 阻性负载 3A 感性负载 1A) SSR 驱动电平(DC0~12V) 过零触发脉冲:光偶可控硅输出 1A600V 移相触发脉冲:光偶可控硅输出 1A600V 0~10mA 电流:负荷阻值 600Ω 以下 4~20mA 电流:负荷阻值 600Ω 以下 10. 工作电源:AC220V±10% 50Hz/60Hz 功耗:≤3VA 11. 工作环境:环境温度 0~50℃ ,大气压力:80~106KPa,相对湿度 45%~85%(不结露),无腐蚀性及无强电磁感 应干扰场合。 产品确认 请参照下列代码确认一下我们送达产品是否与您指定的型号一致 ■产品代码: ①数字显示控制仪表 ②仪表面板尺寸(底×高 mm) G:48×48 F:96×48 A:96×96 E:48×96 D:72×72 空:160×80 ③产品系列代码:7:智能多功能系列 ④主控输出:...
