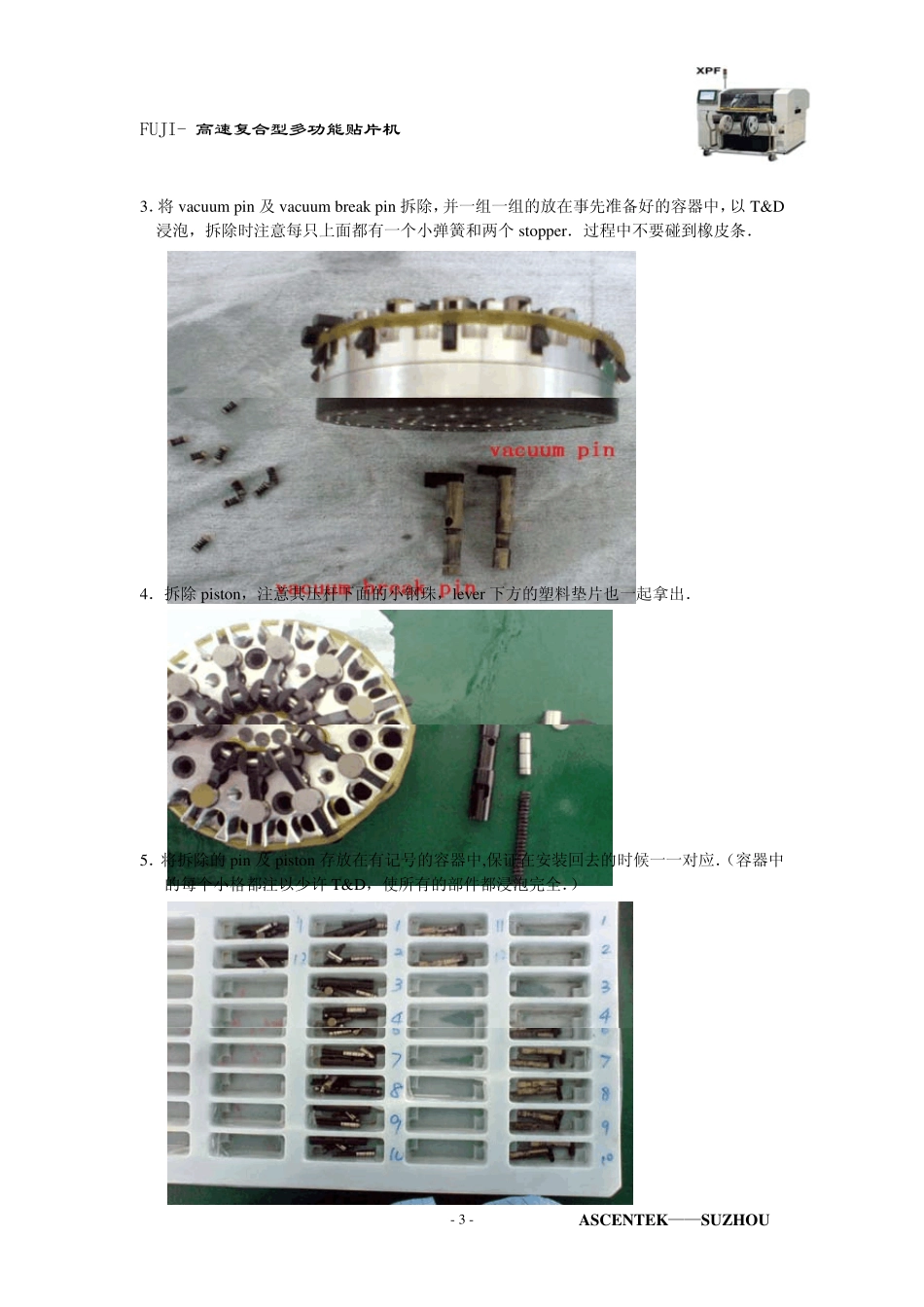

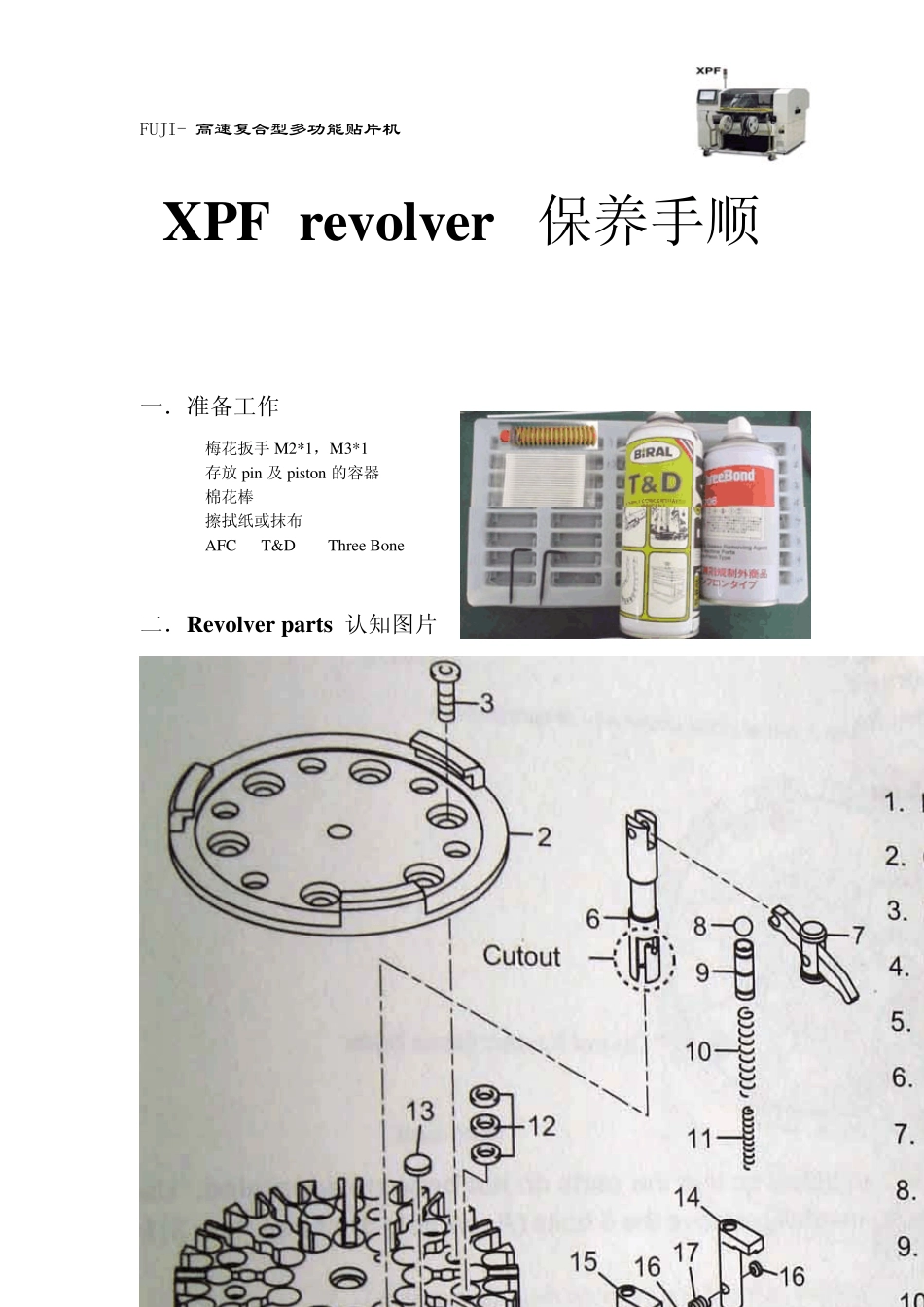

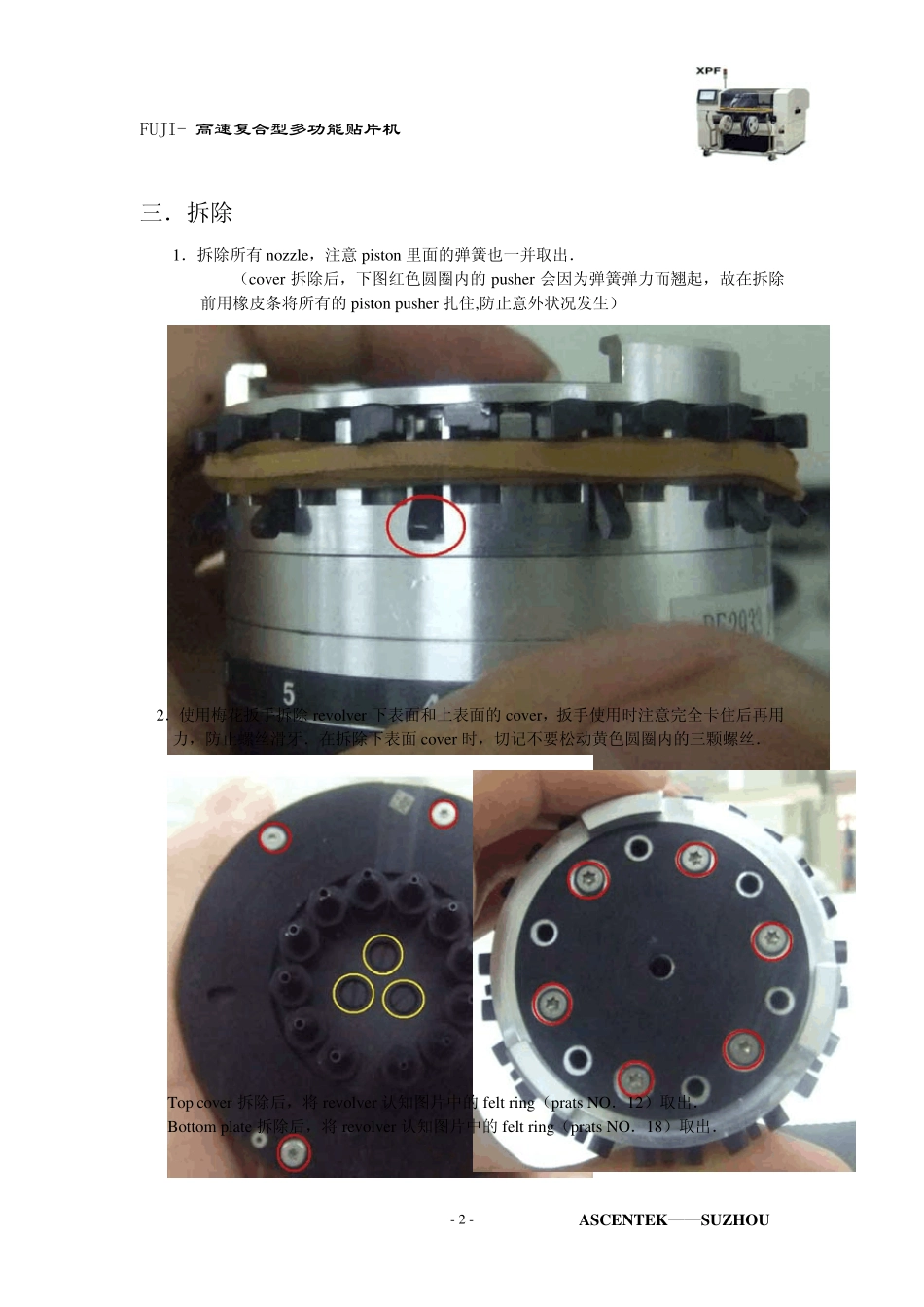

FUJI- 高速复合型多功能贴片机 XPF rev olv er 保养手顺 一．准备工作 ASCENTEK——SUZHOU - 1 - 梅花扳手M2*1，M3*1 存放 pin 及 piston 的容器 棉花棒 擦拭纸或抹布 AFC T&D Three Bone 二．Rev olv er parts 认知图片 FUJI- 高速复合型多功能贴片机 三．拆除 1．拆除所有nozzle，注意piston 里面的弹簧也一并取出． （cover 拆除后，下图红色圆圈内的pusher 会因为弹簧弹力而翘起，故在拆除前用橡皮条将所有的piston pusher 扎住,防止意外状况发生） 2．使用梅花扳手拆除revolver 下表面和上表面的cover，扳手使用时注意完全卡住后再用力，防止螺丝滑牙．在拆除下表面cover 时，切记不要松动黄色圆圈内的三颗螺丝． Top cover 拆除后，将revolver 认知图片中的felt ring（prats NO．12）取出． Bottom plate 拆除后，将revolver 认知图片中的felt ring（prats NO．18）取出． ASCENTEK——SUZHOU - 2 -FUJI- 高速复合型多功能贴片机 3．将v acu u m pin 及v acu u m break pin 拆除，并一组一组的放在事先准备好的容器中，以T&D浸泡，拆除时注意每只上面都有一个小弹簧和两个stopper．过程中不要碰到橡皮条． 4．拆除piston，注意其压杆下面的小钢珠，lev er 下方的塑料垫片也一起拿出． 5．将拆除的pin 及piston 存放在有记号的容器中,保证在安装回去的时候一一对应．（容器中的每个小格都注以少许T&D，使所有的部件都浸泡完全．） ASCENTEK——SUZHOU - 3 -FUJI- 高速复合型多功能贴片机 四．清洁保养 拆除的部件在浸泡T&D 一定时间后，进行清洁保养并安装回去． 将vacuum pin 及vacuum break pin 上的脏污擦拭干净，涂以薄薄一层AFC．清洁完成后的pin 保持清洁前的分组，Piston 外层也涂以薄薄一层AFC，卡吸嘴的凹槽液涂抹少许均均匀的AFC，保证nozzle 及piston 的活动顺畅．在保养中，如下图所示的红色区域保持清洁，不要涂有AFC． ASCENTEK——SUZHOU - 4 -2．vacuum pin、vacuum break pin 上的stopper ．整个 revolver 浸泡T&D 一段时间后，使用棉棒清洁通孔，配合气枪吹干净．再使用 ．所有的spring，spring guide 以及steel ball 均先擦干净后再以AFC 润滑． ．Felt ring 使用脱脂清洗剂（three bone）进行清洁后风干．安装小 felt ring 的通孔使用 ．Bottom plate 上的2D-MARK 用较软的擦拭纸清洁，不...
