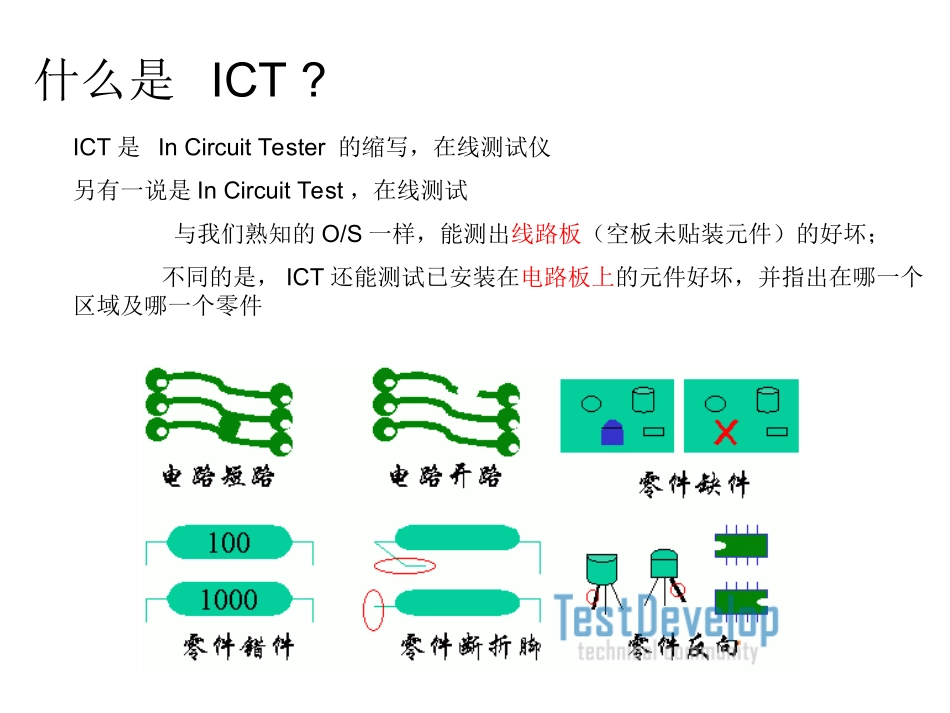

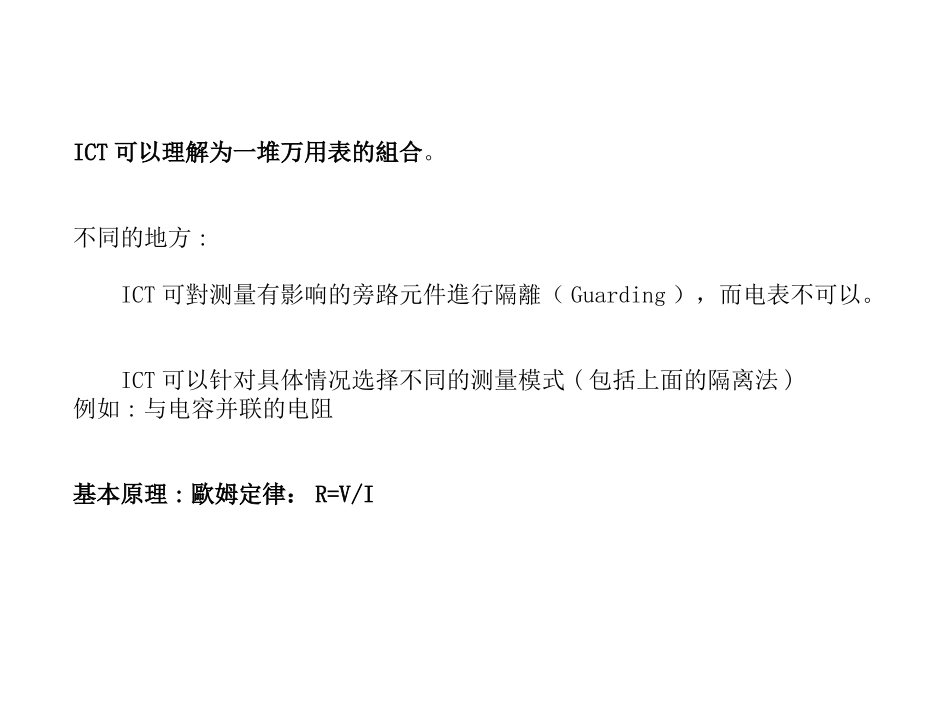

ICT知识ICT是InCircuitTester的缩写，在线测试仪另有一说是InCircuitTest，在线测试与我们熟知的O/S一样，能测出线路板（空板未贴装元件）的好坏；不同的是，ICT还能测试已安装在电路板上的元件好坏，并指出在哪一个区域及哪一个零件什么是ICT?ICT可以理解为一堆万用表的組合。不同的地方:ICT可對测量有影响的旁路元件進行隔離（Guarding），而电表不可以。ICT可以针对具体情况选择不同的测量模式(包括上面的隔离法)例如:与电容并联的电阻基本原理:歐姆定律：R=V/I1，ICT治具的选点；2，ICT治具的设针；元件设针1设针2选点原则1：元件两端设针理论上，在元件两端设针便可以测试元件的好坏，这好比万用表的两支表笔ABCD1C1L1选点，可理解为探针设在电路中的位置，如以下回路图中在A、B、C三处设针，便可以测试D1、L1、C1这三处任何一处都不可不设针。所以：选点位置是根据回路图（或称电路图）来设针的选点原则2：一回路设一根针这是相对与O/S来说，在O/S中，一个回路至少有两根针一个回路一根针？单独点什么叫回路？在O/S中：设针位置如下图红色箭头为3点网络同一个回路粉红色部分为3点网络同一个回路蓝色部分为4点网络同一个回路在ICT中：“一个回路设针一PIN”实际设针位置为下图：前面的ICT设针位置可以变更为其他位置？如下图中“圆点”所示，设针位置，指在实际线路板上的位置根据选点选择设针位置：有优先顺序：TP插件部品的足插部品的孔贯通孔SMT焊盘设针位置：根据选点设针，可设在同一线路中任一位置，但要遵循如下顺序：1，TP，testpiont线路板设计之初就考虑后期测试的便利性，在设针时优先考虑；2，插件部品的足，可选择电感，电容，连接器的足；注意：有些电容、电感的足是倾斜的3，插部品的孔，插件元件未安装部品；4，贯通孔、导通孔；5，SMT贴装焊盘，“万不得已”才会直接在焊盘设针。
