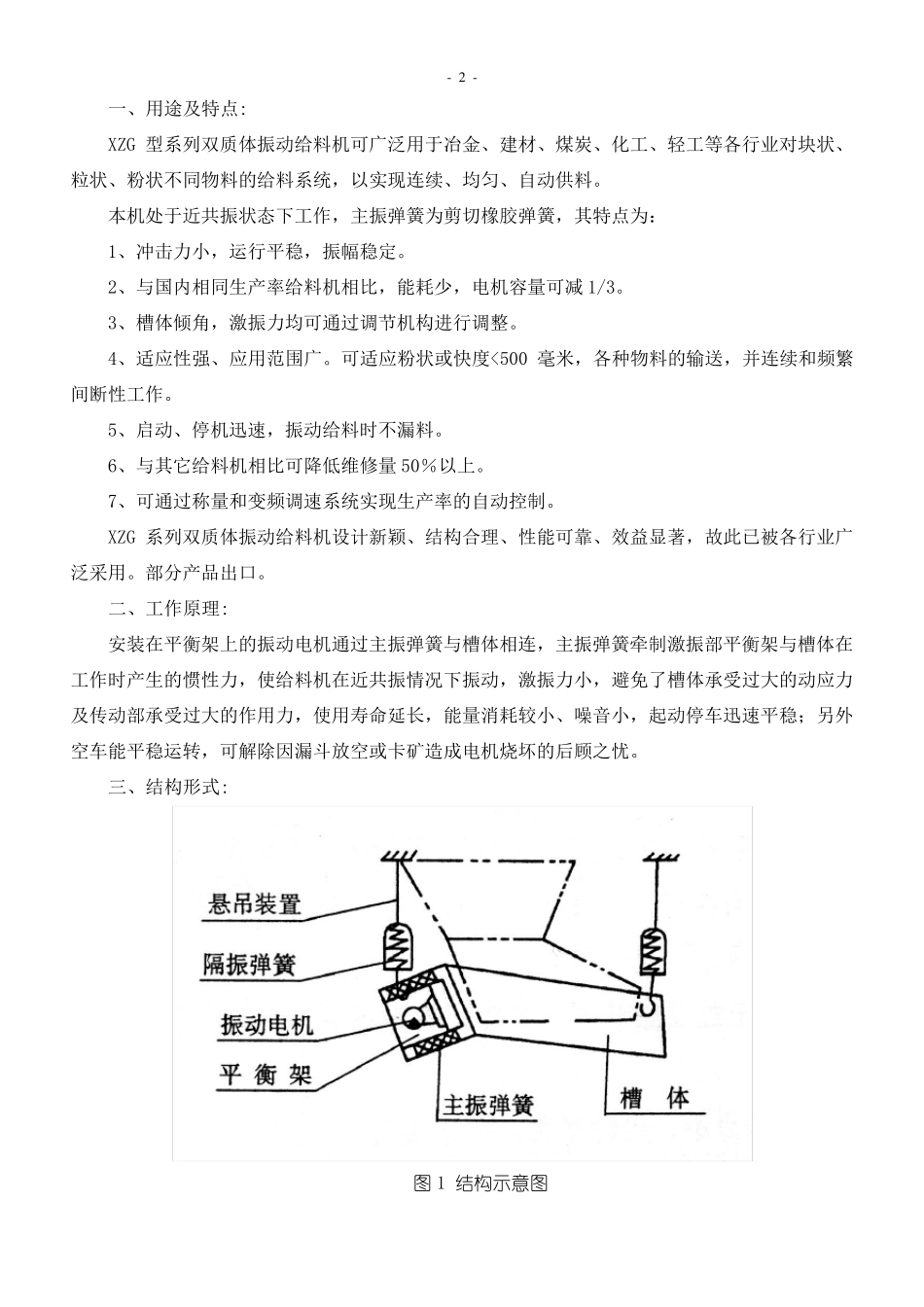

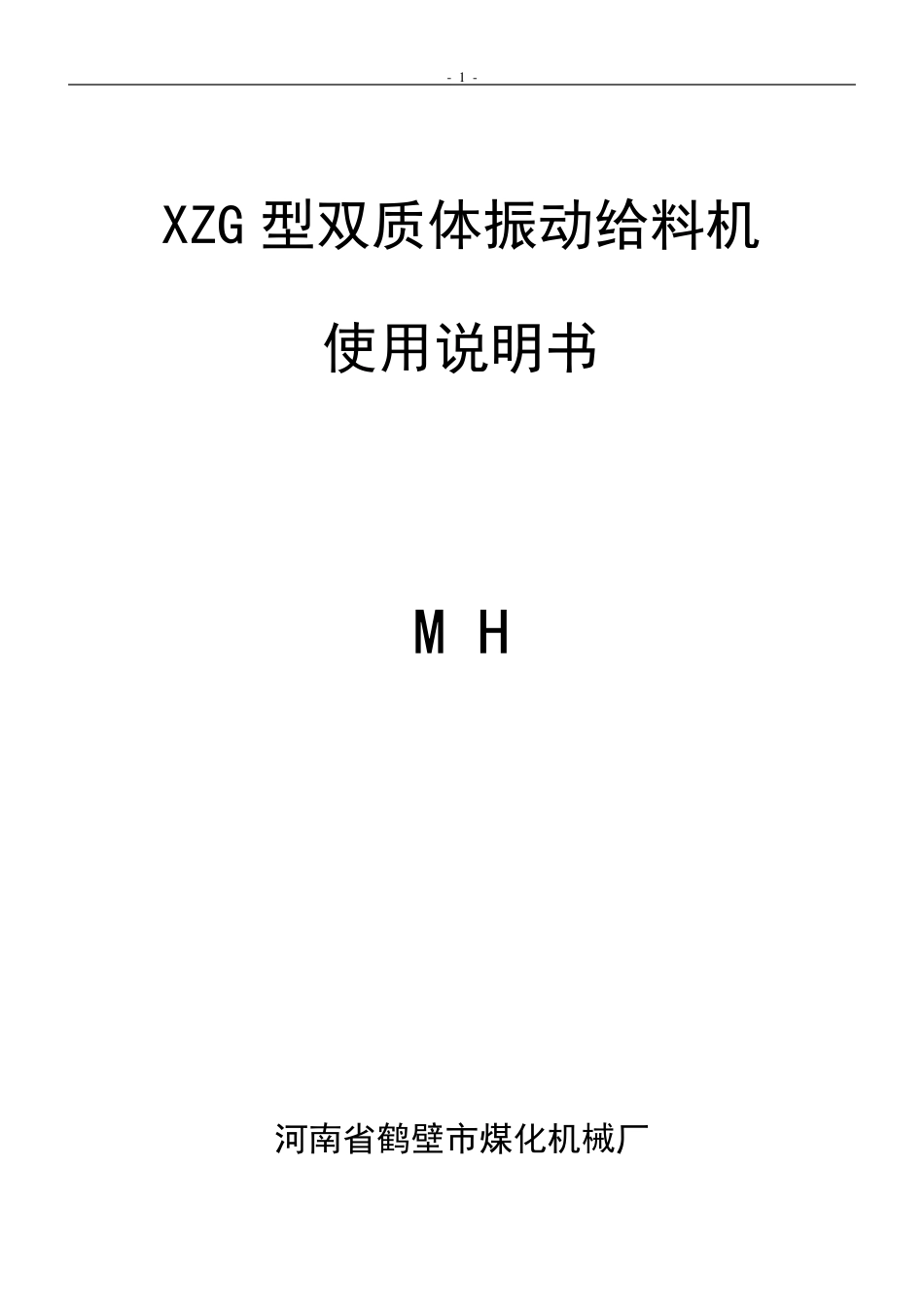

- 1 - XZG 型双质体振动给料机 使用说明书 M H 河南省鹤壁市煤化机械厂 - 2 - 一、用途及特点: XZG 型系列双质体振动给料机可广泛用于冶金、建材、煤炭、化工、轻工等各行业对块状、粒状、粉状不同物料的给料系统，以实现连续、均匀、自动供料。 本机处于近共振状态下工作，主振弹簧为剪切橡胶弹簧，其特点为： 1、冲击力小，运行平稳，振幅稳定。 2、与国内相同生产率给料机相比，能耗少，电机容量可减 1/3。 3、槽体倾角，激振力均可通过调节机构进行调整。 4、适应性强、应用范围广。可适应粉状或快度<500 毫米，各种物料的输送，并连续和频繁间断性工作。 5、启动、停机迅速，振动给料时不漏料。 6、与其它给料机相比可降低维修量 50％以上。 7、可通过称量和变频调速系统实现生产率的自动控制。 XZG 系列双质体振动给料机设计新颖、结构合理、性能可靠、效益显著，故此已被 各行业广泛采 用。部 分 产品 出 口 。 二 、工作原 理: 安 装 在 平衡 架 上的振动电机通过主振弹簧与槽体相连，主振弹簧牵 制激振部 平衡 架 与槽体在工作时产生的惯 性力，使 给料机在 近共振情 况 下振动，激振力小，避 免 了 槽体承 受 过大 的动应力及传 动部 承 受 过大 的作用力，使 用寿 命 延 长 ，能量消 耗较 小、噪 音 小，起 动停车 迅速平稳； 另 外空 车 能平稳运转 ，可解 除 因 漏斗 放 空 或卡 矿 造 成 电机烧 坏 的后 顾 之 忧 。 三 、结构形 式 : 图 1 结构示意图 - 3 - 四 、 XZG 系 列 振 动 给 料 机 技 术 性 能 及 参 数 : 型号 槽型尺寸 (宽×长×高) mm 生产率 （吨/小时） 给料粒度 mm 振动频率 Hz 振幅mm 电流 A 电压 V 功率kW 外形尺寸 (宽×长×高) mm 设备 重量 kg XZG1 200× 600× 100 10 50 1000 2 0.32 380 0.2 350× 970× 70 70 XZG2 300× 800× 120 20 50 1000 2.5 0.4 380 0.2 350× 1140× 740 140 XZG3 400× 900× 150 40 70 1000 2.5 0.62 380 0.2 390× 1185× 840 200 XZG4 500× 1100× 200 80 100 1000 3 1.24 380 0.45 640× 1570× 850 350 XZG5 700× 1200× 250 140 150 1000 3 1.74 380 0.75 792× 1600× 1190 650 XZG6 900× 1600× 250 240 200 1000 3.5 3.5...
