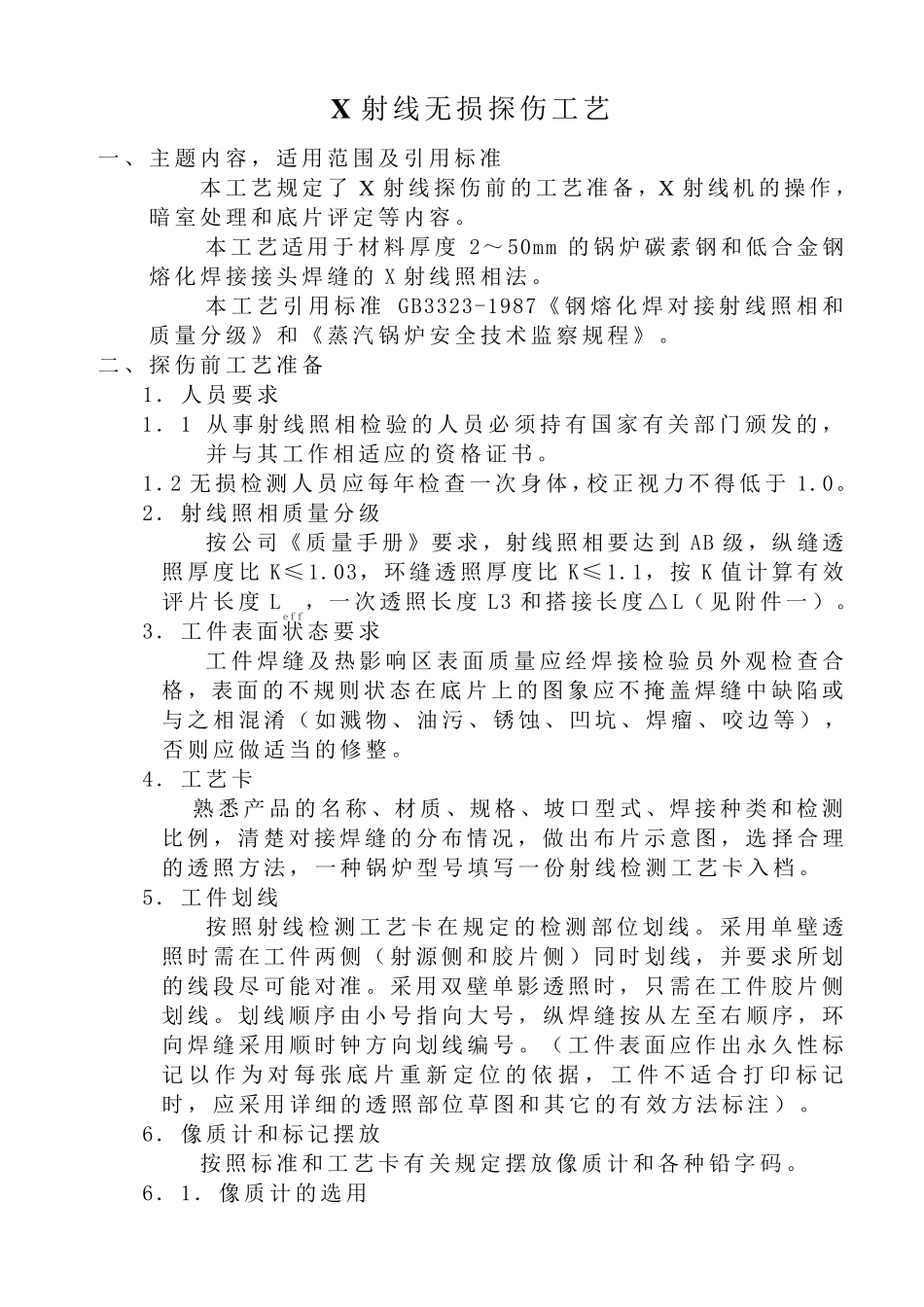

X射 线 无 损 探 伤 工 艺 一 、 主 题 内 容 ， 适 用 范 围 及 引 用 标 准 本 工 艺 规 定 了X射 线 探 伤 前 的 工 艺 准 备 ， X射 线 机 的 操 作 ，暗 室 处 理 和 底 片 评 定 等 内 容 。 本 工 艺 适 用 于 材 料 厚 度2～ 50mm 的 锅 炉 碳 素 钢 和 低 合 金 钢熔 化 焊 接 接 头 焊 缝 的X 射 线 照 相 法 。 本 工 艺 引 用 标 准GB3323-1987《 钢 熔 化 焊 对 接 射 线 照 相 和质 量 分 级 》 和 《 蒸 汽 锅 炉 安 全 技 术 监 察 规 程 》 。 二 、 探 伤 前 工 艺 准 备 1． 人 员 要 求 1． 1 从 事 射 线 照 相 检 验 的 人 员 必 须 持 有 国 家 有 关 部 门 颁 发 的 ，并 与 其 工 作 相 适 应 的 资 格 证 书 。 1． 2 无 损 检 测 人 员 应 每 年 检 查 一 次 身 体 ， 校 正 视 力 不 得 低 于1.0。 2． 射 线 照 相 质 量 分 级 按 公 司 《 质 量 手 册》 要 求 ， 射 线 照 相 要 达到AB 级 ， 纵缝 透照 厚 度 比K≤ 1.03， 环缝 透照 厚 度 比K≤ 1.1， 按K 值计算有 效评 片 长度Le f f， 一 次 透照 长度L3 和 搭接 长度 △L（见附件一 ）。 3． 工 件表面状态要 求 工 件焊 缝 及 热影响区表面质 量 应 经焊 接 检 验 员 外观检 查 合格 ， 表面的 不 规 则状态在 底 片 上 的 图 象 应 不 掩 盖 焊 缝 中 缺 陷 或与 之 相 混 淆 （如 溅 物 、 油 污 、 锈 蚀 、 凹 坑 、 焊 瘤 、 咬 边 等 ），否 则应 做 适 当 的 修 整 。 4． 工 艺 卡 熟 悉 产 品 的 名 称 、 材 质 、 规 格 、 坡 口 型 式 、 焊 接 种 类 和 检 测比例 ， 清 楚 对 接 焊 缝 的 分 布 情 况 ， 做 出 布 片 示 意 图 ， 选 择 合 理的 透照 方 法 ， 一 种 锅 炉 型 号 填 写 一 份 射 线 检 测 工 艺 卡 入 档 。 5． 工 件划 线 按 照 射 线 检 测 工 艺 卡 在 规 定 的 检 测 部 位 划 线 。 采 用 单 壁 透照 时 需 在 工 件两 侧 （射 ...
