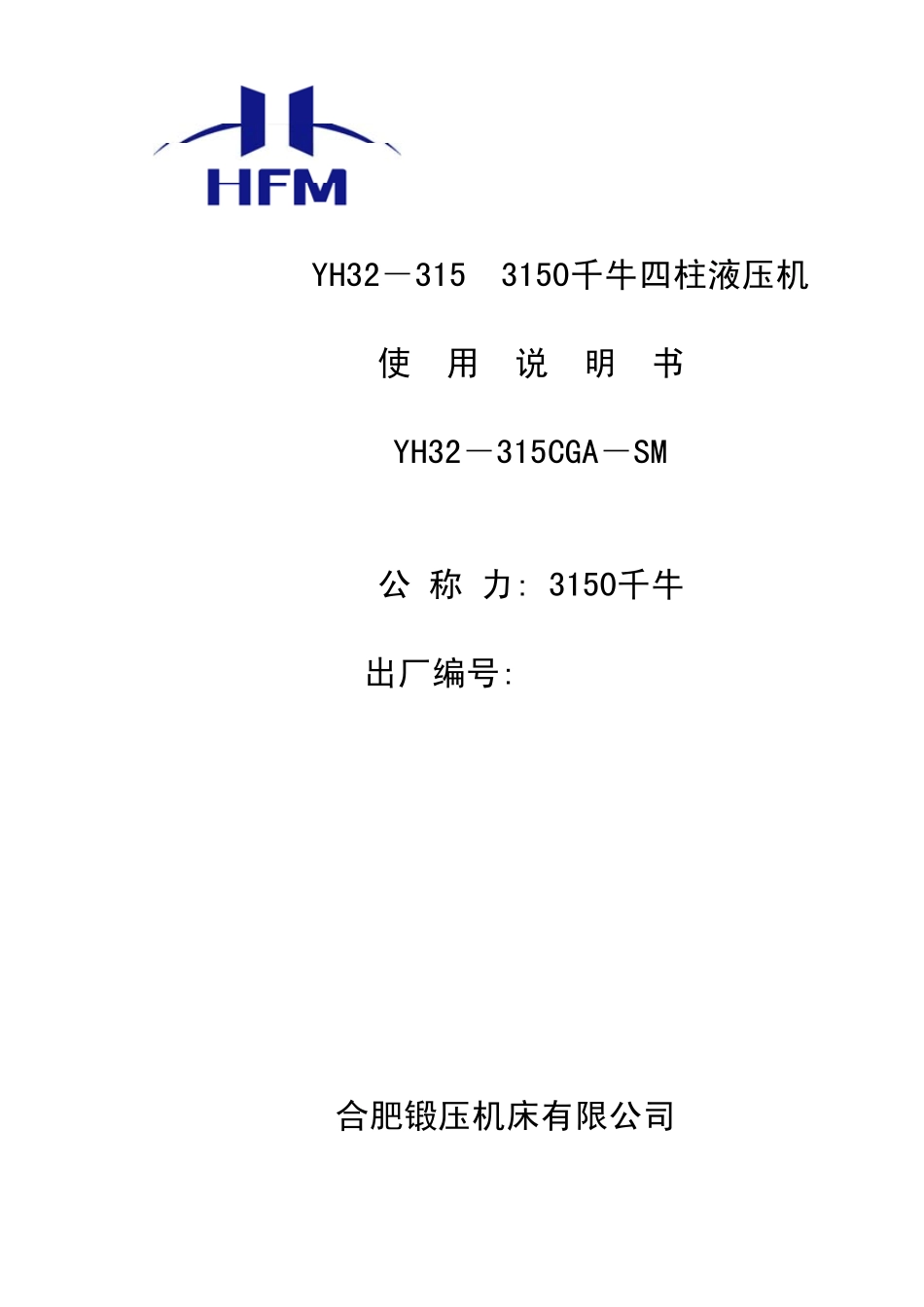

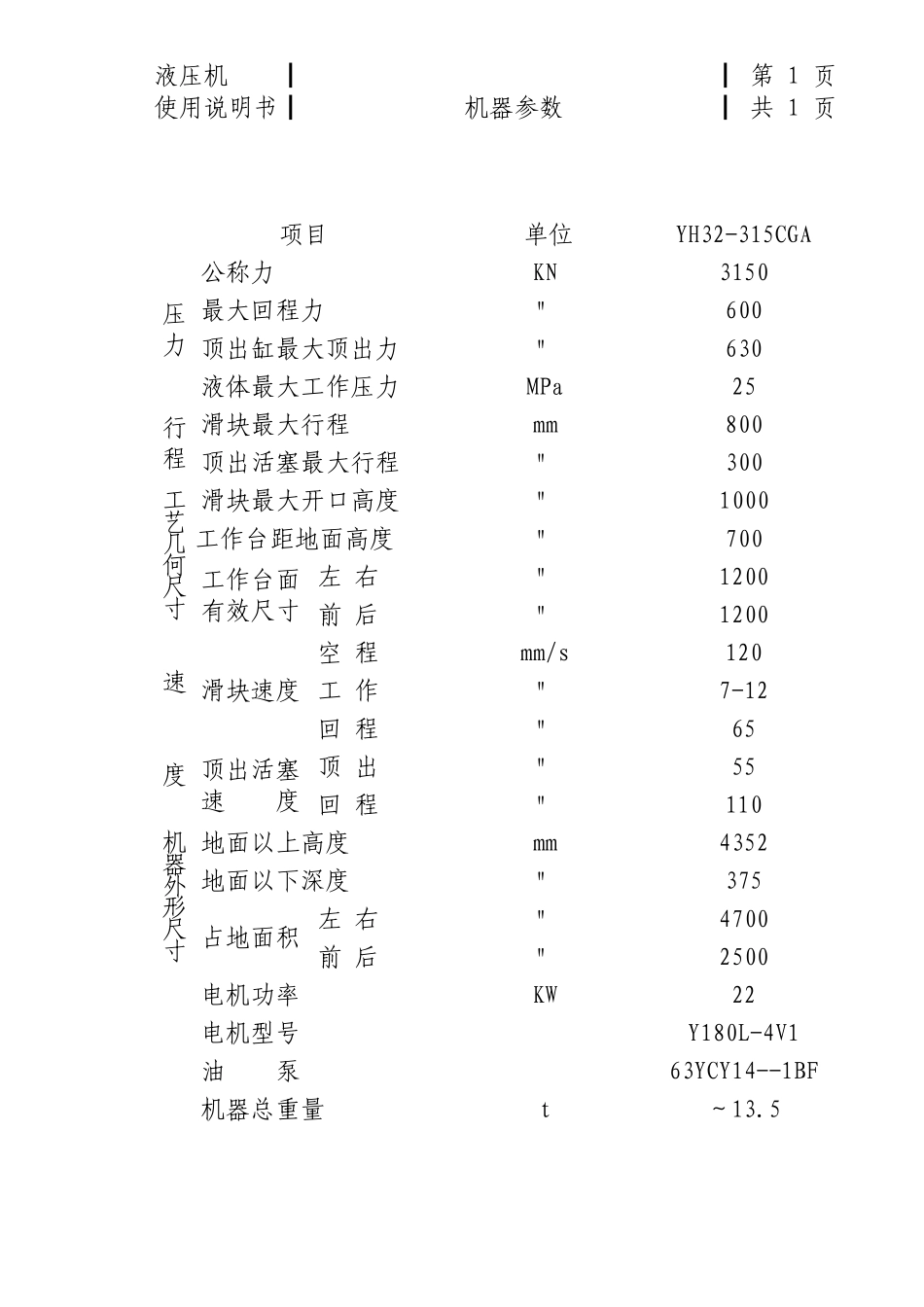

YH32－315 3150千牛四柱液压机 使 用 说 明 书 YH32－315CGA－SM 公 称 力: 3150千牛 出厂编号: 合肥锻压机床有限公司 液压机 ┃ ┃ 第 1 页 使用说明书┃ 目 录 ┃ 共 1 页 一、 机器的参数 主要技术参数 总图 YH32-315CGA-0001 地 基 图 YH32-315CGA-0005 二、 原理图 液压原理图 YH32-315CGA-0002 电磁铁动作表 YH32-315CGA-0003 电气原理图 YH32-315CGA-0004 三、 机器的用途、特点 四、 机器的结构概述 五、 泵阀元件 六、 液压系统 七、 电气系统 八、 机器的安装与试车 机器的安装 加 油 试车前的准备 启动操作 立柱预紧 液压系统故障及消除方法 九、机器的维护保养 十、安全操作规程 十一、附图 1、主油缸 YH32-315CG-2000 2、顶出缸 YH32-315CG-2100 3、63YCY14－1BF 型轴向柱塞泵 4、充液阀 5、空气滤清器 6、滤 油 器 7、T 型槽布置图 液压机 ┃ ┃ 第 1 页 使用说明书┃ 机器参数 ┃ 共 1 页 项目 单位 YH32-315CGA 公称力 KN 3150 最大回程力 ＂ 600 顶出缸最大顶出力 ＂ 630 压力 液体最大工作压力 MPa 25 滑块最大行程 mm 800 行程 顶出活塞最大行程 ＂ 300 滑块最大开口高度 ＂ 1000 工作台距地面高度 ＂ 700 左 右 ＂ 1200 工艺几何尺寸 工作台面有效尺寸 前 后 ＂ 1200 空 程 mm/s 120 工 作 ＂ 7-12 滑块速度 回 程 ＂ 65 顶 出 ＂ 55 速 度 顶出活塞 速 度 回 程 ＂ 110 地面以上高度 mm 4352 地面以下深度 ＂ 375 左 右 ＂ 4700 机器外形尺寸 占地面积 前 后 ＂ 2500 电机功率 KW 22 电机型号 Y180L-4V1 油 泵 63YCY14--1BF 机器总重量 t ～13.5 液压机 ┃ ┃ 第 1 页 使用说明书┃ 机器的用途特点 ┃ 共 1 页 本机器适用于金属材料的压制工艺，如弯曲、翻边、拉伸、挤压成形等，也可从事校正、压装、粉末制品的压制成形及非金属材料，如塑料、玻璃钢、绝缘材料和磨料制品的压制成形工艺。 本机有独立的动力机构和电气系统，并采用按钮集中控制，可实现调整、半自动两种操作方式。 本机的工作压力、压制速度和行程范围，可在规定范围内任意调节，并能完成定压成形和定程成形两种工艺方式。两种工艺方式均具有压制后保压延时及自动回程动作。 液压系统采用二通插装阀，结构紧凑，安装维修方便。，动作灵敏可靠、传...
