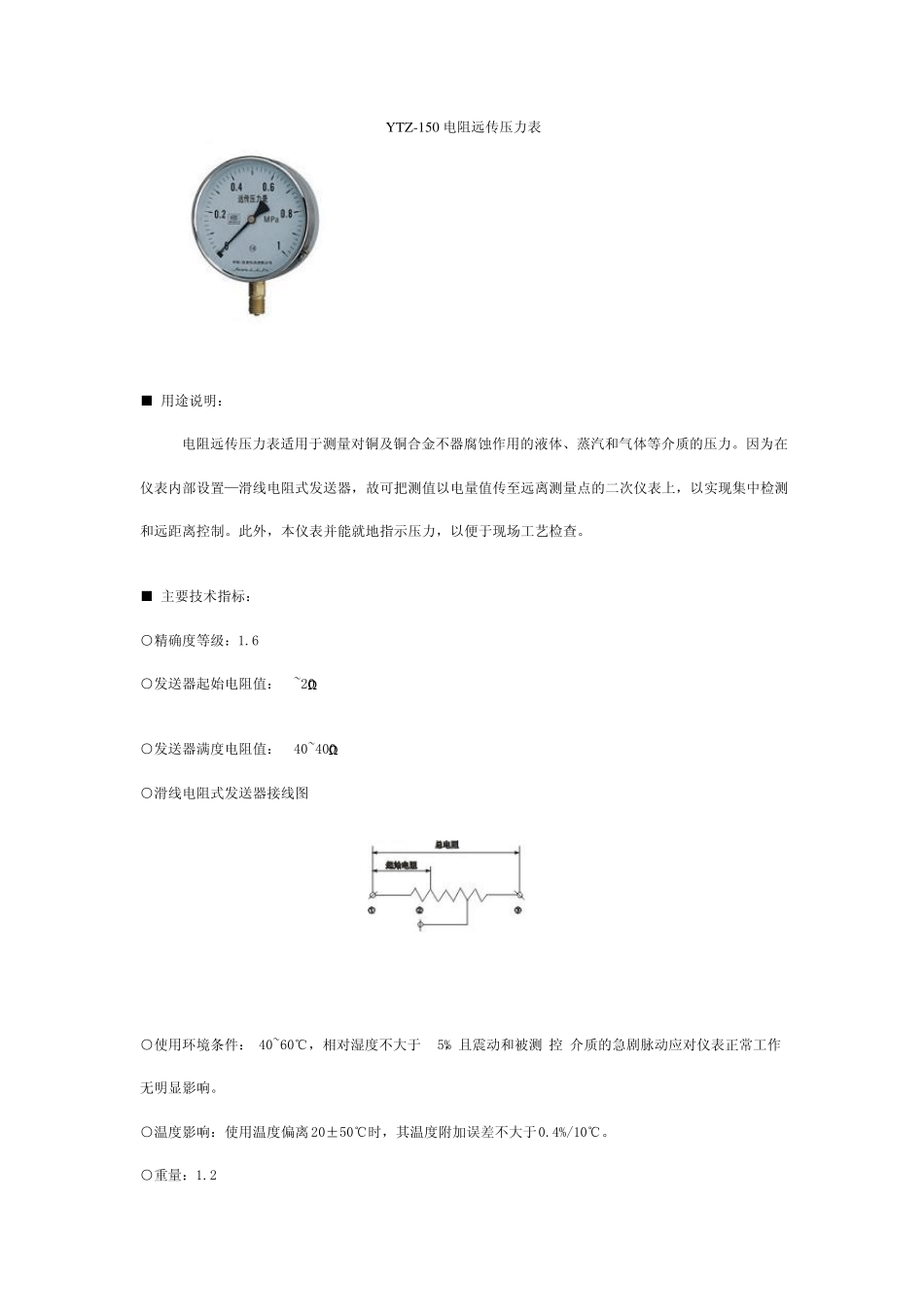

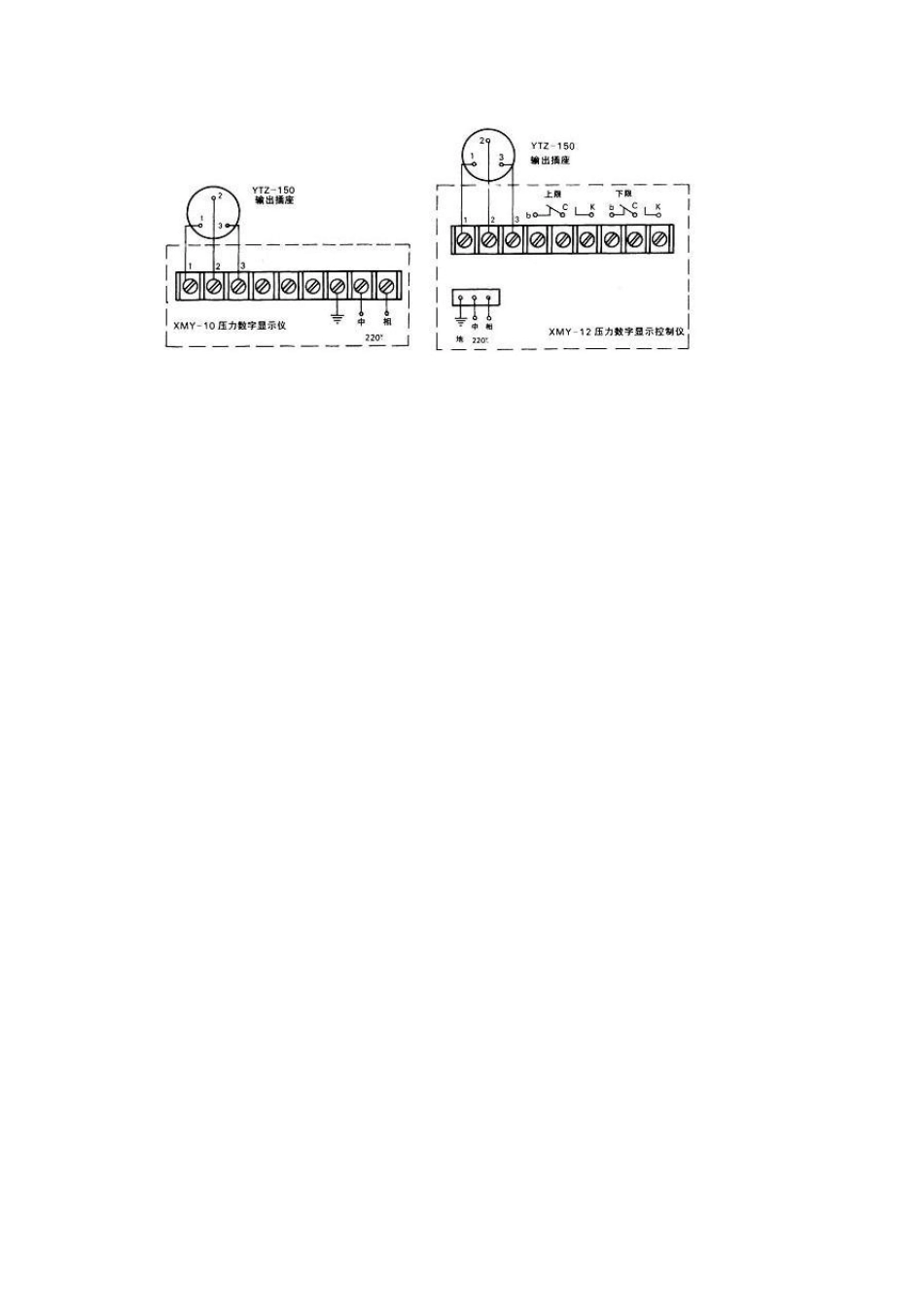

YTZ-150 电阻远传压力表 ■ 用途说明： 电阻远传压力表适用于测量对铜及铜合金不器腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置—滑线电阻式发送器，故可把测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。 ■ 主要技术指标： ○精确度等级：1.6 ○发送器起始电阻值：3~20Ω ○发送器满度电阻值：340~400Ω ○滑线电阻式发送器接线图 ○使用环境条件：-40~60℃，相对湿度不大于85%，且震动和被测(控)介质的急剧脉动应对仪表正常工作无明显影响。 ○温度影响：使用温度偏离20±50℃时，其温度附加误差不大于0.4%/10℃。 ○重量：1.2kg ■ 结构原理： 本仪表由一个弹簧管压力表和一个滑线电阻式发送器等组成 仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂(电刷)也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。 ■ 测量范围： 型 号 测量范围 MPa YTZ-150 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4；0～6；0～10； 0～16；0～25；0～40；0～60 -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； ■ 外形尺寸 ： ■与二次仪表 XMY-10压力数字显示仪及 XMY-12压力数字显示控制仪(本厂生产)配套的接线图: Y-60、Y-100、Y-150、Y-200一般压力表 说明: 一般压力表适用于测量无爆炸危险，不结晶，不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。 主要技术指标： 型号 Y-40 Y-40Z Y-60 Y-60Z Y-60ZT Y-100 Y-100ZT Y-150 Y-150ZT Y-200 Y-250 公称直径 mm φ 40 φ 60 φ 100 φ 150 φ 200 、φ 250 接头螺纹 M10 × 1 M14 × 1.5 M20 × 1.5 0~10;16;25 0~10;16;25;40;60 0~0.6;1;1.6;2.5;4;6 -0.1~0 -0.1~0;-0.1-0.06;0.15;0.3;0.5;0.9;1.5;2.4 使用环境条件： -40~70 ℃，相对温度不大于 85% 温度影响：不大于 0.4%/10 ℃（使用温度偏离 20 ± 5 ℃） 主要零部件材质： 零件名称 接头 弹簧管 机芯 外壳 材料牌号 铜合金 Gpb29-1 磷铜...
