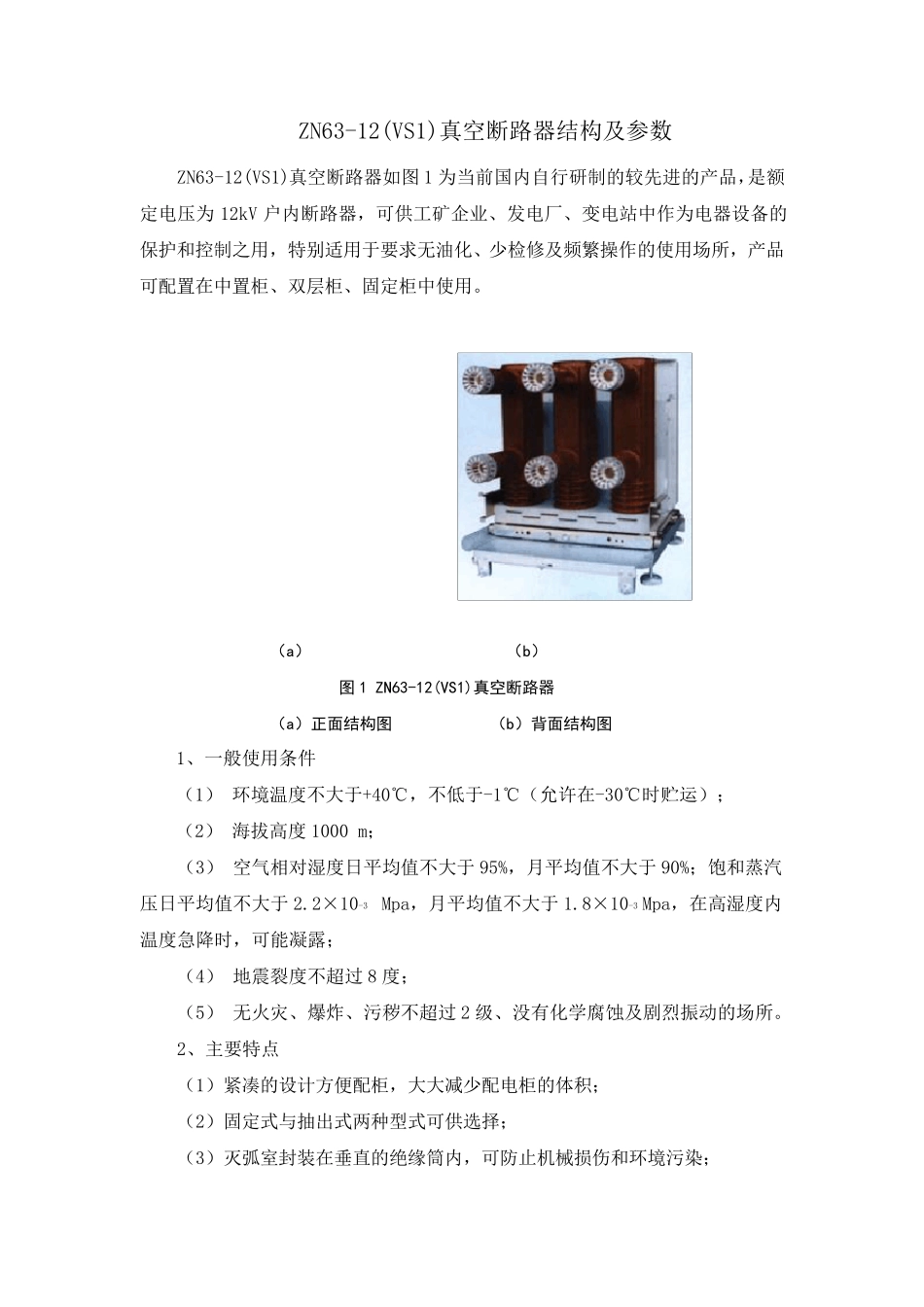

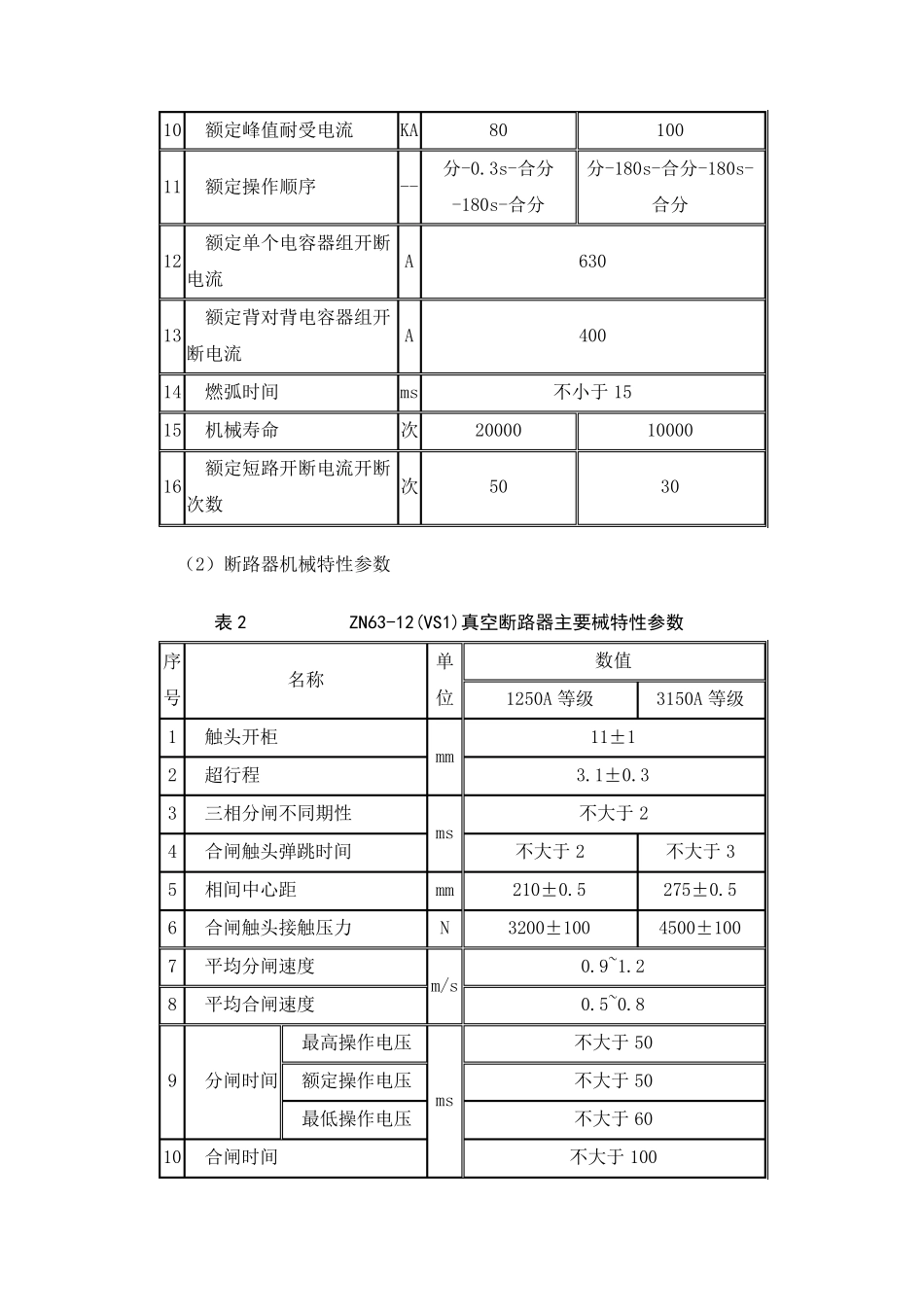

ZN63-12(VS1)真空断路器结构及参数 ZN63-12(VS1)真空断路器如图1 为当前国内自行研制的较先进的产品,是额定电压为12kV 户内断路器,可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用,特别适用于要求无油化、少检修及频繁操作的使用场所,产品可配置在中置柜、双层柜、固定柜中使用。 (a) (b) 图1 ZN63-12(VS1)真空断路器 (a)正面结构图 (b)背面结构图 1、一般使用条件 (1) 环境温度不大于+40℃,不低于-1℃(允许在-30℃时贮运); (2) 海拔高度1000 m; (3) 空气相对湿度日平均值不大于95%,月平均值不大于90%;饱和蒸汽压日平均值不大于2.2×10-3 Mpa,月平均值不大于1.8×10-3 Mpa,在高湿度内温度急降时,可能凝露; (4) 地震裂度不超过 8 度; (5) 无火灾、爆炸、污秽不超过 2 级、没有化学腐蚀及剧烈振动的场所。 2、主要特点 (1)紧凑的设计方便配柜,大大减少配电柜的体积; (2)固定式与抽出式两种型式可供选 择 ; (3)灭 弧 室 封 装 在垂 直 的绝 缘 筒 内,可防 止 机 械 损 伤 和环境污染 ; (4)采用弹簧机构与真空灭弧室一体的整体型布局,降低了能耗和噪声; (5)触头开距小,可动部件小,机械寿命长; (6)结构简单,可靠性高,所需维护量少; (7)铜铬材料和纵磁场触头结构使断路器开断能力高,截留值低; (8)真空中触头烧损小,电阻值稳定,开断能力稳定、寿命长; (9)操作机构为弹簧储能式,可以用交流或直流操作,亦可手动操作; (10)固定式加装底盘车即成为手车式,底盘车与操作结构具有机械联锁以防止误操作; (11)储能时间短,可实现自动重合闸或多次自动合闸; (12)可装设过电流脱扣器,具有过流保护功能; (13)内置防跳跃功能; (14)对环境无污染,无爆炸危险。 3、技术性能参数 (1)断路器主要技术参数 表1 ZN63-12(VS1) 真空断路器主要技术参数 序号 名称 单位 数值 1250A 等级 3150A 等级 1 额定电压 Kv 12 2 额定工频耐受电压(1min 有效值) Kv 相间及相对地 : 42; 断口 : 48 3 额定雷 电冲 击 耐受电压(峰 值) Kv 相间及相对地 : 75; 断口 : 85 4 额定频率 Hz 50 5 额定电流 A 630 1250 1600 2000 2500 3150 6 额定短路开断电流 KA 31.5 40 7 额定短路关 合电流(峰值) KA 80 100 8 额定短时耐受电流 KA 31...
