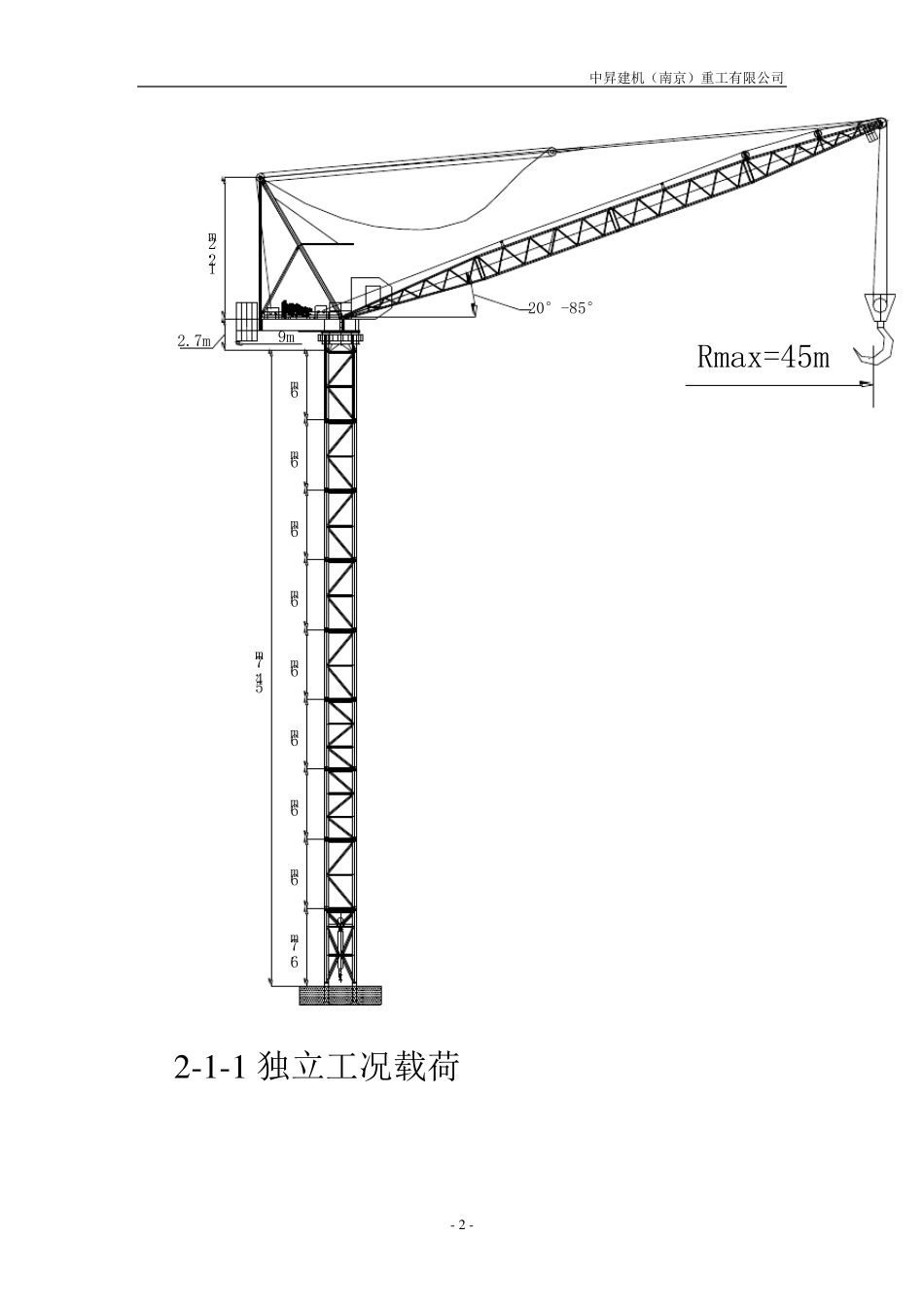

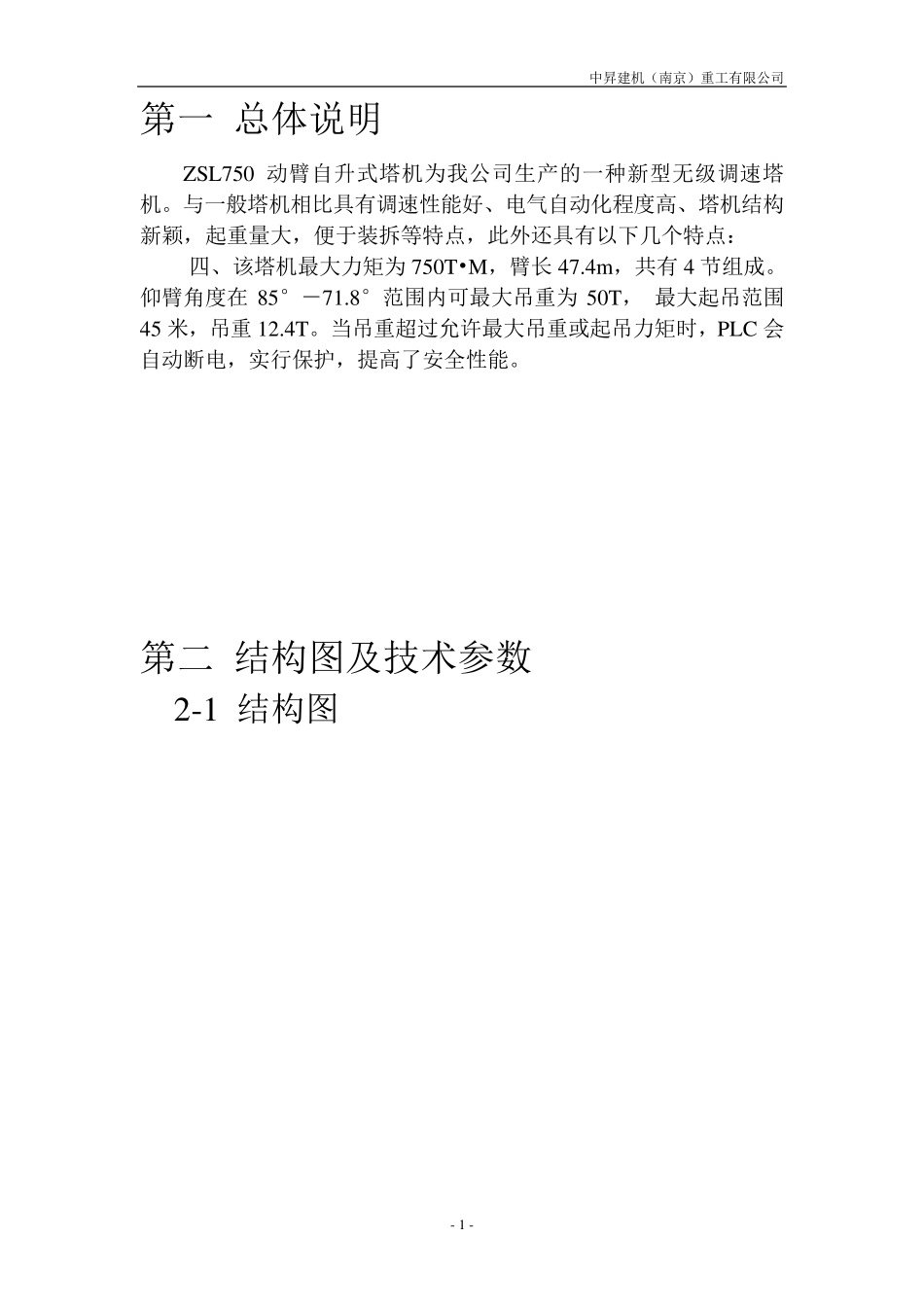

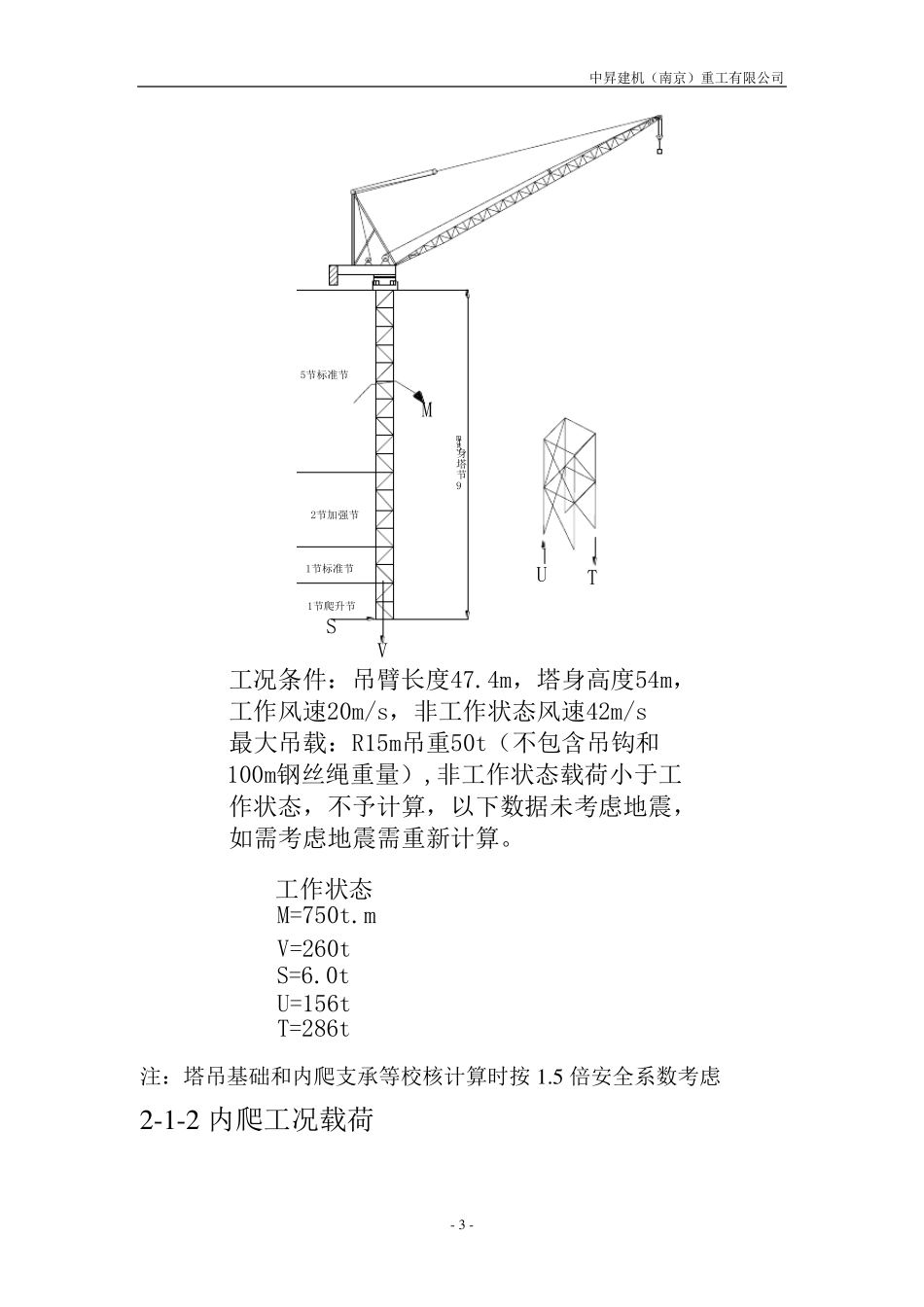

中昇建机（南京）重工有限公司 - 1 - 第一 总体说明 ZSL750 动臂自升式塔机为我公司生产的一种新型无级调速塔机。与一般塔机相比具有调速性能好、电气自动化程度高、塔机结构新颖，起重量大，便于装拆等特点，此外还具有以下几个特点： 四、该塔机最大力矩为750T•M，臂长47.4m，共有4 节组成。仰臂角度在85°－71.8°范围内可最大吊重为50T， 最大起吊范围45 米，吊重12.4T。当吊重超过允许最大吊重或起吊力矩时，PLC 会自动断电，实行保护，提高了安全性能。 第二 结构图及技术参数 2-1 结构图 中昇建机（南京）重工有限公司 - 2 - Rmax=45m9m20°-85°12.2m2.7m54.7m6m6m6m6m6m6m6m6m6.7m 2 -1 -1 独立工况载荷 中昇建机（南京）重工有限公司 - 3 - 1节爬升节1节标准节2节加强节5节标准节9节塔身54mVMSTU 工况条件：吊臂长度47.4m，塔身高度54m，工作风速20m/s，非工作状态风速42m/s最大吊载：R15m吊重50t（不包含吊钩和100m钢丝绳重量）,非工作状态载荷小于工作状态，不予计算，以下数据未考虑地震，如需考虑地震需重新计算。M=750t.mV=260tS=6.0tT=286t工作状态U=156t 注：塔吊基础和内爬支承等校核计算时按 1 .5 倍安全系数考虑 2 -1 -2 内爬工况载荷 中昇建机（南京）重工有限公司 - 4 - 54mV14m(最小)SNANBMMK3.5mD点C点14m-23m 工作状态（风速20m/s)V=260t (含吊重）M=750t.mMK=40t.mS=6.0t(风载)若附着间距14m则 NA=80t NB=74t注：不考虑地震因素,如需考虑地震因数需重新计算.非工作状态（风速42m/s)此时应将吊臂停置在小于45°位置，使其顺风向自由旋转，此时的载荷小于工作状态，可不予考虑。工况条件：吊臂长度48m，塔身高度54m，工作风速20m/s，非工作状态风速42m/s最大吊载：R15m吊重50t（包含吊钩和100m钢丝绳重量） 注：塔吊基础和内爬支承等校核计算时按 1 .5 倍安全系数考虑 中昇建机（南京）重工有限公司 5 2-1-3 塔吊平面布置 塔吊回转半径9m ，吊臂俯视投影长度52m ，塔吊中心至司机室外侧距离3.2m 。 吊臂司机室平衡臂3.2mR9mR49m 注：塔吊在群塔工作时，2 台塔吊平衡臂之间距离保证 2m 安全距离，如果安全距离没有达到 2m ，需要与厂家联系。 中昇建机（南京）重工有限公司 6 2-2 技术参数 ZSL750 主要技术参数见下表 项 目 名 称 单位 设计值 备注 最大起重力矩 KN·M 750 最大额定起重量 T 50 最大起重量时允许最大幅度 M 15...
